 | PEY 18/21/24

www.stiebel-eltron.com

УСТАНОВКА

Монтаж

10.2.2 Электроподключение при открытой

проводке

Указание

При таком способе подключения изменится сте-

пень защиты прибора.

f

f

Изменить данные на заводской табличке.

Зачеркнуть маркировку «IP 25» и пометить

крестиком ячейку «IP 24». При этом исполь-

зовать шариковую ручку.

!

Материальный ущерб

Если по ошибке было выломано не то отверстие

для  кабельной  втулки,  необходимо  использо-

вать новую заднюю стенку.

f

f

На задней стенке прибора чисто выполнить необ-

ходимые проходные отверстия (их расположение

см. главу «Технические характеристики / Размеры и

соединения»). При наличии острых кромок их необ-

ходимо чисто обработать напильником.

f

f

Пропустить кабель электропитания через кабель-

ную втулку и подключить его к соединительной

клемме сети.

10.2.3 Подключение реле сброса нагрузки

Реле  сброса  нагрузки  в  электрораспределительном

устройстве следует использовать совместно с другими

электроприборами, например, с электрическими нако-

пительными  водонагревателями.  Сброс  нагрузки  осу-

ществляется при работе проточного водонагревателя.

!

Материальный ущерб

Подключить фазу, на которую установлено реле

сброса нагрузки, к помеченной соединительной

клемме сети в приборе (см. главу «Технические

характеристики  /  Электрические  схемы  и  сое-

динения»).

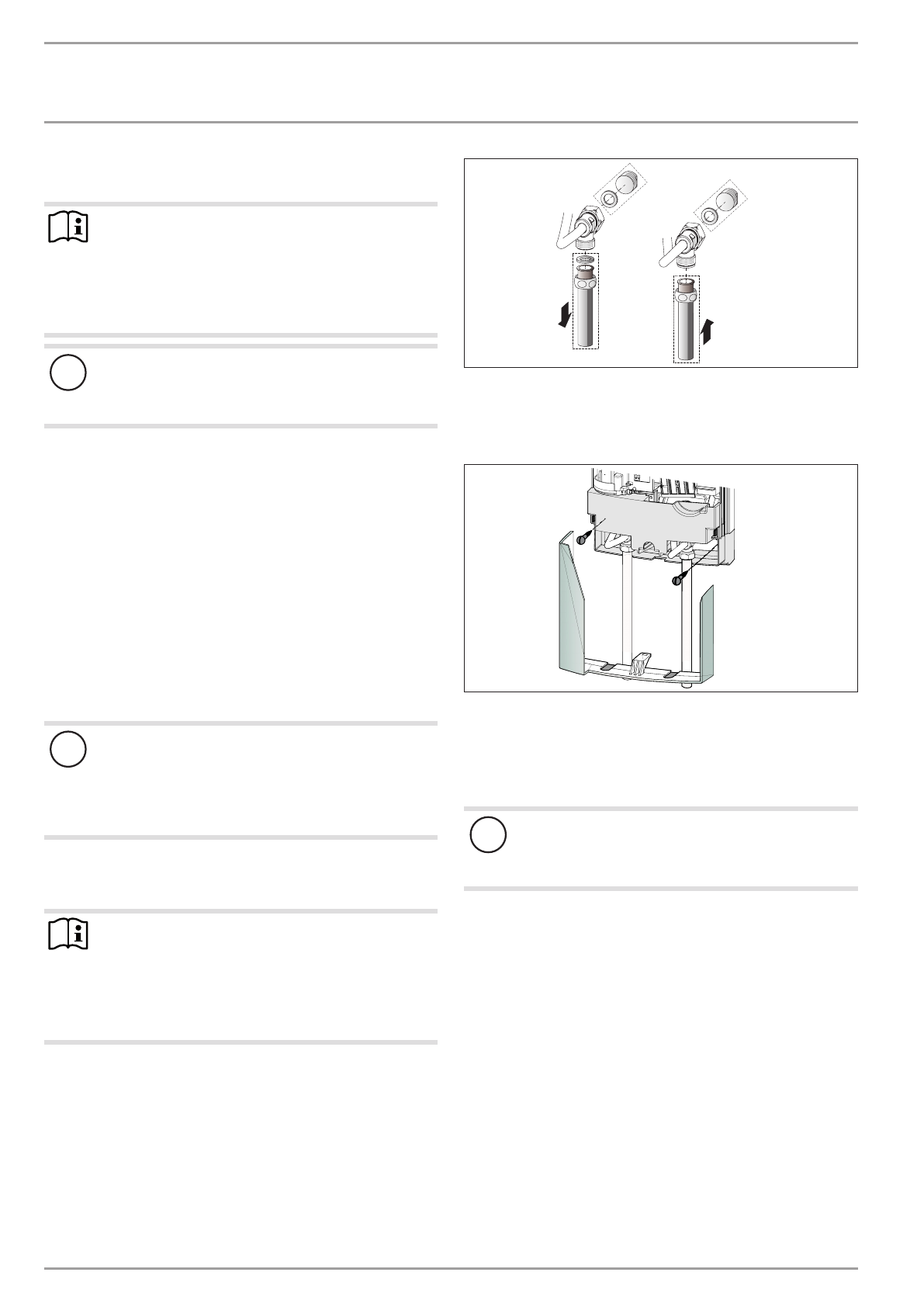

10.2.4 Подключение к водопроводу открытого

монтажа

Указание

При таком способе подключения изменится сте-

пень защиты прибора.

f

f

Изменить данные на заводской табличке.

Зачеркнуть маркировку «IP 25» и пометить

крестиком ячейку «IP 24». При этом исполь-

зовать шариковую ручку.

26_02_02_0765

f

f

На трубопровод скрытого монтажа установить за-

глушки с уплотнениями.

f

f

Выполнить монтаж соответствующего напорного

смесителя.

26_02_02_1006

f

f

Нижнюю часть задней панели установить под верх-

нюю часть и защелкнуть.

f

f

Соединить трубы с прибором.

f

f

Закрепить заднюю стенку, зафиксировав ее снизу

двумя дополнительными винтами.

!

Материальный ущерб

Если по ошибке было выломано не то отверстие

для  кабельной  втулки,  необходимо  использо-

вать новую заднюю стенку.

f

f

Аккуратно выломать проходные отверстия в крыш-

ке прибора. При наличии острых кромок их необхо-

димо чисто обработать напильником.

f

f

Установить нижнюю часть задней панели под

трубы арматуры и зафиксировать ее в задней

панели.

f

f

Соединить трубы с прибором.

10.2.5 Подключение к водопроводу скрытого

монтажа при замене прибора

Если  имеющиеся  двойные  ниппели  старого  прибора

выступают из стены всего примерно на 16 ММ, исполь-

зовать входящие в комплект поставки двойные ниппели

нельзя.
