PER  18/21/24 |

93

РУ

ССКИЙ

УСТАНОВКА

Монтаж

10.2.2 Электроподключение при открытой проводке

Указание

При таком способе подключения изменится сте-

пень защиты прибора.

f

f

Изменить данные на заводской табличке. За-

черкнуть маркировку «IP 25» и пометить кре-

стиком ячейку «IP 24». При этом использовать

шариковую ручку.

!

Материальный ущерб

Если по ошибке было выломано не то отверстие

для кабельной втулки, необходимо использовать

новую заднюю стенку.

f

f

На задней стенке прибора чисто выполнить необхо-

димые проходные отверстия (их расположение см.

главу «Технические характеристики / Размеры и соеди-

нения»). При наличии острых кромок их необходимо

чисто обработать напильником.

f

f

Пропустить кабель электропитания через кабельную

втулку и подключить его к соединительной клемме

сети.

10.2.3 Подключение реле сброса нагрузки

Реле сброса нагрузки в электрораспределительном устрой-

стве следует использовать совместно с другими электро-

приборами, например, с электрическими накопительными

водонагревателями. Сброс нагрузки осуществляется при

работе проточного водонагревателя.

!

Материальный ущерб

Подключить фазу, на которую установлено реле

сброса нагрузки, к обозначенной соответствую-

щим образом соединительной клемме прибора

(см. главу «Технические характеристики / Электри-

ческие схемы»).

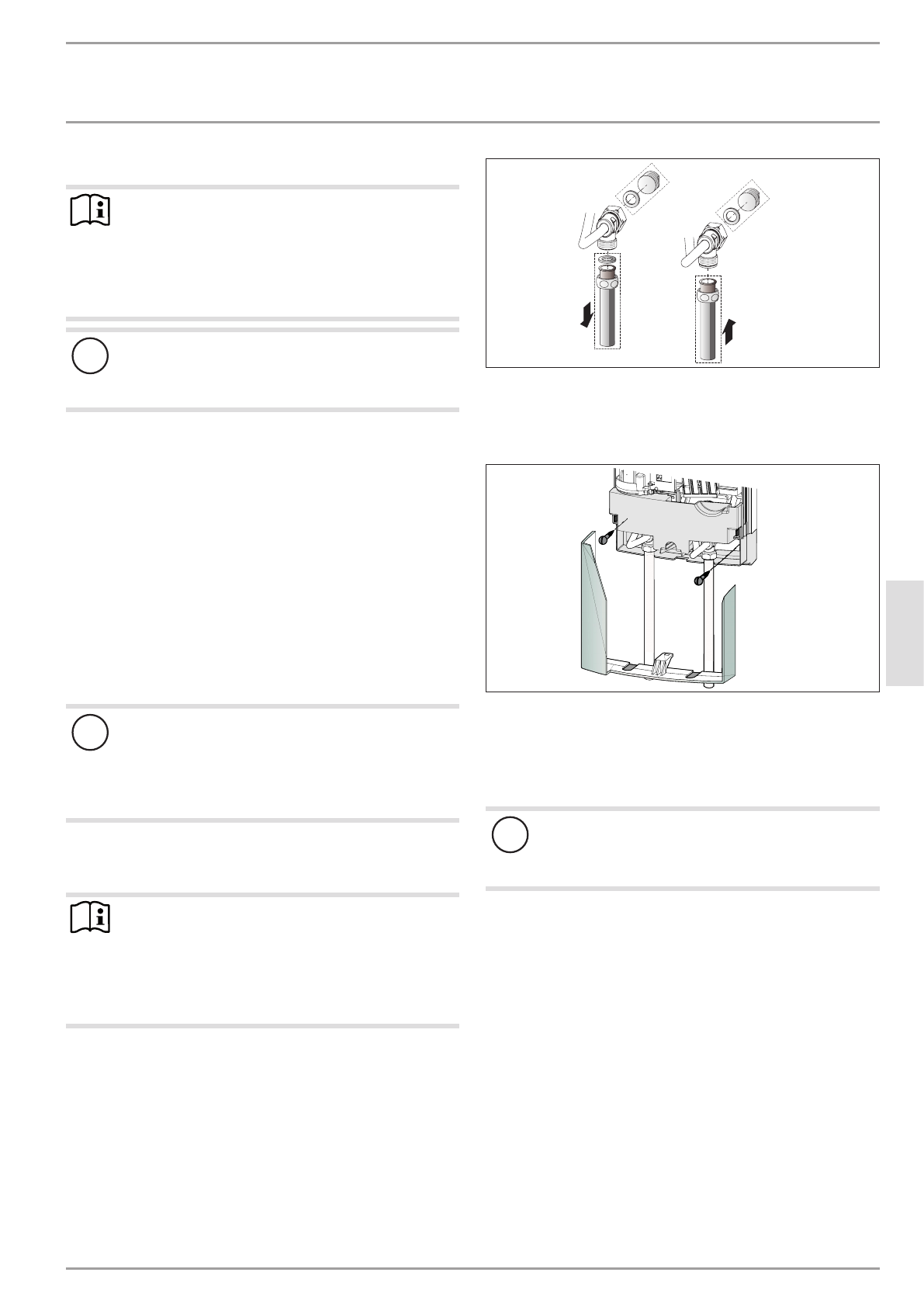

10.2.4 Подключение к водопроводу открытого

монтажа

Указание

При таком способе подключения изменится сте-

пень защиты прибора.

f

f

Изменить данные на заводской табличке. За-

черкнуть маркировку «IP 25» и пометить кре-

стиком ячейку «IP 24». При этом использовать

шариковую ручку.

26

�02

�02

�0765

f

f

На трубопровод скрытого монтажа установить заглуш-

ки с уплотнениями.

f

f

Выполнить монтаж соответствующего напорного

смесителя.

26

�02

�02

�1006

f

f

Нижнюю часть задней панели установить под верхнюю

часть и защелкнуть.

f

f

Соединить трубы с прибором.

f

f

Закрепить заднюю стенку, зафиксировав ее снизу

двумя дополнительными винтами.

!

Материальный ущерб

Если по ошибке было выломано не то отверстие

для кабельной втулки, необходимо использовать

новую заднюю стенку.

f

f

Аккуратно выломать проходные отверстия в крышке

прибора. При наличии острых кромок их необходимо

чисто обработать напильником.

f

f

Установить нижнюю часть задней панели под трубы ар-

матуры и зафиксировать ее в задней панели.

f

f

Соединить трубы с прибором.
