Stiebel Eltron PER 18/21/24 - Инструкция по эксплуатации - Страница 12

90

 | PER  18/21/24

www.stiebel-eltron.com

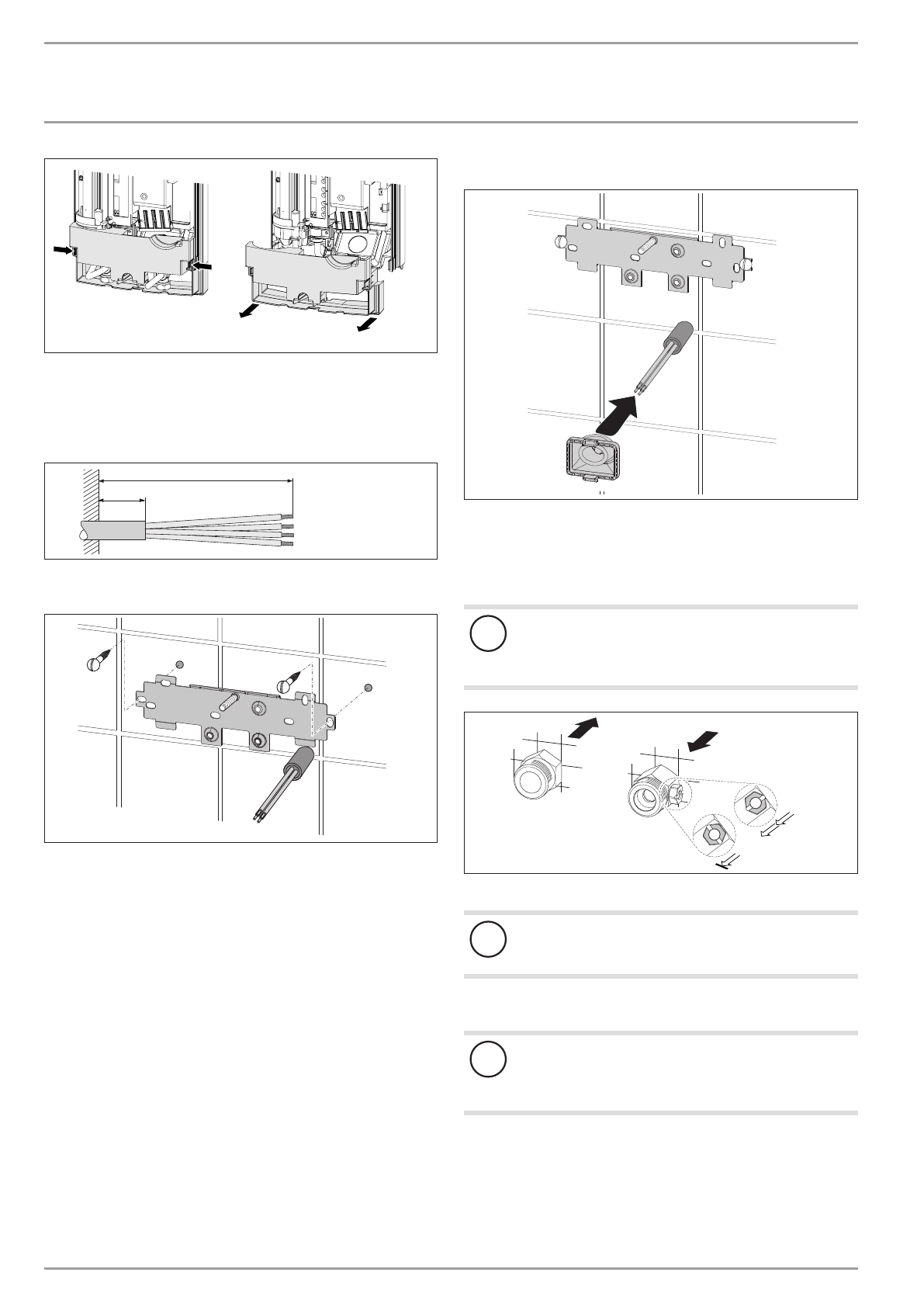

УСТАНОВКА

Монтаж

NT

T-

so

X1

26

�02

�02

�0762

f

f

Снять заднюю панель, для этого нажать на оба крюч-

ка-фиксатора и потянуть нижнюю часть задней панели

вперед.

Подготовка кабеля питания

160

≥ 30

26

�02

�02

�0887

Установка настенной монтажной планки

26

�02

�02

�0972

f

f

Разметить места сверления отверстий при помощи ша-

блона для монтажа. При подключении прибора к водо-

проводу открытого монтажа нужно дополнительно от-

метить крепежные отверстия в нижней части шаблона.

f

f

Просверлить отверстия и закрепить настенную мон-

тажную планку с помощью 2 винтов и 2 дюбелей

(винты и дюбели не входят в комплект поставки).

f

f

Установить прилагаемую резьбовую шпильку.

f

f

Установить настенную монтажную планку.

Монтаж кабельной втулки

26

�02

�02

�0950

f

f

Смонтировать кабельную втулку. Если поперечное се-

чение кабеля превышает 6 ММ², отверстие в кабельной

втулке необходимо расширить.

Подключение прибора к системе водоснабжения

!

Материальный ущерб

Все работы по подключению воды и установке

прибора необходимо производить в соответствии

с инструкцией.

26

�02

�02

�0948

f

f

Поставить прокладку и ввинтить двойной ниппель.

!

Материальный ущерб

Для уменьшения потока запрещено использовать

запорный клапан на линии подачи холодной воды!

Подготовка задней стенки

!

Материальный ущерб

Если по ошибке было выломано не то отверстие

для кабельной втулки, необходимо использовать

новую заднюю стенку.
