УСТАНОВКА

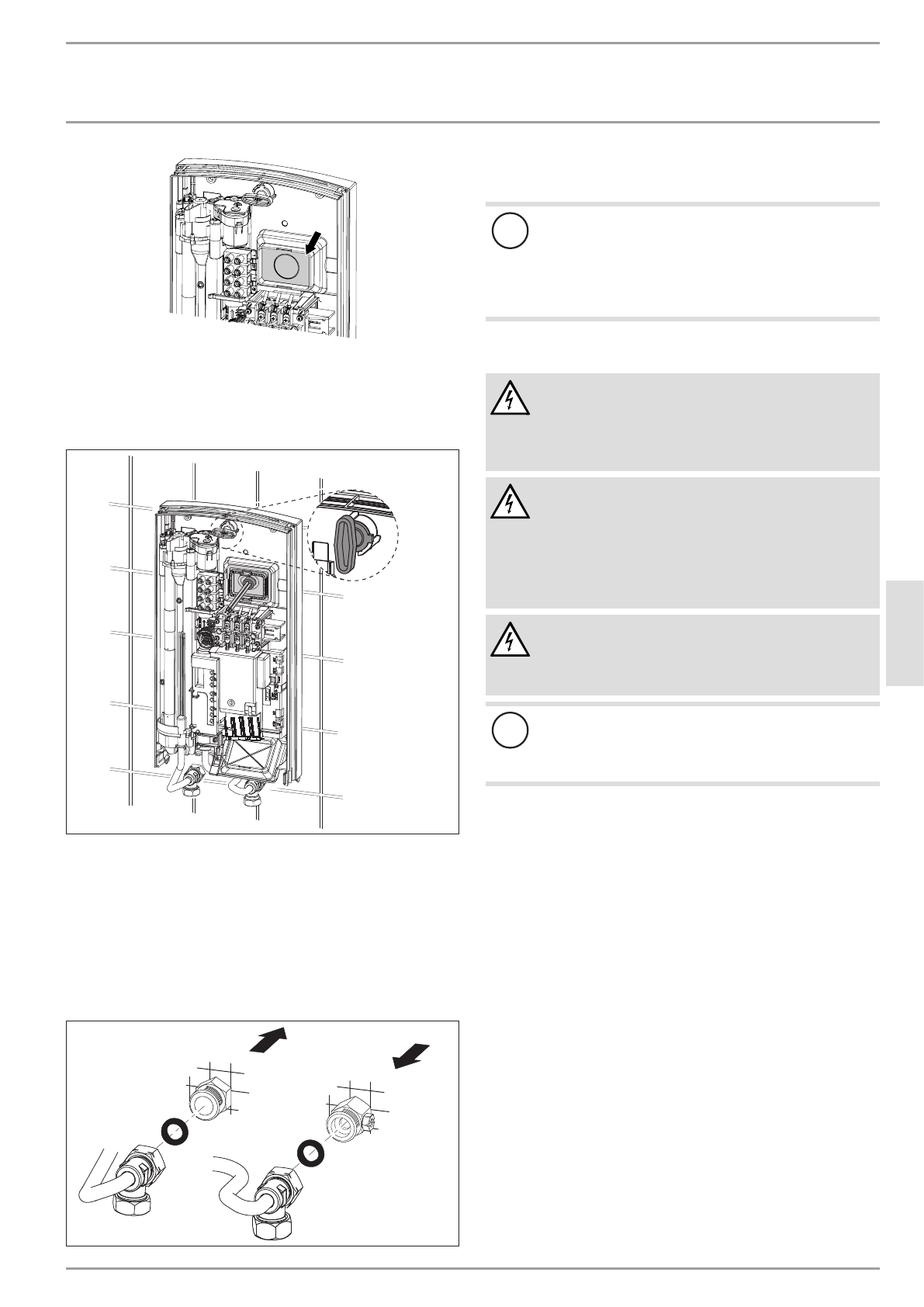

Монтаж

18

kW

24

21

26

�02

�02

�0884

f

f

Выломать в заданной точке на задней стенке отверстие

для кабельной втулки. При наличии острых кромок их

необходимо чисто обработать напильником.

Монтаж прибора

18

kW

24

21

26

�02

�02

�0885

f

f

Надеть заднюю стенку на шпильку и кабельную втулку.

Подтянуть плоскогубцами кабельную втулку к фикса-

тору на задней стенке так, чтобы оба фиксатора защел-

кнулись со слышимым щелчком.

f

f

Удалить защитные заглушки из патрубков для подклю-

чения воды.

f

f

Плотно прижать заднюю панель к стене, зафиксиро-

вать панель с помощью крепежного воротка путем

правого вращения на 90°.

D0000041925

f

f

Прикрутить трубы с плоскими уплотнителями к двой-

ным ниппелям.

!

Материальный ущерб

Для работы прибора необходима установка сетча-

того фильтра.

f

f

При замене прибора проверить наличие сетча-

того фильтра (см. главу «Техническое обслужи-

вание»).

Подключение к сети электропитания

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Все работы по электрическому подключению и

установке необходимо производить в соответ-

ствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Подключение к электросети допустимо только в

неразъемном исполнении и при наличии съем-

ной кабельной втулки. Прибор должен отклю-

чаться от сети с размыканием всех контактов

не менее 3 ММ на всех полюсах.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Проверить подключение прибора к защитному

проводу.

!

Материальный ущерб

Следует соблюдать данные на заводской табличке.

Напряжение сети должно совпадать с указанным

на табличке.

f

f

Подключить кабель электропитания к соединительной

клемме (см. главу «Технические характеристики / Элек-

трические схемы»).
