УСТАНОВКА

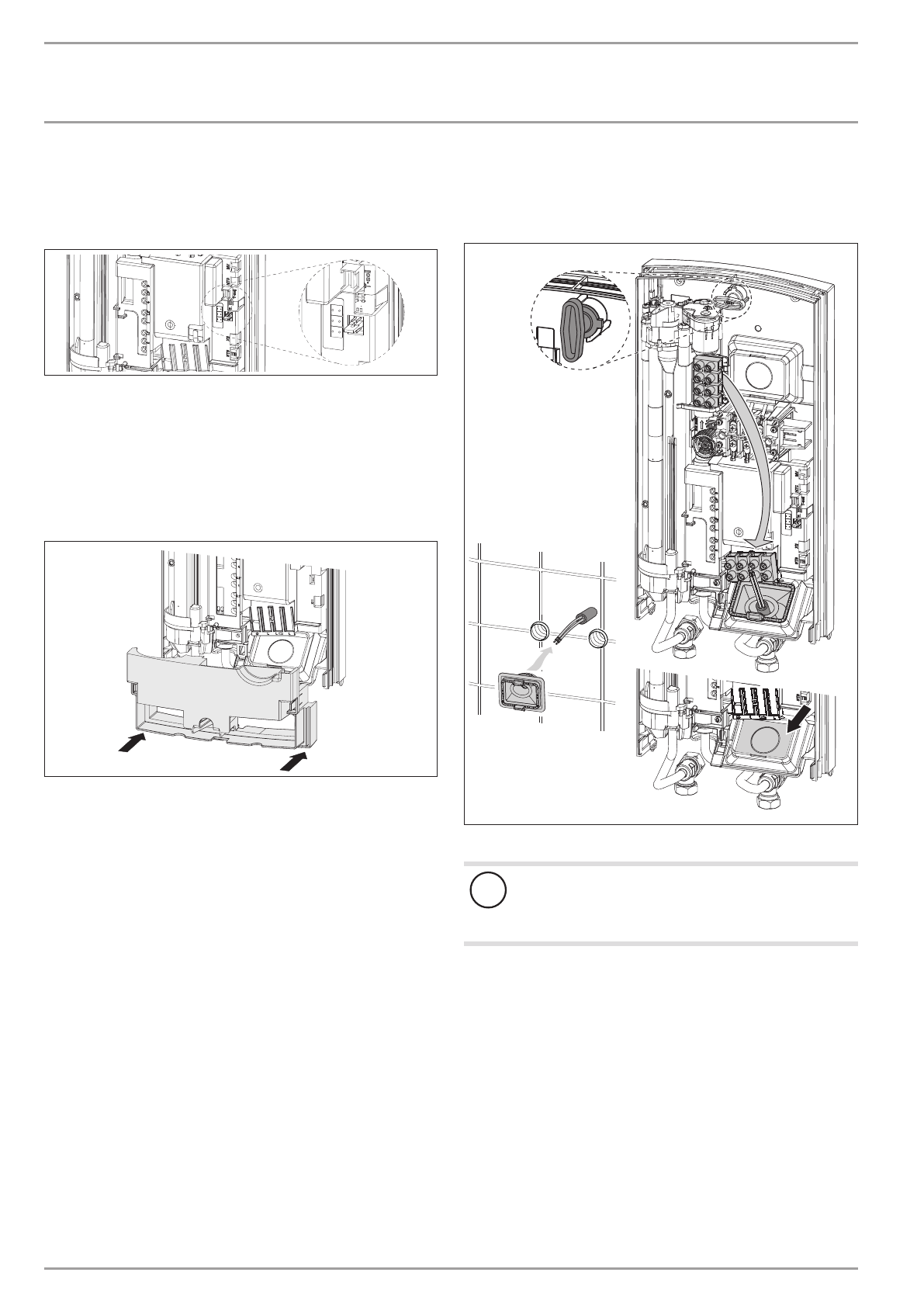

Монтаж

Переключение штекера кодировки

На момент поставки штекер кодировки установлен в поло-

жение 21 кВт. Для переключения на другую потребляемую

мощность необходимо выполнить следующие действия:

18

kW

24

21

18

kW

24

21

D0000037821

f

f

Переместить штекер кодировки в положение, соответ-

ствующее выбранной мощности (сведения о выборе

мощности и предохранителях прибора см. в главе «Тех-

нические характеристики / Таблица параметров»).

f

f

Выбранную мощность отметить на заводской табличке

крестиком. При этом использовать шариковую ручку.

Монтаж нижней части задней стенки

3

L3’

4

L2’

1

L1’

2

L

L

L

NT

C

T-

sol

l

X11

26

�02

�02

�1348

f

f

Установить нижнюю часть задней панели и защелкнуть

ее в задней панели.

f

f

Выровнять установленный прибор, ослабив крепеж-

ный вороток, поправить электрический кабель и за-

днюю стенку, после чего вновь затянуть крепежный

вороток. Если задняя панель не прилегает к стене, то

нижнюю часть прибора можно закрепить двумя допол-

нительными шурупами.

10.2  Варианты монтажа

10.2.1 Электроподключение снизу при скрытой

проводке

18

kW

24

21

26

�02

�02

�0890

f

f

Смонтировать кабельную втулку.

!

Материальный ущерб

Если по ошибке было выломано не то отверстие

для кабельной втулки, необходимо использовать

новую заднюю стенку.

f

f

Выломать в заданной точке на задней стенке отверстие

для кабельной втулки. При наличии острых кромок их

необходимо чисто обработать напильником.

f

f

Переместить клемму подключения к электросети с

верхней части прибора вниз.

f

f

Надеть заднюю стенку на шпильку и кабельную втулку.

Подтянуть плоскогубцами кабельную втулку к фикса-

тору на задней стенке так, чтобы оба фиксатора защел-

кнулись со слышимым щелчком.

f

f

Плотно прижать заднюю панель к стене, зафиксиро-

вать панель с помощью крепежного воротка путем

правого вращения на 90°.
