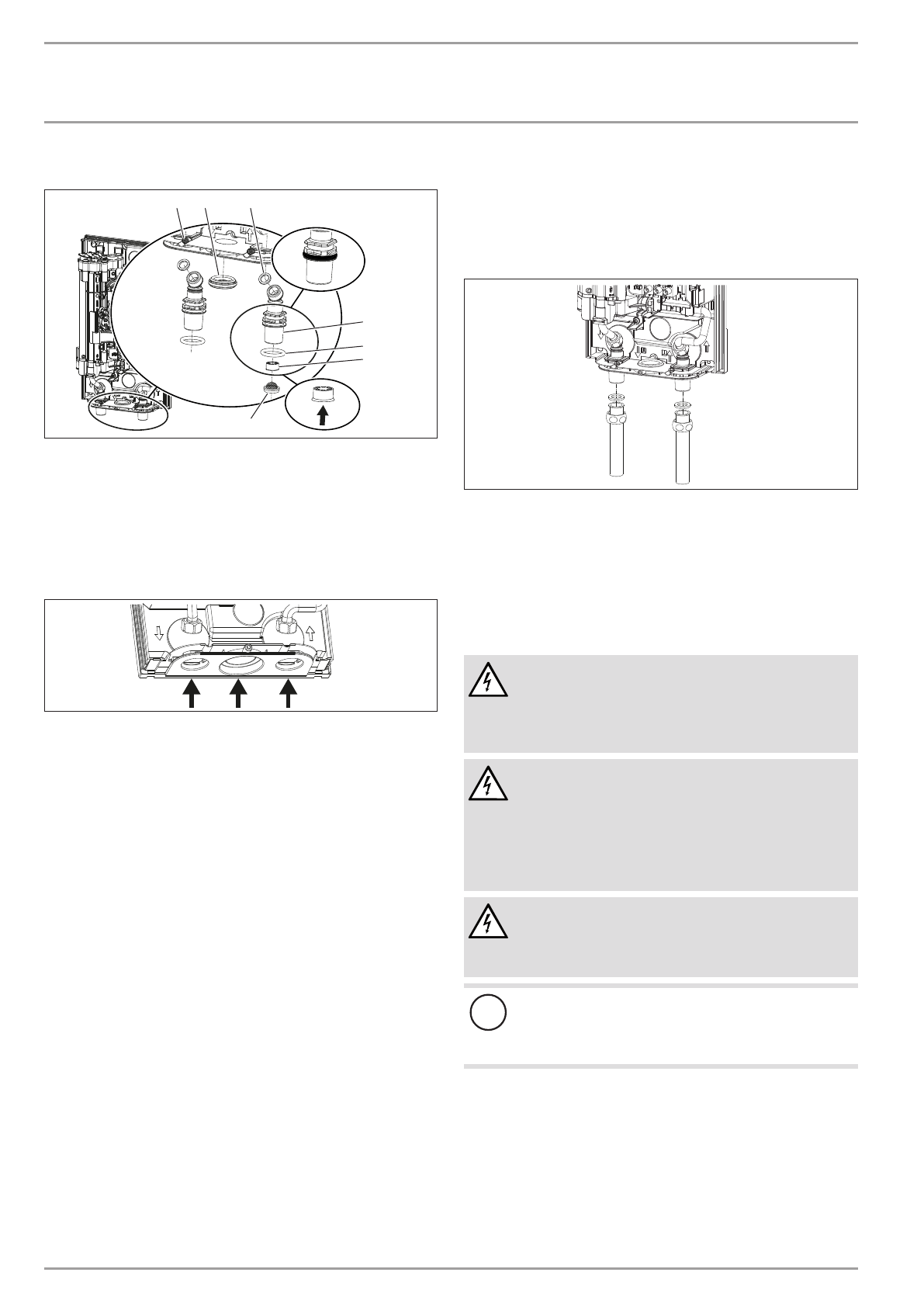

уСТАНОВкА
Монтаж
36
| DCE-C Trend
www.stiebel-eltron.com
Подготовительные мероприятия
D
00000
77
97
6
4
3
2
1
5
7
6
1 Сетчатый фильтр
2 Ограничитель расхода
3 уплотнительные кольца
4 Двойной ниппель 45°
5 плоские уплотнения
6 кабельная втулка
7 Стопорные винты
f
f
Отпустить стопорные винты.
D
00000
85
45
0
f
f
пробить/выломать по насечкам в задней стенке
прибора необходимые вводы для кабеля питания и
двойных ниппелей. Использовать для этого подходя-
щий плоский инструмент. Острые кромки зачистить
напильником.
f
f
удалить транспортные заглушки из патрубков для под-
ключения воды.
f
f
Вырезать в кабельной втулке отверстие согласно вы-
бранному соединительному проводу. Смонтировать
кабельную втулку.
f
f
установить уплотнительные кольца в пазы двойных
ниппелей.
f
f
Вставить двойные ниппели в отверстия на задней
стенке прибора и подключить их к соединительным
патрубкам прибора, используя плоские уплотнения.
f
f
зафиксировать двойные ниппели стопорными
винтами.
f
f
установить ограничитель расхода и сетчатый фильтр в
двойные ниппели подвода холодной воды. учитывать
пространственную ориентацию ограничителя расхода.
Монтаж прибора
f
f
Выбить/выломать по насечкам в задней стенке при-
бора нижние продольные отверстия для крепления
прибора (расположение см. в главе «Технические ха-
рактеристики / Размеры и соединения»).
f
f
Наметить четыре места сверления отверстий с помо-
щью задней стенки прибора.
f
f
просверлить отверстия и закрепить прибор подхо-
дящим крепежным материалом (винты и дюбели не
входят в комплект поставки): винт с потайной головкой
диаметром 4,5 мм, макс. диаметр головки – 9 мм.
D
00000
73
84
4
f
f
Выполнить монтаж соответствующего напорного
смесителя.
f
f
прикрутить патрубки смесителя к двойным ниппелям,
установив плоские уплотнения.
f
f
Открыть запорный кран на линии подачи холодной
воды.
Подключение к сети электропитания
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Все работы по электрическому подключению и
установке необходимо производить в соответ-
ствии с инструкцией.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Подключение к электросети допустимо только
в неразъемном исполнении, со съемной кабель-
ной втулкой. Прибор должен отключаться от сети
с размыканием всех контактов на всех полюсах
и изолированием на расстоянии не менее 3 мм.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Проверить подключение прибора к защитному
проводу.
!
Материальный ущерб
учитывать данные на заводской табличке. указан-
ное номинальное напряжение сети должно совпа-
дать с фактическим.
f
f
пропустить кабель питания через кабельную втулку.
f
f
подключить кабель питания к соединительной клемме
(см. главу «установка / Технические характеристики /
Электрическая схема»).
Характеристики
