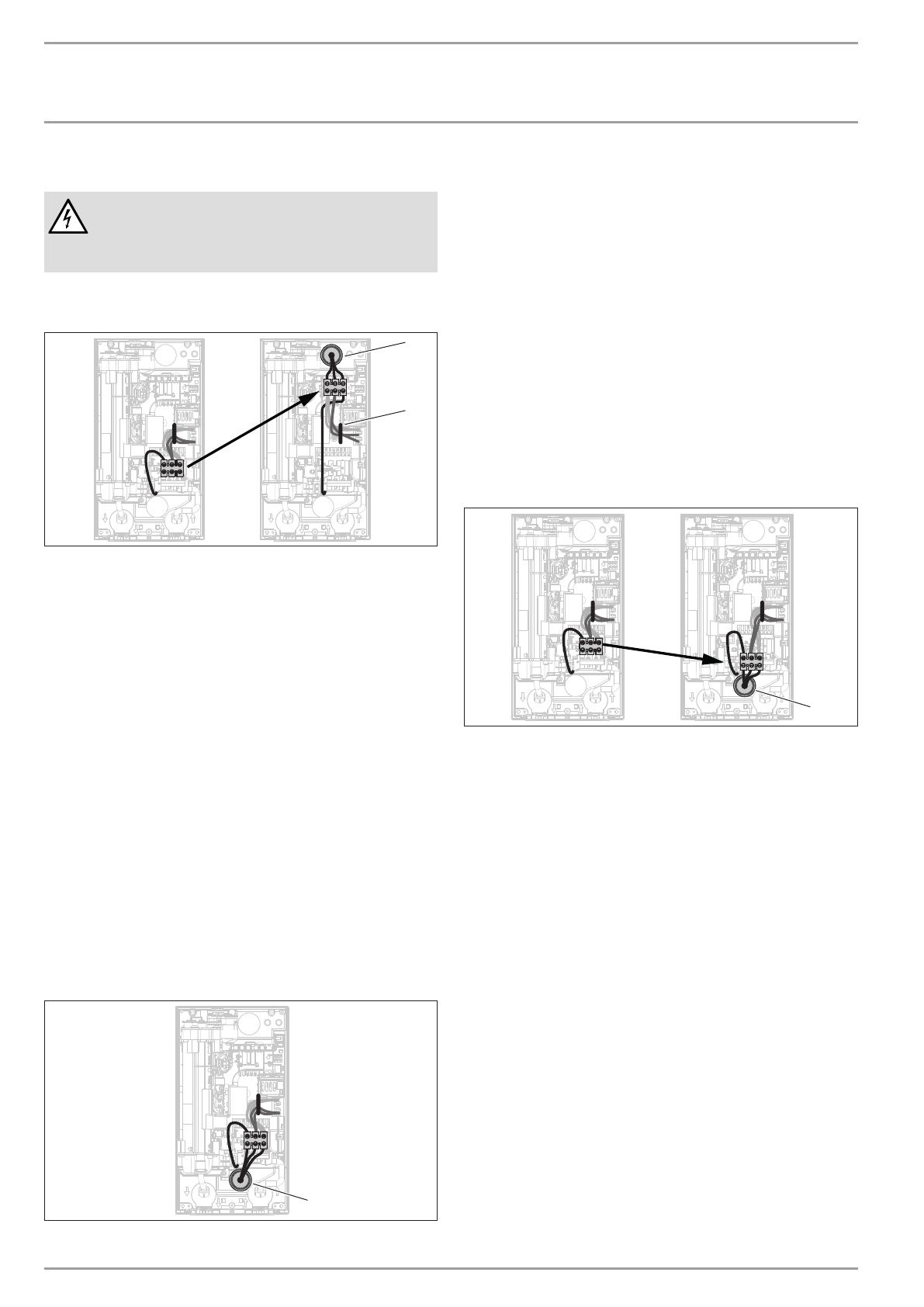

12. Варианты монтажа
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
При любых работах необходимо полное отклю-
чение прибора от сети.
12.1 Электроподключение скрытое, сверху
D
00000
73
62
0
2
1
1 кабельная втулка
2 Направляющая для кабеля
f
f
Выломать необходимое проходное отверстие для
кабеля питания на задней стенке прибора (распо-
ложение см. в главе «Технические характеристики /
Размеры и соединения»). Острые кромки зачистить
напильником.
f
f
Вырезать в кабельной втулке отверстие согласно вы-
бранному соединительному проводу. Смонтировать
кабельную втулку.
f
f
переместить соединительную клемму снизу вверх.
Для этого снять фиксацию соединительной клеммы,
с силой сдвинув ее влево и вытянув вперед. повер-
нуть соединительную клемму с кабелями на 180° по
часовой стрелке. пропустить внутреннюю проводку
под направляющую для кабеля. зафиксировать сое-
динительную клемму, вдавив ее и сдвинув влево до
фиксации.
f
f
Смонтировать прибор и присоединить кабель питания
к соединительной клемме, как описано в главе «Мон-
таж / Стандартный открытый монтаж».
12.2 Электроподключение снизу при
скрытой проводке
D
00000
79
46
5
1
1 кабельная втулка
f
f
Выломать необходимое проходное отверстие для
кабеля питания на задней стенке прибора (распо-
ложение см. в главе «Технические характеристики /
Размеры и соединения»). Острые кромки зачистить
напильником.
f
f
Вырезать в кабельной втулке отверстие согласно вы-
бранному соединительному проводу. Смонтировать
кабельную втулку.
f
f
Смонтировать прибор и присоединить кабель питания
к соединительной клемме, как описано в главе «Мон-
таж / Стандартный открытый монтаж».
12.3 Нижнее электроподключение при
скрытом монтаже с коротким кабелем
питания
Если кабель питания короткий, соединительную клемму
прибора можно смонтировать ближе к проходному отвер-
стию.
D
00000
73
64
8
1
1 кабельная втулка
f
f
переместить соединительную клемму сети сверху
вниз. Для этого снять фиксацию соединительной клем-
мы, с силой сдвинув ее влево и вытянув вперед. зафик-
сировать соединительную клемму внизу, вдавив ее и
сдвинув влево до фиксации.
12.4 Боковое электроподключение при
открытом монтаже
f
f
Выпилить и выломать необходимое проходное отвер-
стие для кабеля питания на задней стенке прибора
и крышке прибора (расположение см. в главе «Тех-
нические характеристики / Размеры и соединения»).
Острые кромки зачистить напильником.
f
f
Смонтировать прибор и присоединить кабель питания
к соединительной клемме, как описано в главе «Мон-
таж / Стандартный открытый монтаж».
