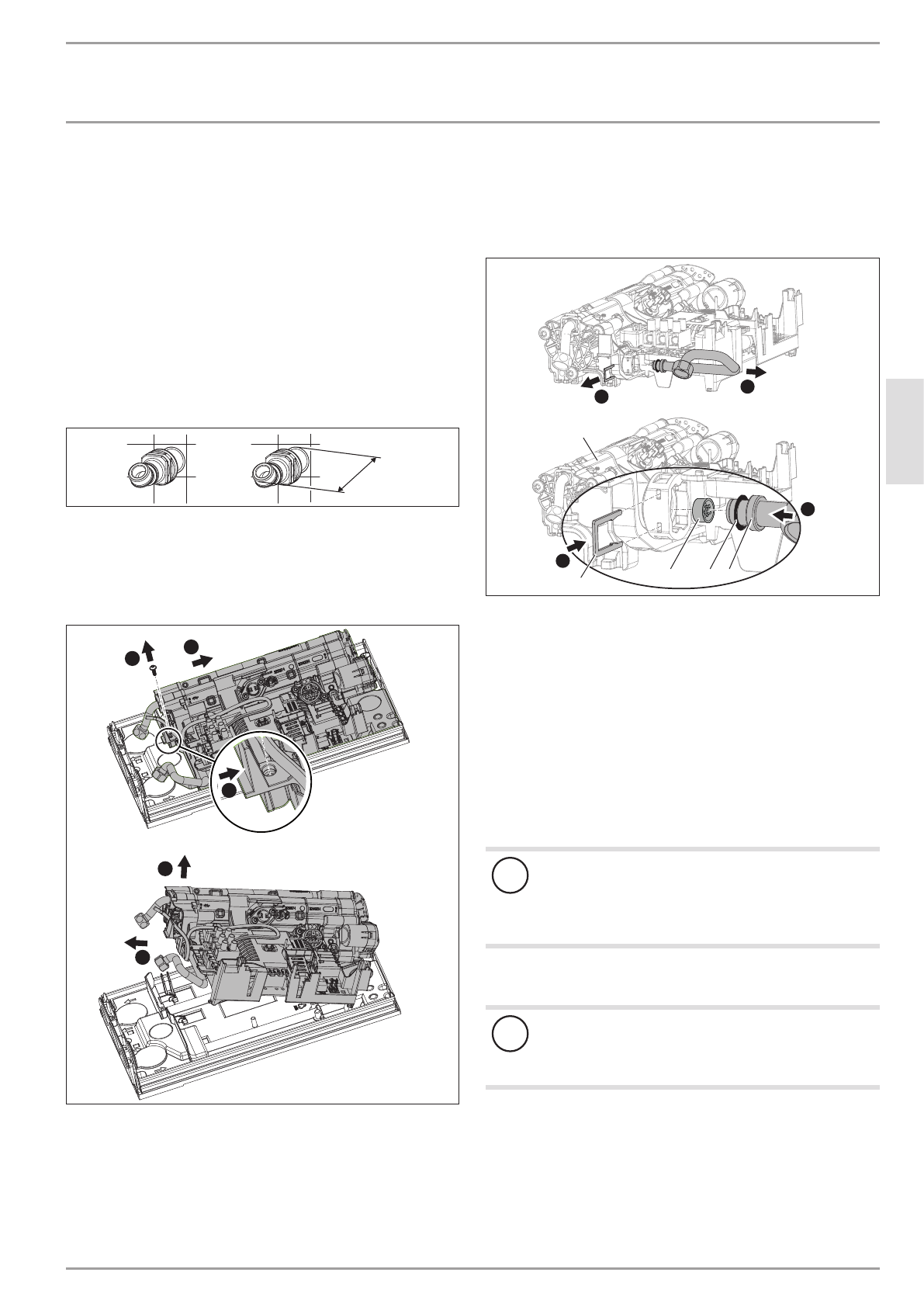

12.5 Скрытый монтаж водопровода
Для монтажа требуются соответствующие принадлежно-
сти. Монтажный набор «Скрытый монтаж водопровода»
содержит такие элементы:
-
2 втулки для уплотнения отверстий в задней стенке
прибора.
-
Сетчатый фильтр для установки в 45-градусный двой-
ной ниппель.
-
плоское уплотнение
поэтому потребуется ограничитель расхода из комплекта
поставки прибора.
Подготовительные мероприятия
44-46
D
00000
73
66
0
f
f
поставить прокладку и ввинтить 45-градусный двой-
ной ниппель.
Для пробивания проходов в задней стенке прибора необ-
ходимо демонтировать функциональный блок из задней
стенки прибора.
1.
4.
5.
2.
3.
D
00000
77
97
1
f
f
Выкрутить винт и разблокировать крючки-фиксаторы.
f
f
Слегка подвинуть функциональный блок в задней
стенке прибора вниз.
f
f
Извлечь функциональный блок из задней стенки при-
бора, слегка потянув его вперед.
f
f
Выбить/выломать необходимые проходные отверстия
для подвода воды на задней стенке прибора (распо-
ложение см. в главе «Технические характеристики /
Размеры и соединения»). Острые кромки зачистить
напильником.
1.
2.
3.
4.
D
00000
77
97
4
1
2 3
4
5
1 Ограничитель расхода
2 уплотнительное кольцо
3 колено трубы холодной воды с выступом для стопор-
ной скобы
4 Стопорная скоба
5 Нагрев
f
f
Демонтировать колено трубы холодной воды и уплот-
нительное кольцо.
f
f
Смонтировать ограничитель расхода (из комплекта по-
ставки прибора) в подвод холодной воды нагревателя.
Соблюдать пространственную ориентацию.
f
f
Смонтировать колено трубы холодной воды с уплотни-
тельным кольцом.
!
Материальный ущерб
уплотнительное кольцо необходимо для обеспече-
ния герметичности прибора.
f
f
при установке следует проверить наличие
уплотнительного кольца.
f
f
закрепить колено трубы холодной воды с помощью
стопорной скобы.
!
Материальный ущерб
проследить, чтобы стопорная скоба разместилась
за выступом колена трубы и фиксировала колено
трубы в правильном положении.
f
f
Смонтировать функциональный блок в заднюю стенку
прибора в обратной последовательности вплоть до
фиксации.
f
f
закрепить функциональный блок с помощью винта.
Характеристики
