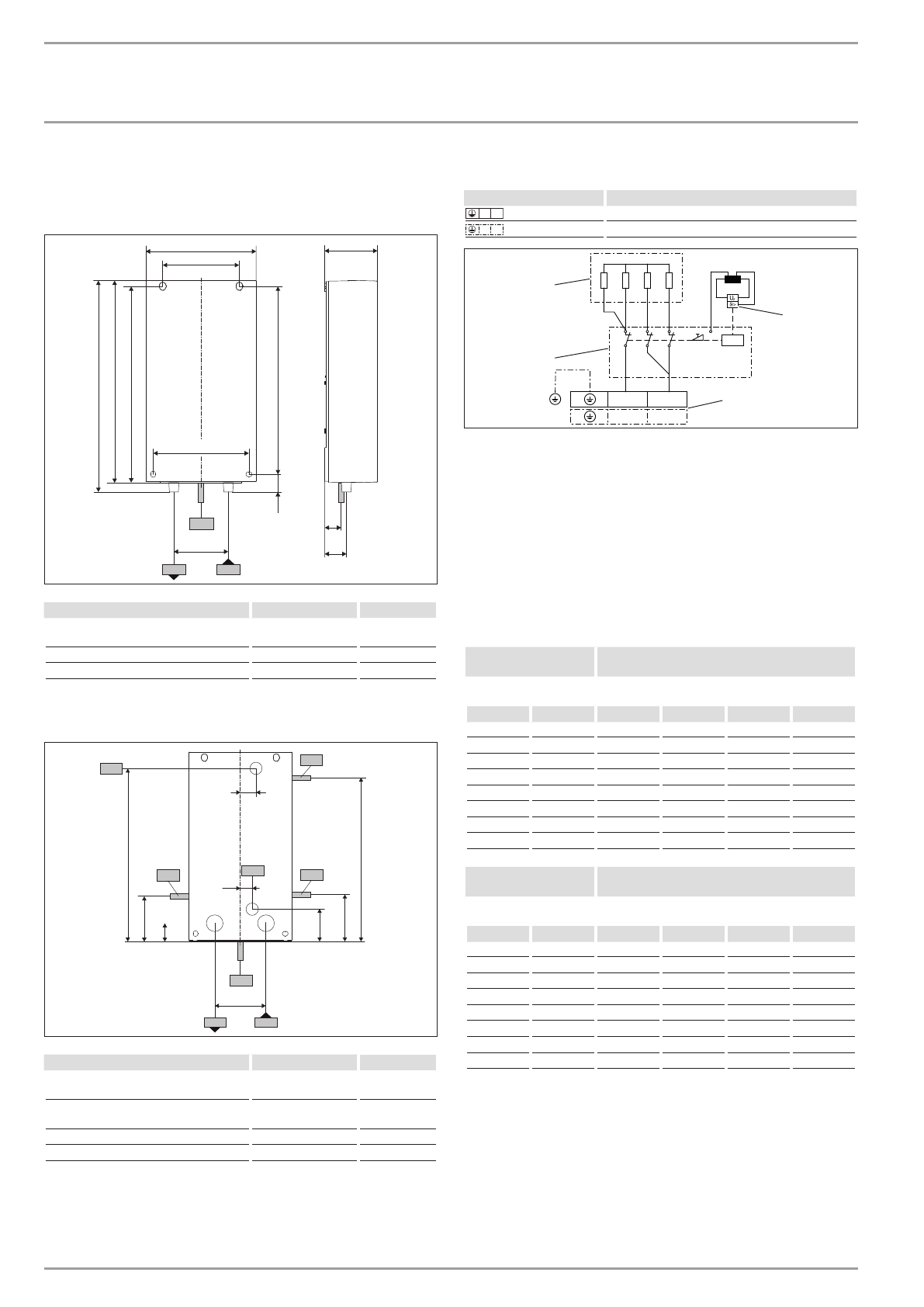

16. Технические характеристики
16.1 Размеры и соединения
372
358
343
14
97
217
140
175
100
c01
c06
35
32
b02
380
D
00000
84
88
5
DCE-C Trend
b02 кабельный ввод для
электропроводки I
Открытый монтаж
c01 подача холодной воды
Наружная резьба
G 1/2 A
c06 Выпуск горячей воды
Наружная резьба
G 1/2 A
Варианты подключения
100
c01
c06
b02
72
330
b02
b02
69
35
336
b02
b03
30
61
15
b03
D
00000
73
72
0
DCE-C Trend
b02 кабельный ввод для
электропроводки I
Открытый монтаж
b03 кабельный ввод для
электропроводки II
Скрытый монтаж
c01 подача холодной воды
Наружная резьба
G 1/2 A
c06 Выпуск горячей воды
Наружная резьба
G 1/2 A
16.2 Электрическая схема
DCE-C Trend
L L
2/GRD ~ 220 / 230 В
L N
1/N/PE ~ 220 / 230 В
N
L
L
L
D
00000
77
99
1
1
3
4
2
1 Силовая электроника со встроенным предохранитель-
ным выключателем
2 Нагревательная система со спиральным элементом
3 предохранительный ограничитель температуры
4 клемма подключения к сети
16.3 Производительность по горячей воде
производительность по горячей воде зависит от напряже-
ния в сети, потребляемой мощности прибора и темпера-
туры холодной воды на входе. Номинальное напряжение
и номинальная мощность указаны на заводской табличке.
потребляемая мощ-
ность, кВт
производительность по горячей воде (38 °C)
л/мин.
Номинальное напря-
жение
Температура холодной воды на входе
220 В
230 В
5 °C
10 °C
15 °C
20 °C
6,0
2,6
3,1
3,7
4,8
8,0
3,5
4,1
5,0
6,3
6,6
2,9
3,4
4,1
5,2
8,7
3,8
4,4
5,4
6,9
10,0
4,3
5,1
6,2
7,9
12,0
5,2
6,1
7,5
9,5
11,0
4,8
5,6
6,8
8,7
13,1
5,7
6,7
8,1
10,4
потребляемая мощ-
ность, кВт
производительность по горячей воде (50 °C)
л/мин.
Номинальное напря-
жение
Температура холодной воды на входе
220 В
230 В
5 °C
10 °C
15 °C
20 °C
6,0
1,9
2,1
2,4
2,9
8,0
2,5
2,9
3,3
3,8
6,6
2,1
2,4
2,7
3,1
8,7
2,8
3,1
3,6
4,1
10,0
3,2
3,6
4,1
4,8
12,0
3,8
4,3
4,9
5,7
11,0
3,5
3,9
4,5
5,2
13,1
4,2
4,7
5,3
6,2
