МОНТАЖ СИСТЕМ

ДЫМОУД А ЛЕНИЯ И ВОЗДУХОЗАБОРА

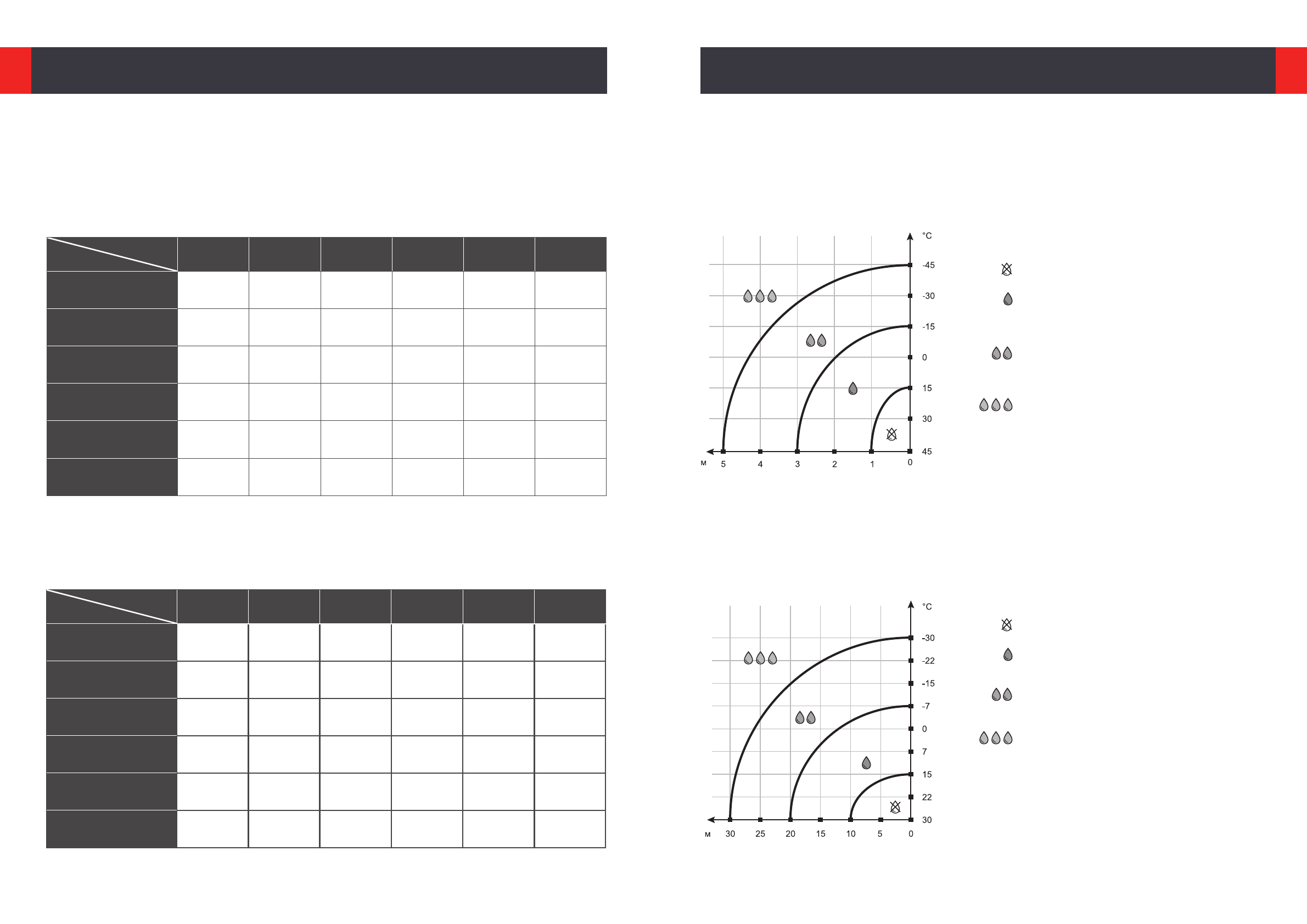

График интенсивности конденсатообразования.

График интенсивности конденсатообразования.

Коаксиальная система дымоудаления

–

 Возможна установка дымохода без конденсатоот-

водчика.

–

 Конденсатоотводчик необходимо устанавливать

только при наличии вертикальных участков трассы.
Рекомендуется устанавливать утепленные коакси-
альные комплекты.

–

 Конденсатоотводчик не устанавливается только

при соблюдении контруклона от котла 3

°

. Необходи-

мо устанавливать утепленные коаксиальные ком-
плекты.

–

 Конденсатоотводчик не устанавливается только

при соблюдении контруклона от котла 3

°

. Необходи-

мо устанавливать утепленные коаксиальные ком-
плекты. Длина трассы не должна превышать 3 метра.

Раздельная система дымоудаления

–

 Возможна установка дымохода без конденсатоот-

водчика.

–

 Конденсатоотводчик необходимо устанавливать толь-

ко при наличии вертикальных участков трассы. Реко-
мендуется устанавливать моноблочные адаптеры.

–

 Конденсатоотводчик не устанавливается только

при соблюдении контруклона от котла 3

°

. Необходи-

мо устанавливать моноблочные адаптеры.

–

 Конденсатоотводчик не устанавливается только

при соблюдении контруклона от котла 3

°

. Необходи-

мо устанавливать моноблочные адаптеры. Длина
трассы не должна превышать 15 метров.

В Л А Ж Н О С Т Ь :   О П Р Е Д Е Л Е Н И Е   Р Е Ж И М А   РА Б ОТ Ы

РА С Ч Е Т   М А КС И М А Л Ь Н О Й   Д Л И Н Ы   Д Ы М ОХ ОД А

Ф о р м ул а   р а с ч ё т а   д л и н ы   к о а к с и ал ь н о г о   д ы м о х о д а :

L= 5 - (n

1

· 1.0+n

2

· 0.5) [М]

Где n

1

 – количество колен 90

°

, n

2

 – количество колен 45

°

0 шт.

1 шт.

2 шт.

 3 шт.

4 шт.

5 шт.

    0 шт.

5,0 м

4,0 м

3,0 м

2,0 м

1,0 м

-

1 шт.

4,5 м

3,5 м

2,5 м

1,5 м

-

-

2 шт.

4,0 м

3,0 м

2,0 м

1,0 м

-

-

3 шт.

3,5 м

2,5 м

1,5 м

0,5 м

-

-

4 шт.

3,0 м

2,0 м

1,5 м

-

-

-

5 шт.

2,5 м

1,5 м

0,5 м

-

-

-

МОНТАЖ СИСТЕМ
ДЫМОУД А ЛЕНИЯ И ВОЗДУХОЗАБОРА

Кол-во
колен 90

°

Кол-во
колен 45

°

0 шт.

1 шт.

2 шт.

 3 шт.

4 шт.

5 шт.

    0 шт.

30,0 м

29,5 м

29,0 м

28,5 м

28,0 м

27,5 м

1 шт.

29,75 м

29,25 м

28,75 м

28,25 м

27,75 м

27,25 м

2 шт.

29,5 м

29,0 м

28,5 м

28,0 м

27,5 м

27,0 м

3 шт.

29,25 м

28,75 м

28,25 м

v27,75 м

27,25 м

26,75 м

4 шт.

29,0 м

28,5 м

28,0 м

27,5 м

27,0 м

26,5 м

5 шт.

28,75 м

28,25 м

27,75 м

27,25 м

26,75 м

26,25 м

Ф о р м ул а   р а с ч ё т а   д л и н ы   р а з д е л ь н о г о   д ы м о х о д а :

L= 30 - (n

1

· 0.5+n

2

· 0,25) [М]

Где n

1

 – количество колен 90

°

, n

2

 – количество колен 45

°

Максимально допустимое количество колен 90

°

 в раздельной системе дымоудаления - 60 шт., колен 45

° - 120 шт.

Кол-во
колен 90

°

Кол-во
колен 45

°
