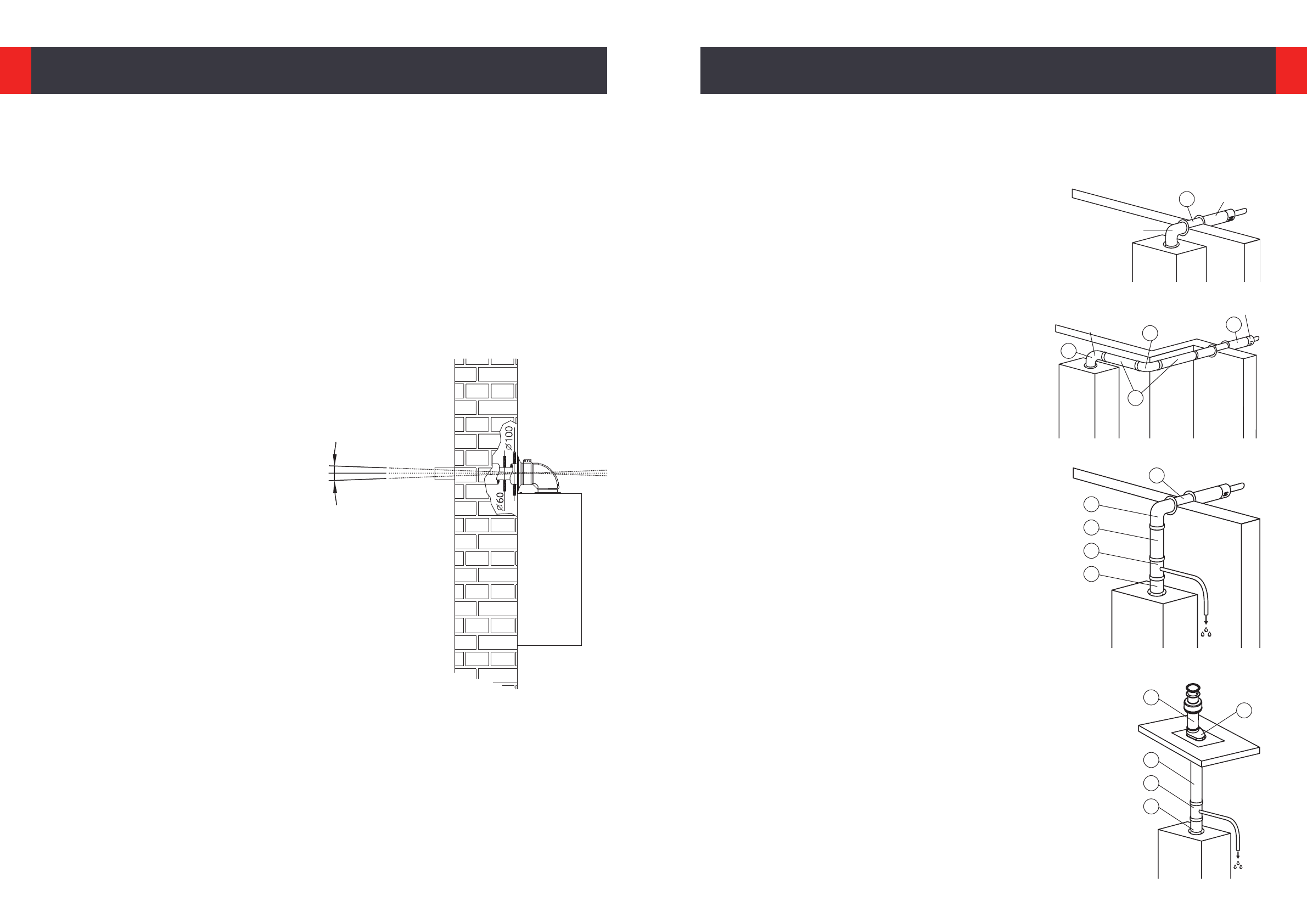

МОНТАЖ СИСТЕМ

ДЫМОУД А ЛЕНИЯ И ВОЗДУХОЗАБОРА

Монтаж коаксиального дымохода.
Стандартный проход через стену.

Состав монтажного комплекта:

1.

Коаксиальный комплект дымоудаления:

a.

Колено подключения к котлу;

b.

Терминал для прохода через стену.

ТИПОВЫЕ СХЕМЫ МОНТАЖ А.

КОАКСИА ЛЬНЫЕ ДЫМОХОДЫ ДИАМЕТРОМ 60/100 ММ.

Монтаж коаксиального дымохода с изменением
направления дымохода и проходом через стену.

Состав монтажного комплекта:

1.

Коаксиальный комплект дымоудаления:

a.

Колено подключения к котлу;

b.

Терминал для прохода через стену.

2.

Удлинительный элемент (необходимое количество).

3.

Коаксиальное колено для изменения направления 90°

  (для данной схемы) или 45

°

.

Монтаж коаксиального дымохода с вертикальным
участком и проходом через стену.

Состав монтажного комплекта:

1.

Коаксиальный вертикальный адаптер (стартовый элемент).

2.

Коаксиальный вертикальный конденсатоотводчик.

3.

Удлинительный элемент (необходимое количество).

4.

Коаксиальное колено для изменения направления 90

°

 (для данной

схемы) или 45

°

.

5.

Коаксиальный терминал для прохода через стену (утепленный или
стандартный).

ВАЖНО!

 В случаях, когда невозможно обеспечить контруклон от котла

либо при наличии вертикальных участков трасс, необходимо использовать
конденсатоотводчик. Его установка производится на ближайшем к котлу
участке.

a

1

b

a

1

b

2

3

1

1

2

3

4

5

Монтаж коаксиального дымохода с проходом
через горизонтальное перекрытие/плоскую или
наклонную кровлю.

Состав монтажного комплекта:

1.

Коаксиальный вертикальный адаптер (стартовый элемент).

2.

Коаксиальный вертикальный конденсатоотводчик.

3.

Удлинительный элемент (необходимое количество).

4.

Терминал для прохода через горизонтальное перекрытие / плоскую
или наклонную кровлю.

5.

Манжета для прохода через горизонтальное перекрытие / плоскую или
наклонную кровлю.

ВАЖНО!

В случаях, когда невозможно обеспечить контруклон от котла

либо при наличии вертикальных участков трасс, необходимо использовать
конденсатоотводчик.

1

2

3

4

5

Монтаж систем дымоудаления ROYAL THERMO должен осуществляться квалифицированными работниками в соот-

ветствии с требованиями пожарной безопасности, а также с учетом требований и рекомендаций, изложенными в дан-
ном каталоге.

Дымоходы ROYAL THERMO – являются модульной системой. Соединение элементов происходит по раструбной тех-

нологии (вставка друг в друга) либо через специальные соединительные резиновые прокладки, закрепленные между
собой стягивающими хомутами.

Т Р Е Б О В А Н И Я   П О   М О Н ТА Ж У :

При сборке системы дымоудаления рекомендуется смазывать силиконом уплотняющие элементы (прокладки раз-

личного диаметра).

1.  При прокладке трасс рекомендуется устанавливать несущие кронштейны на расстоянии не менее 1,5 метров друг

от друга.

2.  При установке дымохода необходимо соблюдать минимальные расстояния от внешних стенок дымохода до ближай-

ших предметов:

a) для коаксиальных систем минимальный отступ от стен и перекрытий должен составлять не менее 35 мм (от легко-
горючих материалов – 30

0

 мм);

b) для газового канала раздельной системы дымо-
удаления - не менее 80 мм (от легкогорючих мате-
риалов – 450 мм).

3.  При монтаже дымохода следует выдерживать кон-

труклон (от котла) не менее 2

°

. В противном слу-

чае, скапливающийся конденсат может попасть в
камеру сгорания котла и привести к выходу котла
из строя. Попадание конденсата в котел может при-
вести к скорому выходу из строя теплообменника
и других частей котла.

4.  В случае, когда невозможно обеспечить контруклон

от котла либо при вертикальной прокладке трассы
необходимо установить конденсатоотводчик. Его
установка производится на ближайшем к котлу го-
ризонтальном участке, а при вертикальной проклад-
ке - сразу после стартового элемента.

5.  Монтаж дымохода для конденсационных котлов не-

обходимо осуществлять под углом 3

°

, благодаря

чему образующийся конденсат попадает обратно
в котел. Это обеспечивается специальной конструк-
цией дымоходов для конденсационных котлов
ROYAL THERMO.

6.  Проход через крышу осуществляется с помощью

специального терминала. Внешний контур терми-
нала выполнен из специального термостойкого
пластика. Верх терминала закрыт специальной за-
глушкой, предотвращающей попадание осадков
внутрь канала.

7.  В месте прохода дымохода через крышу, устанавливается манжета для наклонной или горизонтальной крыши. Ман-

жета используются для уплотнения места прохода дымохода через крышу.

8.  Допускается уменьшение длины прямых участков элементов дымоудаления. Срез производится со стороны, где тру-

ба (либо две трубы в случае с коаксиальными системами) заканчивается подключением типа «папа». В коаксиальных
системах необходимо выдержать первоначальное соотношение длин внешней и внутренней трубы относительно друг
друга. Срез производится под прямым углом.

9.  Запрещается располагать электрические приборы непосредственно под трассами систем дымоудаления и воздухо-

забора.

10. Запрещается накрывать трассы дымоходов, производить сушку вещей, используя тепло дымохода, а также греться

при непосредственном контакте с дымоходом.

МОНТАЖ СИСТЕМ
ДЫМОУД А ЛЕНИЯ И ВОЗДУХОЗАБОРА

3°

2°

Угол наклона дымохода

для конденсационных котлов

Угол наклона

стандартного  дымохода

Внешн

яя

 с

тена
