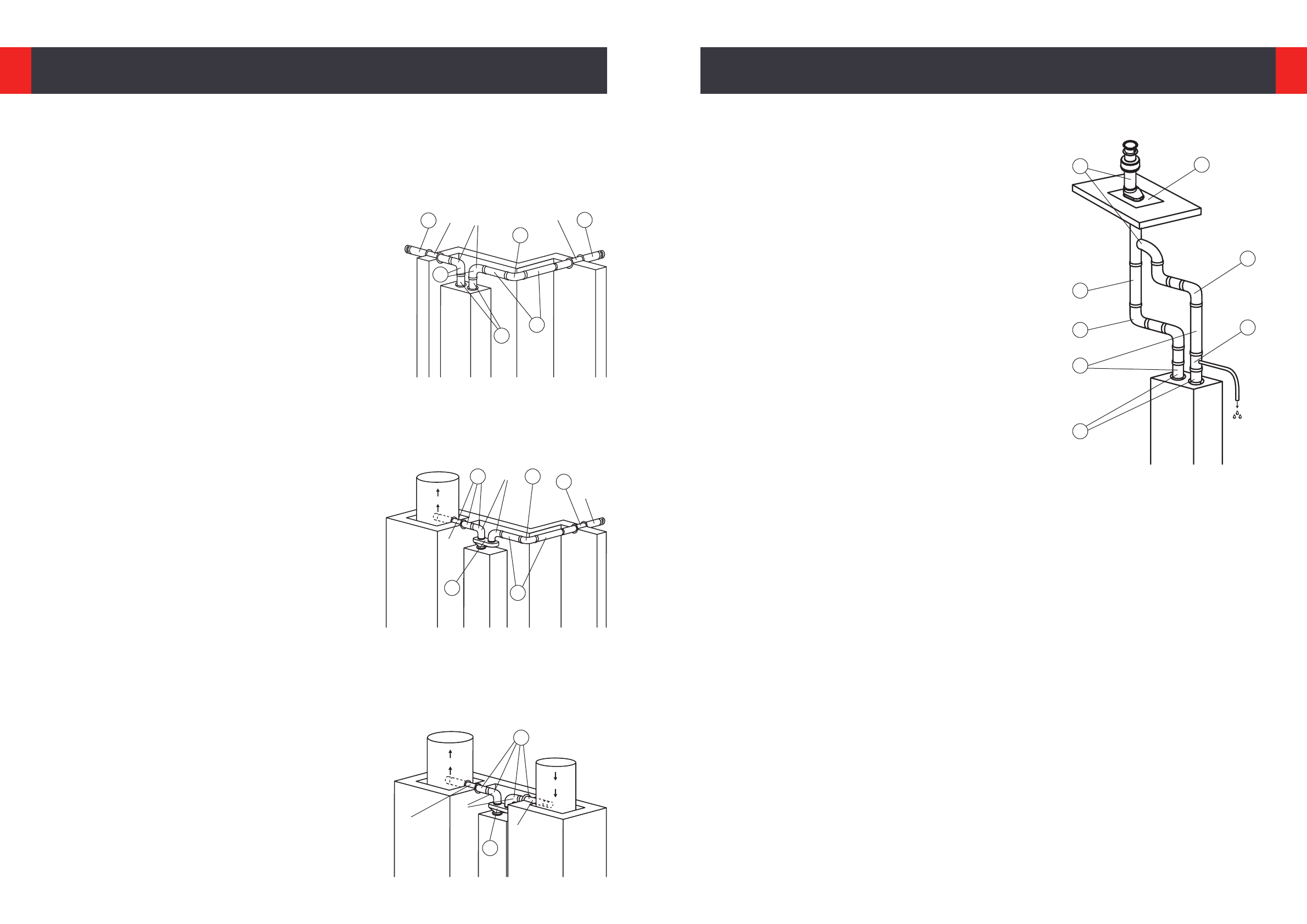

Вертикальный монтаж раздельного дымохода.
Проход через горизонтальное перекрытие /
плоскую или наклонную кровлю. Забор воздуха
осуществляется с улицы, дымоудаление - на
улицу.
Состав монтажного комплекта:
1.
Адаптер разделительный моноблочный либо двухблочный (для данной
схемы) – стартовый элемент.
2.
Удлинительный элемент (необходимое количество).
3.
Вертикальный конденсатоотводчик раздельного дымохода на дымо-
отводящей трубе.
4.
Колено для изменения направления 90
°
(для данной схемы) или 45
°
.
5.
Терминал для прохода через горизонтальное перекрытие / плоскую
или наклонную кровлю.
6.
Манжета для прохода через горизонтальное перекрытие / плоскую или
наклонную кровлю.
ВАЖНО!
Допускается изменение длины прямых участков элементов
дымоудаления. Срез производится со стороны, где трубы заканчиваются
подключением типа «папа». Срез производится под прямым углом.
ВАЖНО!
В случаях, когда невозможно обеспечить контруклон от котла
либо при наличии вертикальных участков трасс, необходимо использо-
вать конденсатоотводчик. Его установка производится на ближайшем к
котлу участке.
МОНТАЖ СИСТЕМ
ДЫМОУД А ЛЕНИЯ И ВОЗДУХОЗАБОРА
2
5
4
4
1
2
6
3
ТИПОВЫЕ СХЕМЫ МОНТАЖА.
РАЗДЕЛЬНЫЕ ДЫМОХОДЫ ДИАМЕТРОМ 80 ММ.
Монтаж раздельного дымохода с изменением
направления дымохода. Забор воздуха
осуществляется с улицы, дымоудаление - на
улицу. Вывод терминалов через стены.
Состав монтажного комплекта:
1.
Адаптер разделительный моноблочный или двухблочный (для данной
схемы) - стартовый элемент.
2.
Комплект универсальный разделительный:
a.
Колено для изменения направления 90
°
(2 шт.).
b.
Терминал дымоудаления для прохода через стену.
c.
Терминал воздухозабора для прохода через стену.
3.
Удлинительный элемент (необходимое количество).
4.
Колено для изменения направления 90
°
(для данной схемы) или 45
°
.
Монтаж раздельного дымохода с изменением
направления дымохода. Забор воздуха
осуществляется с улицы, дымоудаление - в
шахту. Вывод терминалов через стены.
Состав монтажного комплекта:
1.
Адаптер разделительный моноблочный (для данной схемы) или двух-
блочный - стартовый элемент.
2.
Комплект универсальный разделительный:
a.
Колено для изменения направления 90
°
(2 шт.).
b.
Терминал дымоудаления для прохода через стену.
c.
Терминал воздухозабора для прохода через стену.
3.
Удлинительный элемент (необходимое количество).
4.
Колено для изменения направления 90
°
(для данной схемы) или 45
°
.
Монтаж раздельного дымохода. Стандартный
монтаж. Забор воздуха осуществляется из
шахты, дымоудаление - в шахту. Вывод
терминалов через стены.
Состав монтажного комплекта:
1.
Адаптер разделительный моноблочный (для данной схемы) или двух-
блочный – стартовый элемент.
2.
Комплект универсальный разделительный:
a.
Колено для изменения направления 90
°
(2 шт.).
b.
Терминал дымоудаления для прохода через стену.
c.
Терминал воздухозабора для прохода через стену.
МОНТАЖ СИСТЕМ
ДЫМОУД А ЛЕНИЯ И ВОЗДУХОЗАБОРА
a
b
ɫ
2
2
1
3
4
4
a
ɫ
4
2
1
3
2
b
a
b
ɫ
2
1
