7

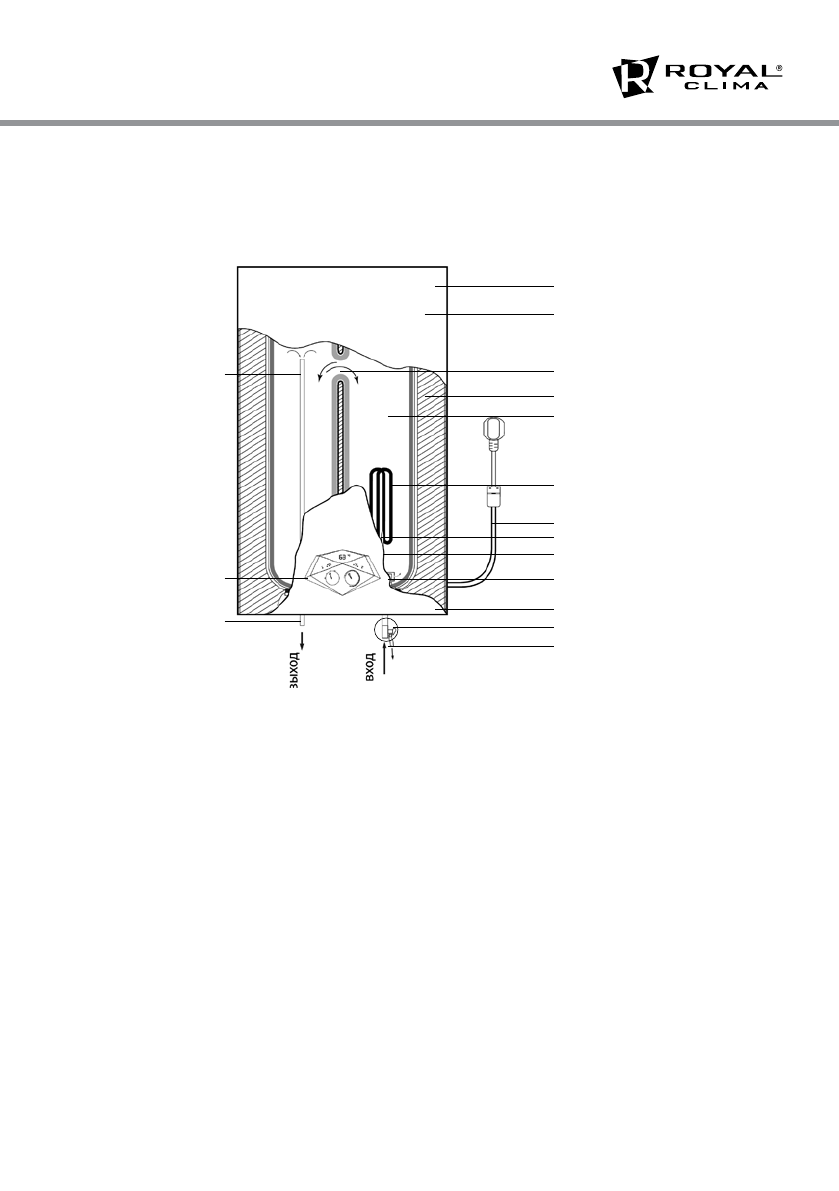

УСТРОЙСТВО ВОДОНАГРЕВАТЕЛЯ

Рис. 2

1. Верхняя комбинированная защитная крышка

2. Внешний декоративный корпус

3. Система переливов (3 перелива)

4. Теплоизоляционный слой из пенополиуретана

5. Внутренний резервуар

6. Нагревательный элемент

7. Сетевой шнур с эл. вилкой и УЗО

8. Трубка температурного датчика

9. Защитный магниевый анод

10. Входной патрубок с рассекателем

11. Нижняя комбинированная защитная крышка

12. Комбинированный предохранительный клапан

(требуется обязательная установка на патрубок подачи холодной воды)

13. Аварийный слив избыточного давления воды (при работе водонагревателя возможно слабое

подтекание воды из отверстия аварийного слива. Это нормально)

14. Патрубок выхода горячей воды

15. Верхняя часть патрубка забора горячей воды.

16. Панель управления

11

12

13

1
2

3
4

5

6
7

8

9
10

14

16

15

Серия Diamante Сollezione, Diamante Inox Сollezione
