13

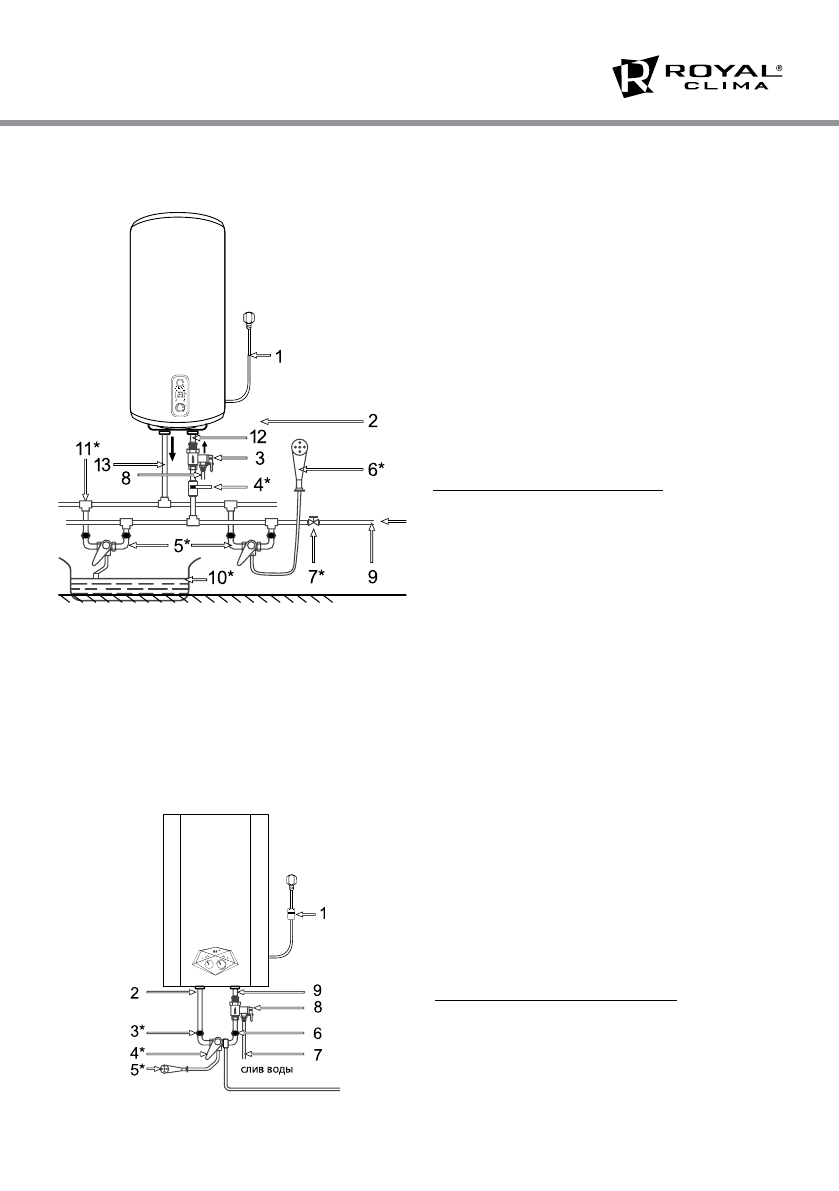

Способы монтажа водонагревателя

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 6.

Рис. 6

1.  Сетевой шнур с вилкой

2.  Смонтированный водонагреватель

3.  Комбинированный предохранительный

клапан

4.  Кран входа холодной воды*

5.  Смеситель*

6.  Душевая насадка*

7.  Отсечной кран водопроводной магистрали

8.  Сливная трубка

9.  Водопроводная магистраль

10. Ванна*

11. Тройник*

12. Входной патрубок

13. Выходной патрубок

* Не входит в комплект поставки

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления представлен на рис. 7.

Рис. 7

1.  Сетевой шнур с вилкой и УЗО

2.  Выходной патрубок

3.  Кран регулировки потока горячей воды*

4.  Смеситель*

5.  Душевая насадка*

6.  Кран регулировки потока холодной воды

7.  Сливная трубка

8.  Комбинированный предохранительный

клапан

9.  Входной патрубок

* Не входит в комплек т поставки

Модели Diamante Сollezione, Diamante Inox Сollezione, и

Diamante Inox Collezione Orizzonte

УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

слив воды

холодная вода

слив воды
