УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Способы монтажа водонагревателя

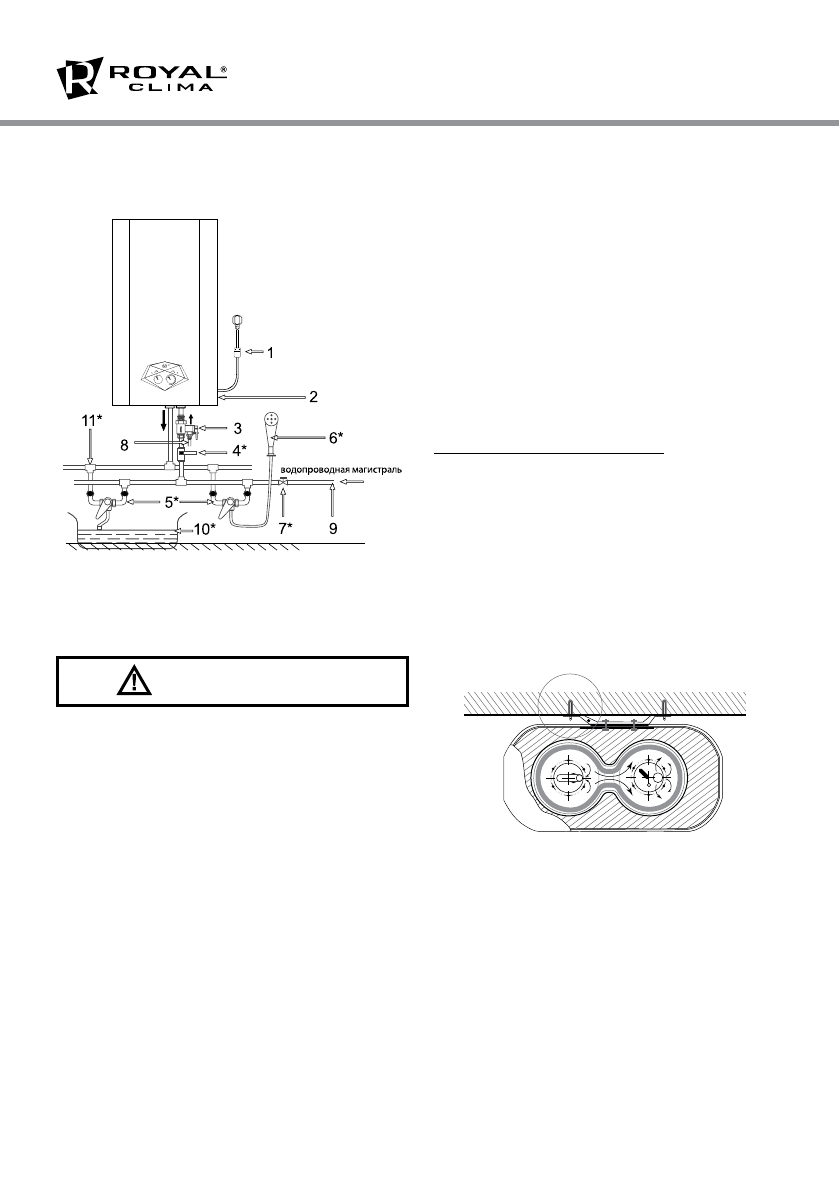

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 8.

Рис. 8

1.  Сетевой шнур с вилкой

2.  Смонтированный водонагреватель

3.  Комбинированный предохранительный

клапан

4.  Кран входа холодной воды *

5.  Смеситель *

6.  Душевая насадка *

7.  Отсечной кран водопроводной магистрали

8.  Сливная трубка

9.  Водопроводная магистраль

10. Ванна

11. Тройник

* Не входит в комплект поставки

Монтаж водонагревателя

Рис. 9

Пожалуйста, для установки водонагревателя

используйте принадлежности, предоставлен-

ные производителем. Электрический водо-

нагреватель нельзя крепить на стене до того,

как вы убедитесь, что кронштейн установлен

надёжно и прочно. В противном случае элек-

трический водонагреватель может упасть

со стены, что может привести к его повре-

ждению и даже к серьёзным происшествиям

с причинением вреда здоровью и получением

травм. При определении точек для отверстий

под анкерные болты следует предусмотреть

свободное пространство между нижней ча-

стью водонагревателя и полом не менее 0,6 м.

ВНИМАНИЕ!
