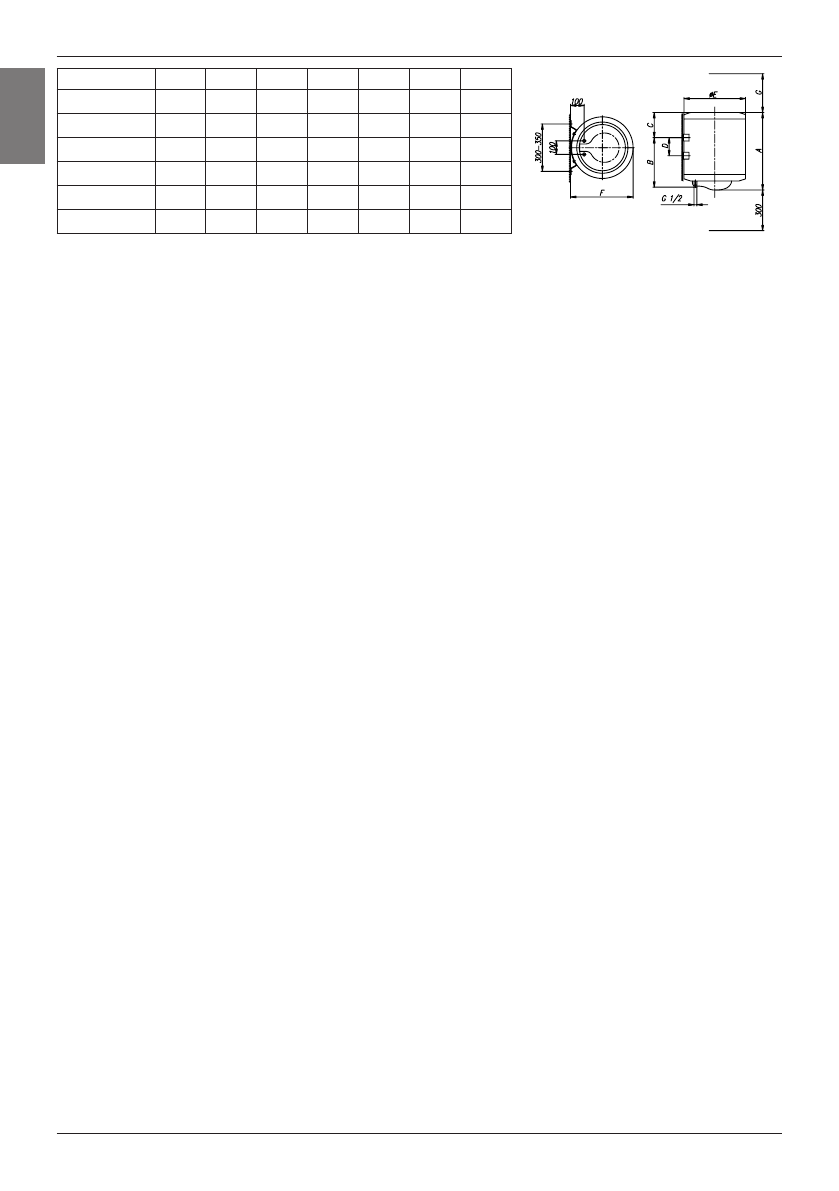

Die Einbaumaße [mm]
ANSCHLUSS AN DAS WASSERLEITUNGSNETZ
Die Wasseristallation muss gemäß DIN 1988 durchgefürt werden. Zu-und Ableitung sind an
den Röhren des Warmwaserbereiters farbig gekennzeichnet. Zuleitung des kalten Wassers
ist blau, Ableitung des warmen Wassers ist aber rot. Den Warmwasserbereiter können Sie
an das Wasserleitungsnetz auf zwei Weisen anschliessen. Geschlossenes Drucksytem des
Anschlusses ermöglicht die Abnahme an mehreren Abnahmestellen, das ofene Drucklose
System aber erlaubt nur eine Abnahmestelle. Mit Hinsicht auf gewähltes Anschlussystem
müssen Sie auch entsprechende Mischbatterien anschaffen.
Bei offenem drucklosem System muss vor dem Warmwasserbereiter ein Rückschlagventil
eingebaut werden, das den Wasseerausfluss aus den Kessel, wenn es im Wassernetz kein
Wasser gibt vermeidet. Bei diesem Anschlussystem müssen Sie eine Vorlauf Mischbatterie
verwenden. Bei erwärmen vergrössert sich das Wasserwolumen was zu tropfen aus den
Auslaufrohr der Mischbaterie fürt. Wenn die eingestellte Wassertemperatur erreicht ist endet
das tropfen. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tröpfeln
des Wassers nicht verhindern, sondern Sie können die Batterie nur verderben.
Bei geschlossenem Drucksystem des Anschlusses müssen Sie an Abnahmestelle
DruckMischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein
baumustergepruftes Sicherheitsventil an das Zulaufrohr einzubauen oder eine
Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel
verhindert. Die Auslauföffnung am Sicherheitsventil muss unbedingt den Ausgang zum
Luftdruck haben.
Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen Sie selber
periodische Kontrollen ausführen. Da der Wasserücklauf zurück in das Wasserleitungsnetz
verhindert ist kann es zum Tröpfeln des Wassers aus der Ablauföffnung des Sicherheitsventils
kommen. Das tröpfende Wasser können Sie in den Abflusss über den Auffaaangsausatz den
Sie unter das Sicherheitsventil anbringen leiten. Das Ablflussrohr, das unter dem Ablauf des
Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung
einzubauen.
Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das
tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das
Tröpfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des
Warmwasserbereiters eingebaut wird. Das Sicherheitsventil muss regelmäßig betrieben
werden, um Kalkablagerungen zu entfernen un zum Überprüfen, dass es nich blockiert ist.
D
A
B
C
D
E
F
G
TGU 50 N 561 365 185 145 461 454 130
TGU 80 N 766 565 190 345 461 454 180
TGU 100 N 926 715 200 495 461 454 260
TGU 120 N 1081 865 205 645 461 454 260
TGU 150 N 1296 1065 220 845 461 454 260
TGU 200 N 1505 1050 435 800 507 500 260
