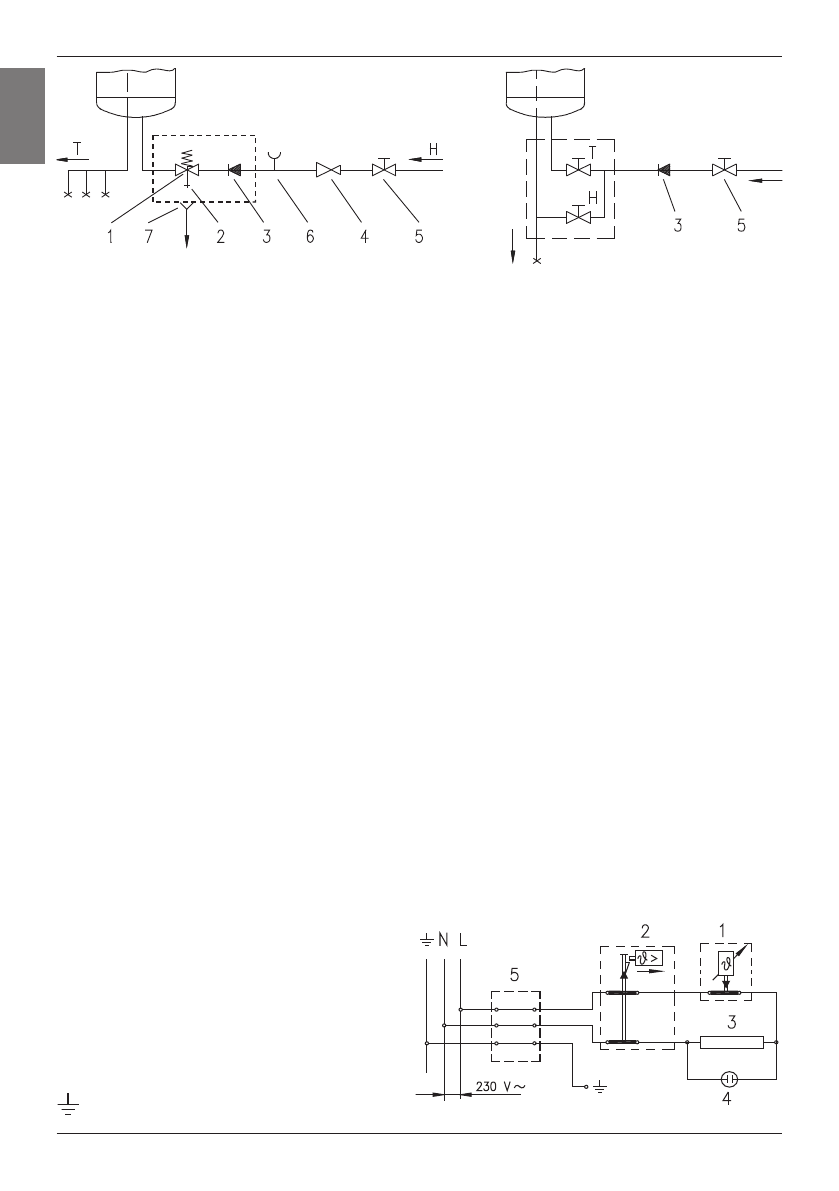

Legenda: 1 - Zawór bezpieczeństwa

6 - Nadstawek próbny

2 - Zawór próbny

7 - Nadstawek do zbierania wody,

3 - Zawór zwrotny

      podłączenie do odpływu wody

4 - Zawór redukcyjny ciśnienia

H - Woda zimna

5 - Zawór odcinający

T - Woda ciepła

System zamknięty (ciśnieniowy)

     System otwarty (nieciśnieniowy)

Pomiędzy  podgrzewacz  i  zawór  bezpieczeństwa  ne  wolno  zamontować
zaworu  odcinającego,  gdyż  w  ten  sposób  uniemożliwia  się  działanie  zaworu
bezpieczeństwa.

Podgrzewacz  wody  można  bez  zaworu  redukcyjnego  podłączyć  do  domowej  instalacji
wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa (5 barów). Jeśli ciśnienie
przekracza 0,5 MPa (5 barów) musimy obowiązkowo wmontować zawór redukcyjny.
Przed  podłączeniem  elektrycznym  podgrzewacz  wody  należy  napełnić  wodą.  Podczas
pierwszego  napełniania  przekręcić  uchwyt  ciepłej  wody  na  baterii.  Podgrzewacz  jest
napełniony, gdy z baterii zacznie cieknąć woda.

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Przed  podłączeniem  podgrzewacza  do  instalacji  elektrycznej  należy  do  podgrzewacza
wmontować kabel podłączeniowy. Aby tego dokonać należy usunąć pokrywę ochronną z
podgrzewacza.
Podłączenie  podgrzewacza  do  instalacji  elektrycznej  musi  odpowiadać  wymogom
określonym  przez  standardy  dotyczące  instalacji  elektrycznej.  Ponieważ  podgrzewacz
nie  posiada  elementu,  który  umożliwiałby  jego  stałe  wyłączenie  z  instalacji  elektrycznej,
musimy  pomiędzy  nim  a  stałą  domową  instalacją  elektryczną,  zamontować  taki
przełącznik,  który  przerywa  oba  bieguny  zasilania.  Odległość  pomiędzy  jego  otwartymi
kontaktami musi wynosić przynajmniej 3 mm.

Legenda:
1 - Termostat
2 - Bezpiecznik temperaturowy
3 - Grzałka
4 - Lampka sygnalizacyjna
5 - Klamra podłączeniowa
L -    Przewód fazowy
N -   Przewód zerowy

 - Przewód uziomowy

          Shemat połączeń elektrycznych
