33

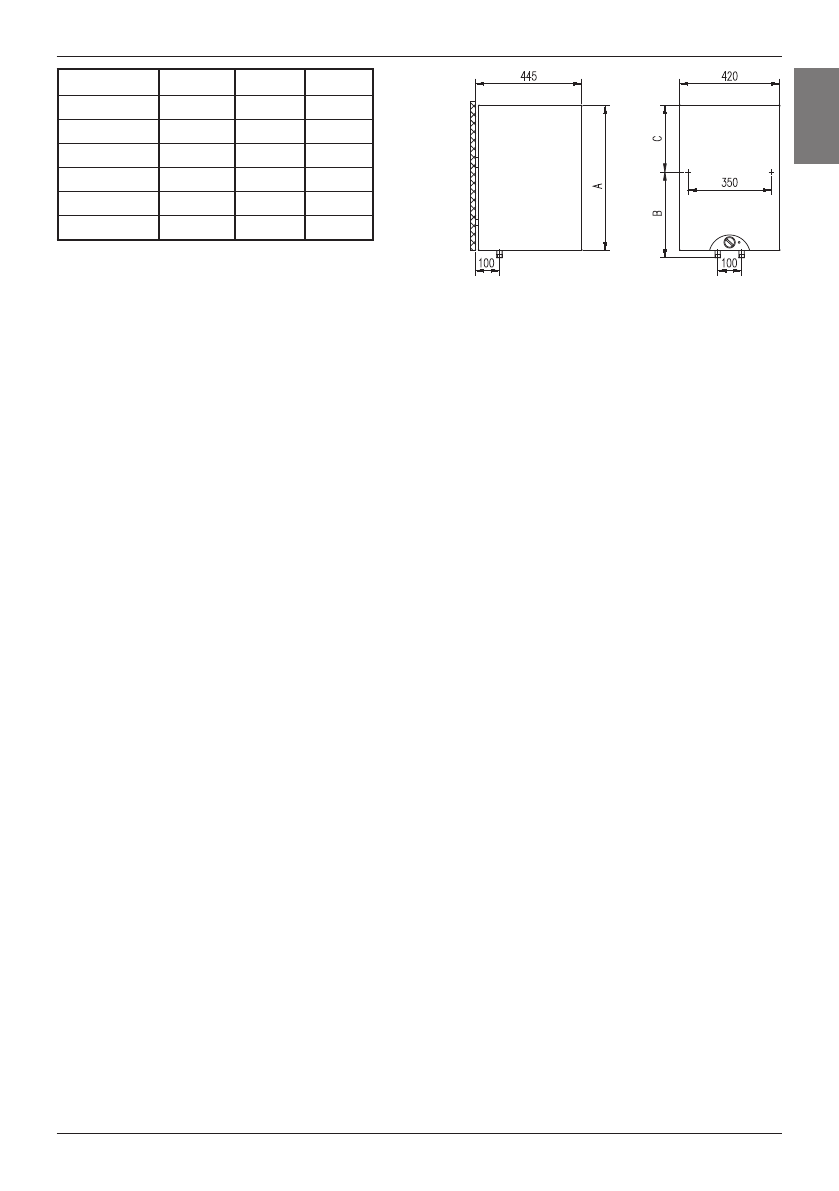

A bojler csatlakoztatási és összeszerelési méretei [mm]
CSATLAKOZTATÁS A VÍZHÁLÓZATRA
A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A hideg
vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.
A bojlert kétféleképpen lehet a vízvezeték hálózatra csatlakoztatni. A zárt, yomórendszerű
csatlakozás több fogyasztóhelyen történő vízvételezést tesz lehetővé, a nyitott, nem
nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszertől
függően megfelelő keverőcsaptelepeket is be kell szereznie.
Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely
megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél
a csatlakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben
a melegítés hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A
keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de
eltörheti a csaptelepet.
Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell alkalmazni.
A biztonságos működés érdekében a bevezető csőre feltétlenül biztonsági szelepet vagy
olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás
a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen.
Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a
nyomás. Tekintettel arra, hogy a víz a vízvezeték hálozatba történő visszajutása akadályba
ütközik, a biztonsági szelep kifolyó nyílásán víz csöpöghet. A csöpögő vizet a biztonsági
szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt
elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.
Amennyiben a helytelenül végzett szerelés miatt a visszacsapó szelepből csöpögő vizet
nem lehet a kifolyó csőbe vezetni, úgy a csöpögést egy 3 literes tágulási tartálynak a bojler
befolyó csövébe való beépítésével lehet megszüntetni.
A visszacsapó szelep helyes működésének ellenőrzését Önnek kell elvégeznie
14 naponta. Ellenőrzéskor a kar elmozdításával vagy az anyacsavar szelepről való
lecsavarásával (a visszacsapó szelep típusától függően) ki kell nyitni a visszacsapó szelep
kifolyó csövét. Ha a szelep kifolyó csövén kifolyik a víz, az azt jelenti, hogy a visszacsapó
szelep tökéletesen működik.
H
A
B
C
OTG 30
510
310
235
OTG 50
690
470
250
OTG 65
820
605
245
OTG 80
950
735
245
OTG 100 1125
900
255
OTG 120 1300
900
430
