17

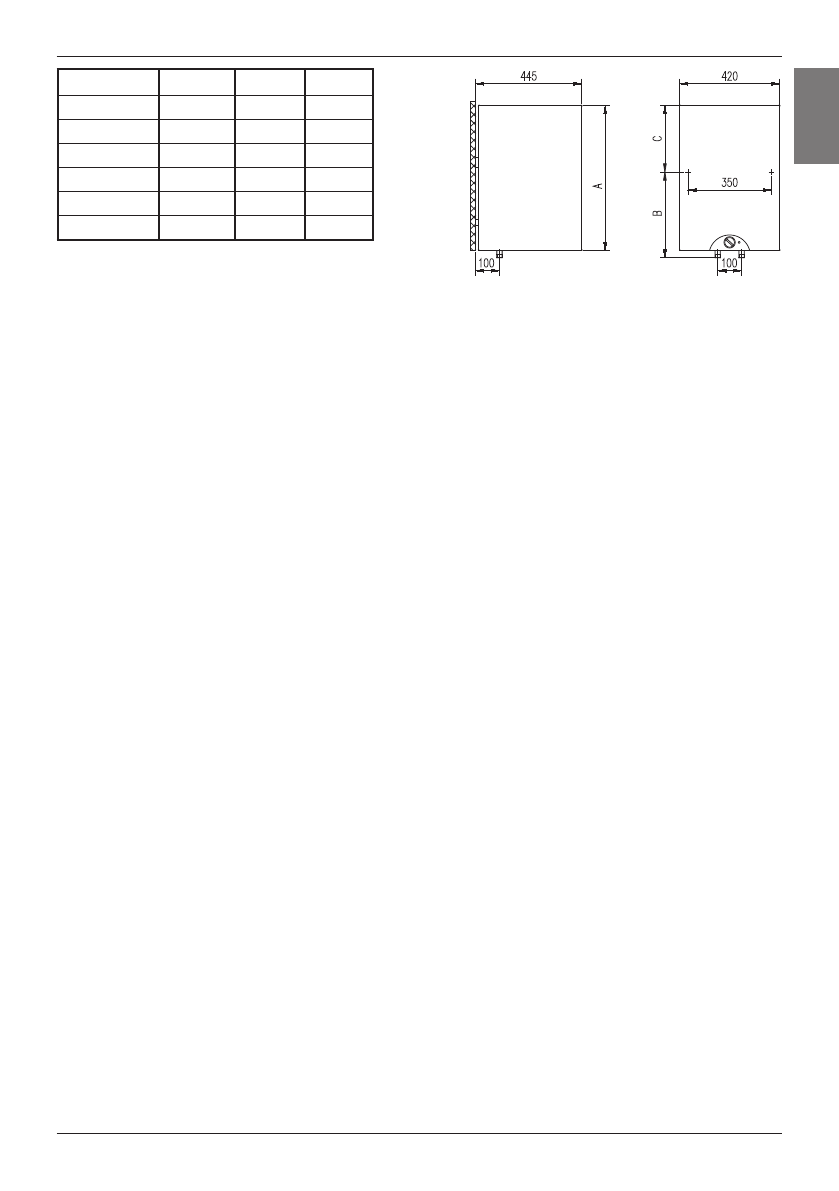

Dimensions of the water heater for installation and connection [mm]

CONNECTION TO THE WATER SUPPLY

The water heater connections for the in-flowing and out-flowing water are colour-coded.
The connection for the supply of cold water is coloured blue, while the hot water outlet is
coloured red.
The  water  heater  may  be  connected  to  the  water  supply  in  two  ways.  The  closed-circuit
pressure  system  enables  several  points  of  use,  while  the  open-circuit  gravity  system
enables a single point of use only. The mixer taps must also be purchased in accordance
with the selected installation mode.
The  open-circuit  gravity  system  requires  the  installation  of  a  non-return  valve  in  order  to
prevent  the  water  from  draining  out  of  the  tank  in  the  event  of  the  water  supply  running
dry or being shut down. This installation mode requires the use of an instantaneous mixer
tap. As the heating of water expands its volume, this causes the tap to drip. The dripping
cannot be stopped by tightening it further; on the contrary, the tightening can only damage
the tap.
The  closed-circuit  pressure  system  requires  the  use  of  pressure  mixer  taps.  For  safety
reasons the supply pipe must be fitted with a return safety valve or alternatively, a valve of
the  safety  class  that  prevents  the  pressure  in  the  tank  from  exceeding  the  nominal
pressure by more than 0.1 MPa.
The heating of water in the heater causes the pressure in the tank to increase to the level
set  by  the  safety  valve.  As  the  water  cannot  return  to  the  water  supply  system,  this  can
result in the dripping from the outlet of the safety valve. The drip can be piped to the drain
by installing a catching unit just below the safety valve. The drain installed below the safety
valve outlet must be piped down vertically and located in the environment that is free from
the onset of freezing conditions.
In  case  the  existing  plumbing  does  not  enable  you  to  pipe  the  dripping  water  from  the
return safety valve into the drain, you can avoid the dripping by installing a 3-litre expansion
tank on the inlet water pipe of the boiler.
You  should  ensure  that  the  return  safety  valve  is  functioning  properly  by  checking  it  on
a regular basis i.e. every 14 days. To check the valve, you should open the outlet of the
return safety valve by turning the handle or unscrewing the nut of the valve (depending on
the type of the valve). The valve is operating properly if the water comes out of the nozzle
when the outlet is open.

GB

A

B

C

OTG 30

510

310

235

OTG 50

690

470

250

OTG 65

820

605

245

OTG 80

950

735

245

OTG 100 1125

900

255

OTG 120 1300

900

430
