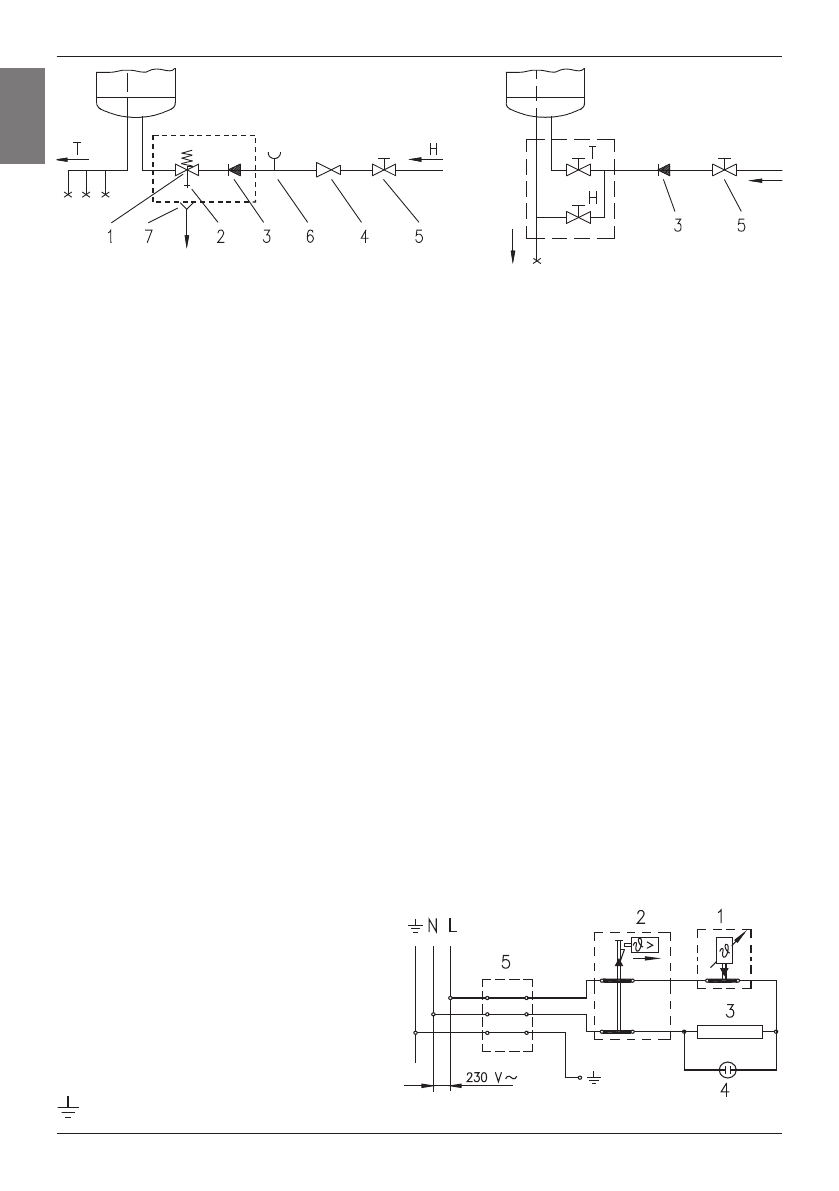

Legenda:  1 - Bezpečnostní ventil

6- Zkušební nastavec

2 - Zkušební ventil

7- Trychtýř s přípojkou na odtok

3 - Zpetný ventil

4 - Redukční ventil

H- Studená voda

5 - Uzavírací ventil

T- Teplá voda

Uzavřený (tlakový) systém

Otevřený (průtokový) systém

Mezi aparát a zpětný bezpečnostní ventil nemontujte uzavírací ventil, protože tím
vyloučíte funkci bezpečnostního ventilu.

Ohřívač  vody  můžete  připojit  na  domovní  vodovodní  síť  bez  redukčního  ventilu,  pokud
je  tlak  v  síti  nižší  než  0,5  MPa  (5  bar).  Jestliže  tlak  přesahuje  0,5  MPa  (5  bar),  musíte  v
každém případě zabudovat redukční ventil.
Před  připojením  k  elektrické  síti  musíte  aparát  nejdříve  naplnit  vodou.  První  plnění
provedete tak, že na směšovací baterii otevřete ventil teplé vody. Aparát je naplněn, když
se na odtočné trubce směšovací baterie objeví voda.

PŘIPOJENÍ NA ELEKTRICKOU SÍŤ

Před  připojením  na  elektrickou  sít’  je  třeba  do  topného  tělesa  zabudovat  přípojný  kabel,
proto  musíte  sejmout  ochranný  umělohmotný  kryt.  Za  tím  účelem  musíte  z  ohřívače
odšroubovat ochranné víko.
Připojení topného tělesa na elektrickou sít’ musí probíhat v souladu s normami elektrického
vedení. Protože topné těleso nemá prvek, který by jej trvale odpojil od elektrické sítě, je
třeba na kabelovém propojení mezi ním a trvalým vedením zabudovat takový spínač, který
přerušuje oba póly napájení a má mezi otevřenými kontakty průchod nejméně 3 mm.

Legenda:
1 - Termostat
2 - Bimetalová pojistka
3 - Ohřívač
4 - Kontrolní světélko
5 - Prípojná svorka

L - Fázový vodic
N - Neutrální vodic

 - Ochranný vodic

         Schéma elektrického propojení

C

Z
