9

D

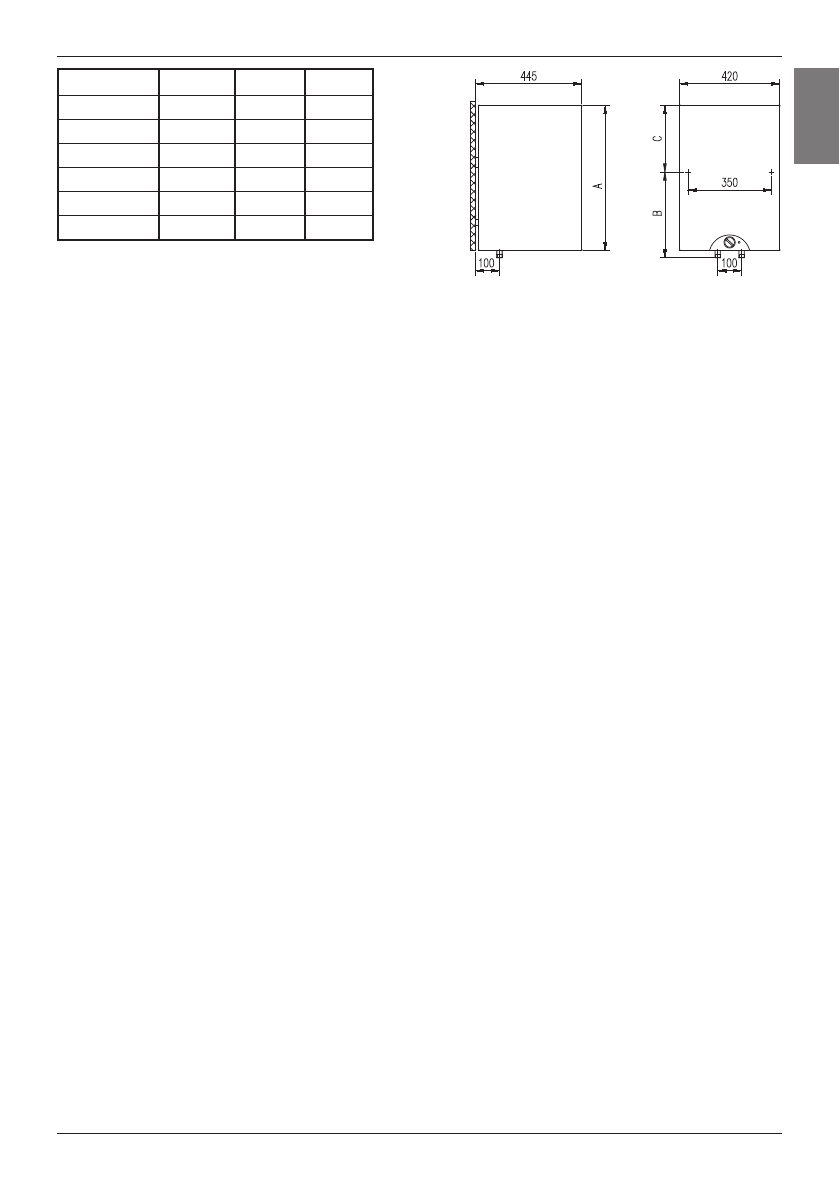

Anschluss - und Montagemasse des Warmwasserbereiters [mm]

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Zu-und  Ableitung  sind  an  den  Röhren  des  Warmwaserbereiters  farbig  gekennzeichnet.  Zuleitung
des kalten Wassers ist blau, Ableitung des warmen Wassers ist aber rot. Den Warmwasserbereiter
können Sie an das Wasserleitungsnetz auf zwei Weisen anschliessen. Geschlossenes Drucksytem
des  Anschlusses  ermöglicht  die  Abnahme  an  mehreren  Abnahmestellen,  das  ofene  Drucklose
System  aber  erlaubt  nur  eine  Abnahmestelle.  Mit  Hinsicht  auf  gewähltes  Anschlussystem  müssen
Sie auch entsprechende Mischbatterien anschaffen.
Bei  offenem  drucklosem  System  muss  vor  dem  Warmwasserbereiter  ein  Rückschlagventil
eingebaut werden, das den Wasseerausfluss aus den Kessel, wenn es im Wassernetz kein Wasser
gibt  vermeidet.  Bei  diesem  Anschlussystem  müssen  Sie  eine  Vorlauf  Mischbatterie  verwenden.
Bei  erwärmen  vergrössert  sich  das  Wasserwolumen  was  zu  tropfen  aus  den  Auslaufrohr  der
Mischbaterie  fürt.  Wenn  die  eingestellte  Wassertemperatur  erreicht  ist  endet  das  tropfen.  Mit
starkem  Anziehen  des  Griffes  an  der  Mischbatterie  können  Sie  das  Tröpfeln  des  Wassers  nicht
verhindern, sondern Sie können die Batterie nur verderben.
Bei  geschlossenem  Drucksystem  des  Anschlusses  müssen  Sie  an  Abnahmestelle  Druck-
Mischbatterien  verwenden.  Für  eine  sichere  Betriebsweise  ist  unbedingt  ein  Sicherheitsventil  an
das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1
MPa über Nominal im Kessel verhindert.
Bei  Erhitzung  des  Wassers  im  Warmwasserbereiter  wird  der  Wasserdruck  im  Kessel  bis  zur
Grenze  erhöht,  die  im  Sicherheitsventil  eingestellt  ist.  Da  der  Wasserücklauf  zurück  in  das
Wasserleitungsnetz  verhindert  ist  kann  es  zum  Tröpfeln  des  Wassers  aus  der  Ablauföffnung
des  Sicherheitsventils  kommen.  Das  tröpfende  Wasser  können  Sie  in  den  Abflusss  über  den
Auffaaangsausatz den Sie unter das Sicherheitsventil anbringen leiten. Das Ablflussrohr, das unter
dem  Ablauf  des  Sicherheitsventils  angebracht  wird,  ist  senkrecht  nach  unten  und  in  frostfreier
Umgebung einzubauen.
Gibt  es  wegen  einer  unsachgemäß  ausgeführten  Installation  keine  Möglichkeit,  das  tropfende
Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem
ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird.
Um eine einwandfreie Funktion des Rückschlagventils zu sichern, müssen regelmäßige Prüfungen
vierzehntäglich  durchgeführt  werden.  Bei  der  Prüfung  ist  durch  das  Betätigen  des  Hebels  oder
Lösen der Ventilmutter (je nach dem Ventiltyp) der Auslauf des Rückschlagventils zu öffnen. Dabei
muss aus dem Auslaufdüse Wasser austreten, um die Fehlerlosigkeit des Ventils aufzuweisen.

A

B

C

OTG 30

510

310

235

OTG 50

690

470

250

OTG 65

820

605

245

OTG 80

950

735

245

OTG 100 1125

900

255

OTG 120 1300

900

430
