5

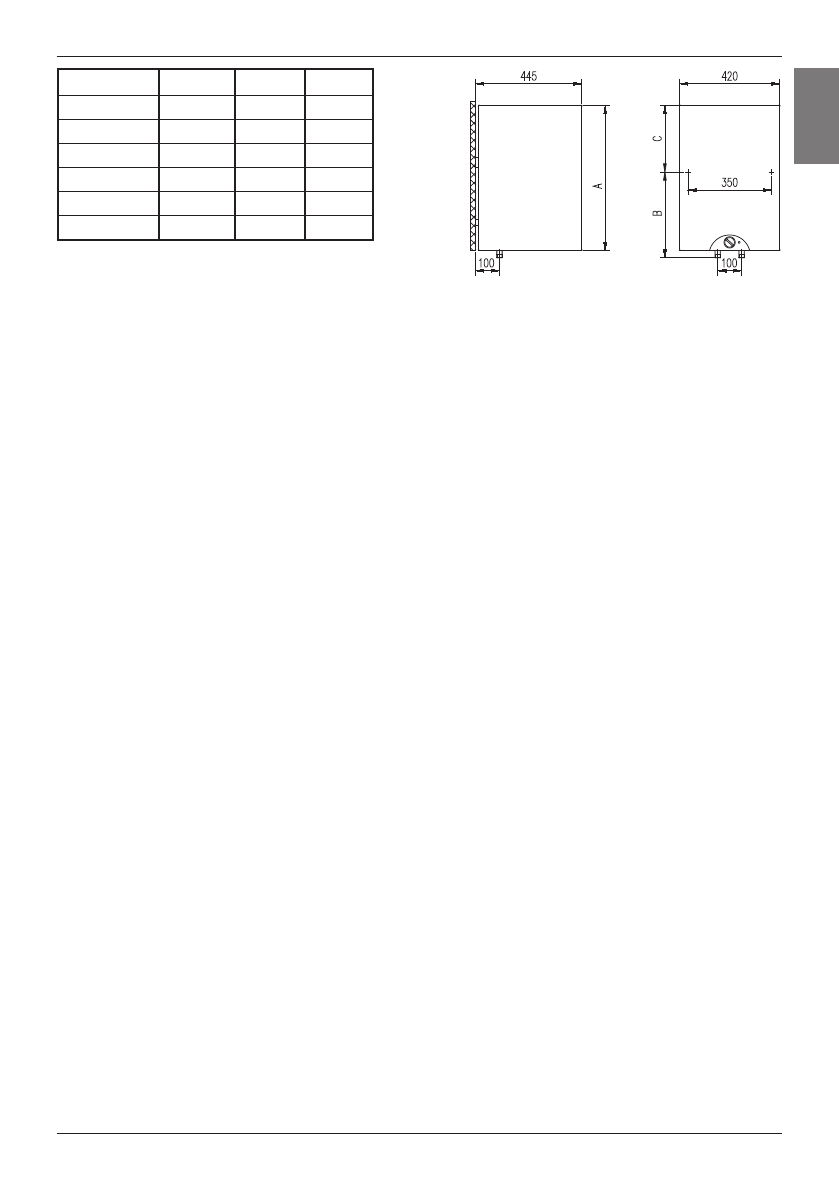

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode

je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem

priključitve  omogoča  odjem  vode  na  več  odjemnih  mestih,  odprti,  netlačni  sistem

pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate

nabaviti  tudi  ustrezne  mešalne  baterije.  Pri  odprtem,  netlačnem  sistemu  je  treba

pred  grelnik  vgraditi  protipovratni  ventil,  ki  preprečuje  iztekanje  vode  iz  kotla,  če

v  omrežju  zmanjka  vode.  Pri  tem  sistemu  priključitve  morate  uporabiti  pretočno

mešalno  baterijo.  V  grelniku  se  zaradi  segrevanja  prostornina  vode  povečuje,  to

pa  povzroči  kapljanje  iz  cevi  mešalne  baterije.  Z  močnim  zategovanjem  ročaja

na  mešalni  bateriji  kapljanja  vode  ne  morete  preprečiti,  temveč  lahko  baterijo  le

pokvarite.

Pri  zaprtem,  tlačnem  sistemu  priključitve  morate  na  odjemnih  mestih  uporabiti

tlačne  mešalne  baterije.  Na  dotočno  cev  je  zaradi  varnosti  delovanja  obvezno

treba  vgraditi  varnostni  ventil  ali  varnostno  grupo,  ki  preprečuje  zvišanje  tlaka  v

kotlu  za več  kot 0,1  MPa  nad nominalnim.  Pri  segrevanju vode  v grelniku  se  tlak

vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje

vode  nazaj  v  vodovodno  omrežje  preprečeno,  lahko  pride  do  kapljanja  vode  iz

odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko

lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena

pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol

in v okolju, kjer ne zmrzuje.

V  primeru,  da  zaradi  neustrezno  izvedene  inštalacije  nimate  možnosti,  da  bi

kapljajočo vodo iz varnostnega ventila speljali v odtok, se lahko kapljanju izognete

z vgradnjo ekspanzijske posode volumna 3l na dotočni cevi grelnika.

Za  pravilno  delovanje  varnostnega  ventila  morate  sami  izvajati  redne  kontrole

vsakih 14 dni. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila

(odvisno  od  tipa  ventila)  odpreti  iztok  iz  varnostnega  ventila.  Pri  tem  mora  priteči

skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.

SL

O

A

B

C

OTG 30

510

310

235

OTG 50

690

470

250

OTG 65

820

605

245

OTG 80

950

735

245

OTG 100 1125

900

255

OTG 120 1300

900

430
