10

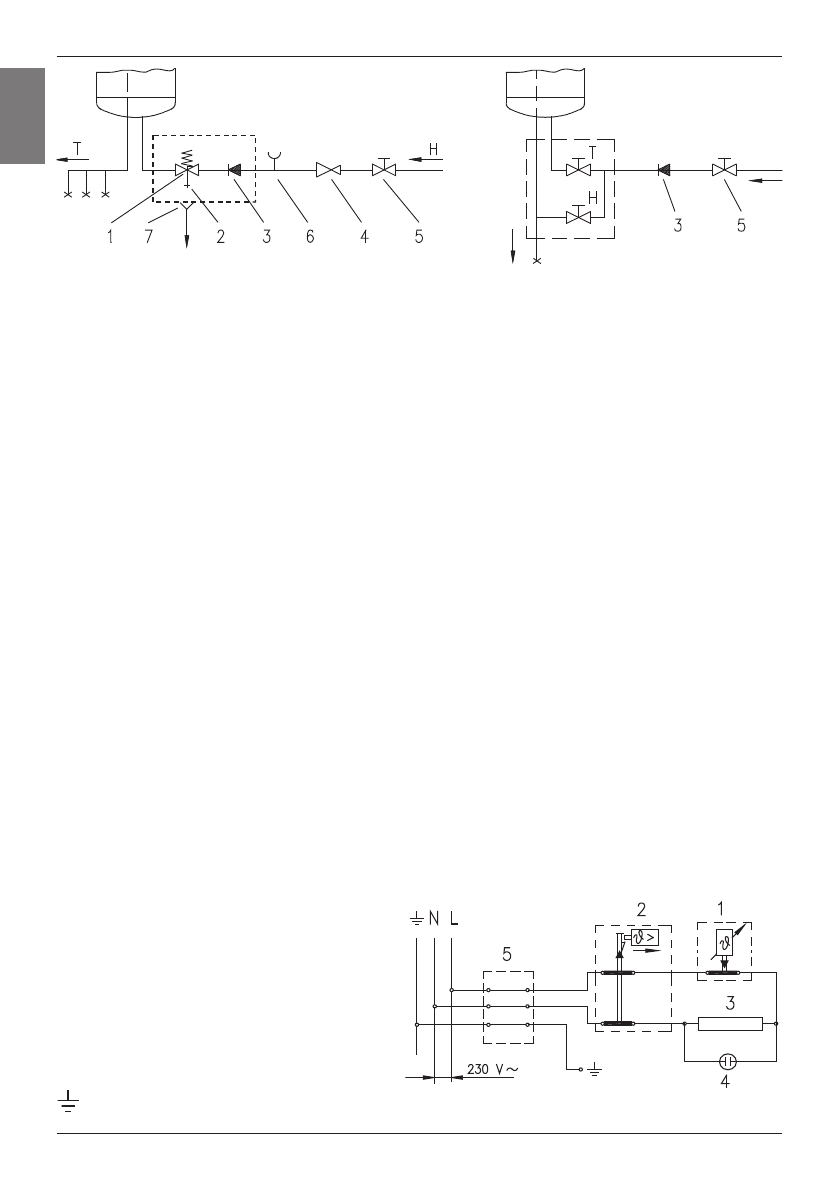

Legende:  1- Sicherheitsventil

6- Prüfansatz

2- Prüfventil

7- Trichter

3- Rückschlagventi

4- Druckminderer

H- Kaltwasser

5- Absperrventil

T- Warmwasserl

Das Drucksystem

Das Durchflußsystem

Zwischen  dem  Warmwasserbereiter  und  den  Sicherheitsventil  dürfen  Sie  kein
Absperrventil  einbauen,  weil  Sie  dadurch  die  Wirkung  des  Sicherheitsventils
verhindern.

Den  Warmwasserbereiter  können  Sie  an  das  Wasserleitungsnetz  ohne  Reduktionsventil
anschließen, wenn der Druck im Netz niedriger als 0,5 MPa (5 bar) ist. Ist der Druckwert von 0,5
MPa (5 bar) überschritten, so muss ein Reduzierventil unbedingt eingebaut werden.
Vor dem elektrischen Anschluß müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser
auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie. Der
Warmwasserbereiter  ist  aufgefüllt,  wann  das  Wasser  durch  das  Ausflußrohr  der  Mischbatterie
fließt.

ANSCHLUß AN DAS ELEKTRONETZ

Vor  dem  Anschluss  an  das  Elektronetz  muss  in  den  Warmwasserbereiter  der  Anschlusskabel
eingebaut  werden.  Um  dies  auszuführen,  muss  die  Schutzabdeckung  vom  Gerät  abgeschraubt
werden.  Der  Anbringungsvorgang  des  Plastik-Schutzdeckels  verläuft  in  entgegengesetzter
Reihenfolge. Der Anschluss des Warmwasserbereiter an das Elektronetz muss im Einklang mit den
Standarden  für  elektrische  Leitungen  verlaufen.  Da  der  Warmwasserbereiter  keinen  Element  hat,
das ihn dauerhaft vom Elektronetz trennen würde, ist es nötig auf Kabelverbindungen zwischen ihm
und der Dauerleitung solche Steckdose einzubauen, die beide Pole trennt und hat zwischen beiden
offenen Kontakten einen Leerraum mindestens 3 mm.
Legende:
1 - Thermostat
2 - Bimetallsicherung
3 - Heizkörper
4 - Kontrollämpchen
5 - Ansclussklemme

L -    Phasenleiter
N -   Neutralleiter

 - Schutzleiter

Das Schaltungsschema des Elektroanschlusse

D
