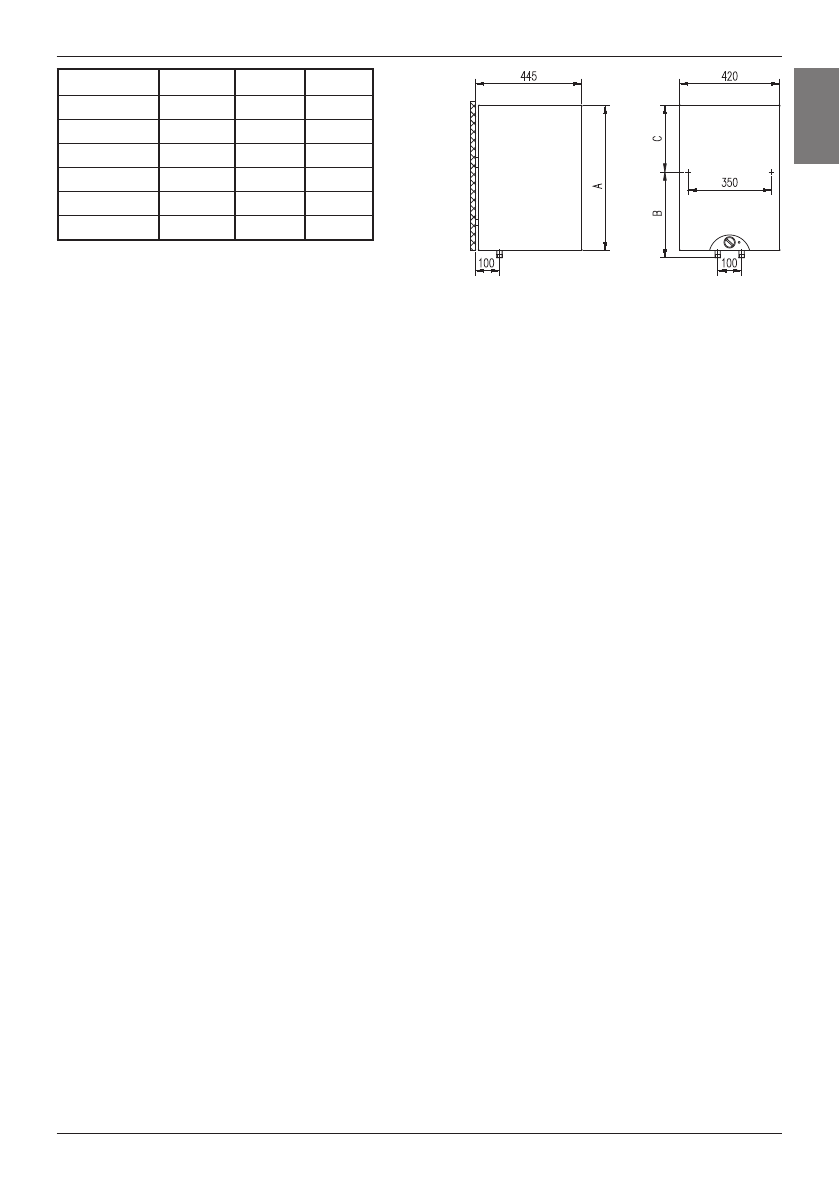

Priključne i montažne mjere bojlera [mm]

PRIKLJUČAK NA VODOVODNU MREŽU

Dovod i odvod vode na cijevima bojlera označeni su bojom. Dovod hladne vode označen
je plavom bojom, a odvod tople vode crvenom.
Bojler  možete  priključiti  na  vodovodnu  mrežu  na  dva  načina.  Zatvoreni,  tlačni  sistem
priključenja omogučuje odljev vode na više odljevnih mjesta, a netlačni sistem dovoljan je
samo za jedno odljevno mjesto. Odabir miješalice ovisi o izboru sistema priključenja.
Kod  otvorenoga,  netlačnog  sistema,  potrebno  je  ispred  grijača  ugraditi  protupovratni
ventil  koji  sprječava  istjecanje  vode  iz  kotla  ukoliko  u  mreži  ponestane  vode.  Kod  ovog
sistema  priključenja  morate  koristiti  protočnu  miješalicu.  U  bojleru  se  zbog  zagrijavanja
zapremnina  vode  povečava,  što  prouzrokuje  kapanje  vode  iz  cijevi  miješalice.  Kapanje
vode ne možete spriječiti jakim zatezanjem ručke na miješalici; na taj način jedino možete
uništiti  miješalicu.  Kod  zatvorenog,  tlačnog  sistema  priključenja  morate  na  odljevnim
mjestima  koristiti  tlačne  miješalice.  Na  dovodnu  cijev  je  potrebno  zbog  sigurnog  rada
ugraditi sigurnosni ventil ili sigurnosnu grupu koja sprječava povišenje tlaka u kotliću više
od 0,1 MPa iznad nominale.
Kod  zagrijavanja vode u bojleru tlak vode se u kotlu povečava do granice, podešene na
sigurnosnom  ventilu.  Buduči  da  je  vračanje  vode  nazad  u  vodovodnu  mrežu  spriječeno,
može  doči  do  kapanja  vode  iz  odvodnog  otvora  sigurnosnog  ventila.  Kapajuču  vodu
možete  sprovesti  u  odvod  preko  lijevka  za  prihvat,  kojeg  namjestite  ispod  sigurnosnog
ventila. Odvodna cijev koja se nalazi ispod ispusta sigurnosnog ventila mora biti postavljena
vodoravno prema dolje u okolini, u kojoj ne dolazi do smrzavanja.

U  slučaju,  da  zbog  neodgovarajuće  izvedene  instalacije  nemate  mogućnosti  da
vodu  koja  kaplje  iz  povratnog  sigurnosnog  ventila  sprovedete  u  odvod,  kapanje
možete  izbjeći  ugradnjom  ekspanzijske  posude  volumena  3  l  na  dovodnu  cijev
grijača.
Za  pravilan  rad  povratnog  sigurnosnog  ventila  sami  morate  izvodite  redovite
kontrole svakih 14 dana. Pri provjeravanju morate pomicanjem ručke ili odvijanjem
matice  ventila  (ovisno  o  tipu  ventila)  otvoriti  istjecanje  iz  povratnog  sigurnosnog
ventila. Pri tome mora kroz mlaznicu ventila za istjecanje priteći voda, što je znak,
da je ventil besprijekoran.

MNE

A

B

C

OTG 30

510

310

235

OTG 50

690

470

250

OTG 65

820

605

245

OTG 80

950

735

245

OTG 100 1125

900

255

OTG 120 1300

900

430
