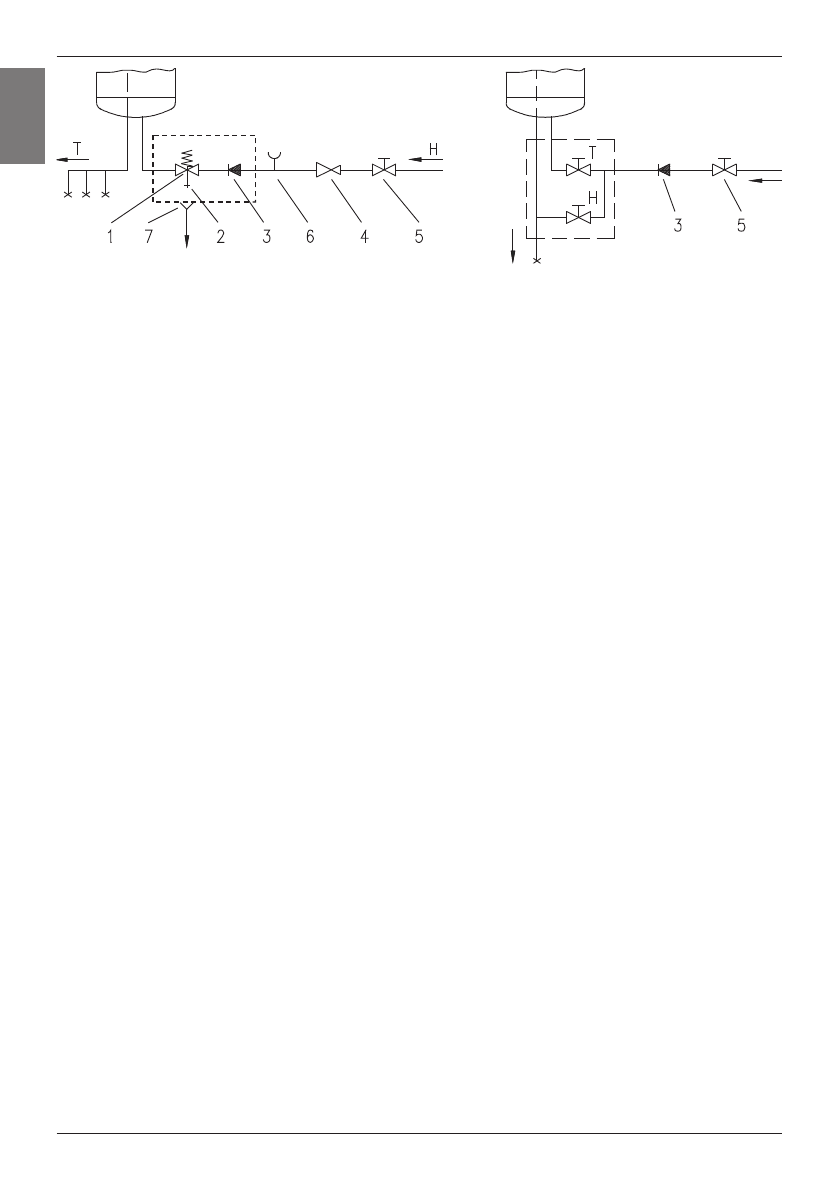

Legenda: 1 - Zawór bezpieczeństwa

6 - Nadstawek próbny

2 - Zawór próbny

7 - Nadstawek do zbierania wody,

3 - Zawór zwrotny

      podłączenie do odpływu wody

4 - Zawór redukcyjny ciśnienia

H - Woda zimna

5 - Zawór odcinający

T - Woda ciepła

Zamknięty system (ciśnieniowy)

    Otwarty system (nieciśnieniowy)

Pomiędzy  podgrzewacz  wody  i  zawór  zwrotny  nie  wolno  zamontować  zaworu
odcinającego,  ponieważ  w  ten  sposób    uniemożliwia  się  działanie  zaworu
bezpieczeństwa.

Podgrzewacz  wody  można  bez  zaworu  redukcyjnego  podłączyć  do  domowej  instalacji
wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa. Gdy ciśnienie w instalacji
przewyższa  1,0  MPa,  musimy  zamontować  dwa  zawory  redukcyjne  jeden  za  drugim.
Przed  podłączeniem  elektrycznym  podgrzewacz  wody  należy  napełnić  wodą.  Podczas
pierwszego  napełniania  przekręcić  uchwyt  ciepłej  wody  na  baterii.  Podgrzewacz  jest
napełniony, gdy z baterii zacznie cieknąć woda.

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Przed  podłączeniem  podgrzewacza  do  sieci  elektrycznej  należy    wbudować  do  niego
kabel  podłączeniowy.  W  tym  celu  należy  zdjąć  plastykową  pokrywę  zabezpieczającą.
Chcąc  usunąć  osłonę  plastykową  podgrzewacza  należy  najpierw  usunąć  płytkę
znajdującą  się  z  przedniej  strony  osłony.  Płytkę  usuwa  się  w  ten  sposób,  że  delikatnie
wkładamy śrubokręt zarówno w szczelinę znajdującą się między płytką i osłoną plastykową
przy  pokrętle  termoregulatora  jak  i  po  przeciwnej  stronie  pokrętła.  Zwalniając  płytkę  z
obydwu stron można ją usunąć palcami. Aby płytkę w zupełności zwolnić należy usunąć
pokrętło  termoregulatora  i  odkręcić    obydwie  śruby.  Proces  założenia  plastykowej
płytki,  przebiega  w  odwrotnej  kolejności.Podłączenie  podgrzewacza  do  instalacji
elektrycznej  musi  odpowiadać  wymogom  określonym  przez  standardy  dotyczące
instalacji elektrycznej. Ponieważ podgrzewacz nie posiada elementu, który umożliwiałby
jego  stałe  wyłączenie  z  instalacji  elektrycznej,  musimy  pomiędzy  nim  a  stałą  domową
instalacją elektryczną, zamontować taki przełącznik, który przerywa oba bieguny zasilania.
Odległość pomiędzy jego otwartymi kontaktami musi wynosić przynajmniej 3 mm.

UWAGA!  Przed  każdym  zabiegiem  dokonanym  we  wnętrzu  podgrzewacza,
podgrzewacz  musimy wyłaczyć z sieci elektrycznej!
