21

PRIKLJUČAK NA VODOVODNU MREŽU

Na grijalici su dovod i odvod vode označeni primjerenim bojama: dovod hladne vodeplavom
- odvod tople vode crvenom bojom.
Grijalicu je moguće priključiti na vodovodnu mrežu na dva načina: zatvoreni (tlačni) sustav
priključenja  omogućuje  uzimanje  vode  na  više  potrošačkih  mjesta,  dok  otvoreni,  netlačni
sustav  dopušta  uzimanje  vode  samo  na  jednom  potrošačkom  mjestu.  Glede  na  odabrani
sustav  priključenja  moramo  odabrati  i  montirati  primjerene    baterije  za  miješanje  tople  i
hladne vode. Kod otvorena sustava u grijalicu ispred grijača namjestimo protupovratni ventil
koji  u  slučaju  nedotijecanja  vode  iz  vodovodne  mreže  spriječava  istijecanje  vode  iz  kotla
grijalice. Za taj sustav priključenja upotrijebimo protočnu bateriju za miješanje tople i hladne
vode. Budući da se zagrijavanjem vode u grijalici prostornina vode povećava, voda iz cijevi
baterije kaplje. To ne možemo spriječiti, osobito ne  snažnim zatezanjem ručice baterije, jer
bismo je time oštetili. Kod zatvorena (tlačnog) sustava priključenja na potrošačkim mjestima
montiramo tlačne baterije za miješanje tople i hladne vode. Na dovodnu cijev je potrebno
zbog sigurnog rada ugraditi sigurnosni ventil ili sigurnosnu grupu koja sprječava povišenje
tlaka u kotliću više od 0,1 MPa iznad nominale.
Tijekom  zagrijavanja  vode  tlak  se  u  grijalici  povećava  do  vrijednosti  koja  je  podešena  u
sigurnosnom ventilu. Budući da je povraćaj vode u vodovodnu mrežu spriječen, može doći
do  kapljanja  iz  otočnog  otvora  sigurnosna  ventila;  tu  vodu  možemo  usmjeriti  u  odvodnu
cijev  preko  prihvatnog  produžnog  segmenta  kojega  smo  montirali  ispod  sigurnosnog
ventila. Odvodna cijev koja se nalazi ispod ispusta sigurnosnog ventila mora biti postavljena
vodoravno prema dolje u okolini, u kojoj ne dolazi do smrzavanja.
U  slučaju,  da  zbog  neodgovarajuće  izvedene  instalacije  nemate  mogućnosti  da  vodu
koja  kaplje  iz  povratnog  sigurnosnog  ventila  sprovedete  u  odvod,  kapanje  možete  izbjeći
ugradnjom ekspanzijske posude volumena 3 l na dovodnu cijev grijača.
Za pravilan rad povratnog sigurnosnog ventila sami morate izvodite redovite kontrole svakih
14 dana. Pri provjeravanju morate pomicanjem ručke ili odvijanjem matice ventila (ovisno o
tipu ventila) otvoriti istjecanje iz povratnog sigurnosnog ventila. Pri tome mora kroz mlaznicu
ventila za istjecanje priteći voda, što je znak, da je ventil besprijekoran.

HR

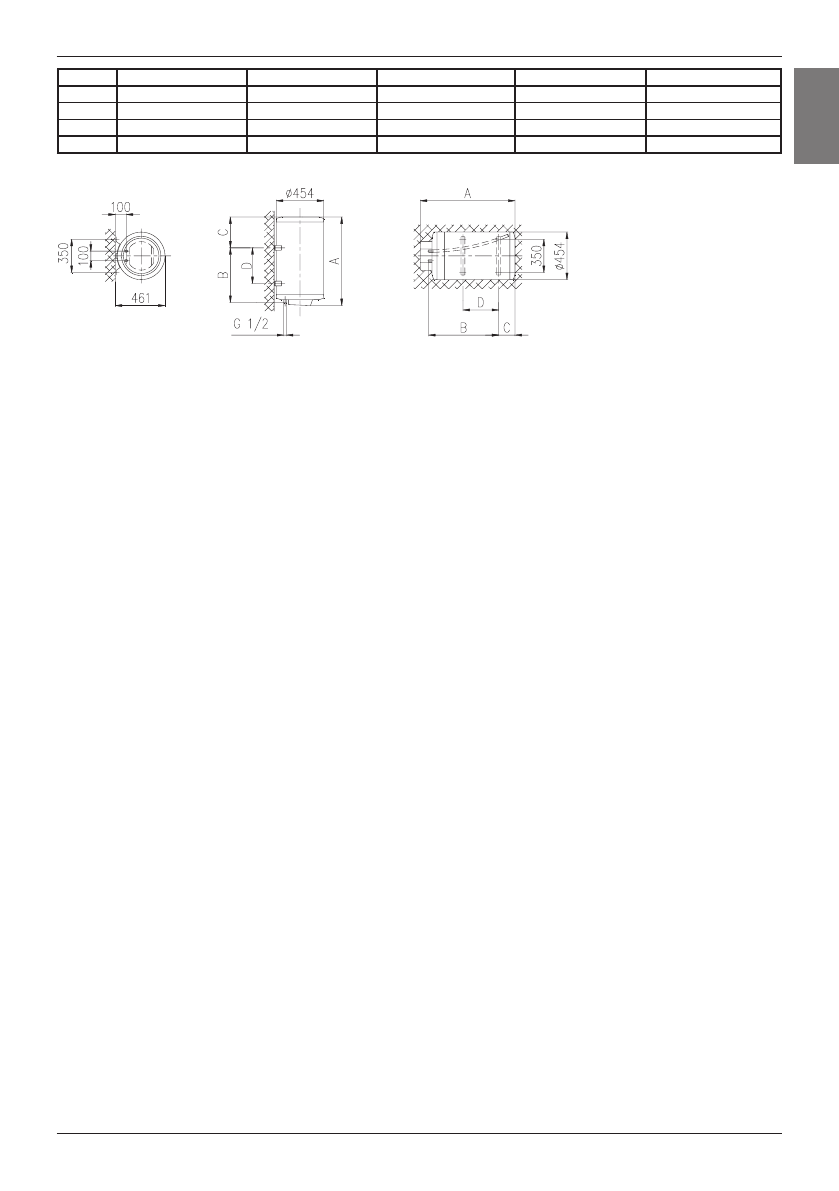

GBFU 50 N (UNI) GBFU 80 N (UNI) GBFU 100 N (UNI) GBFU120 N (UNI) GBFU 150 N (UNI)

A

583

803

948

1103

1318

B

365

565

715

865

1065

C

185

205

200

205

220

D

145

345

495

645

845
