26

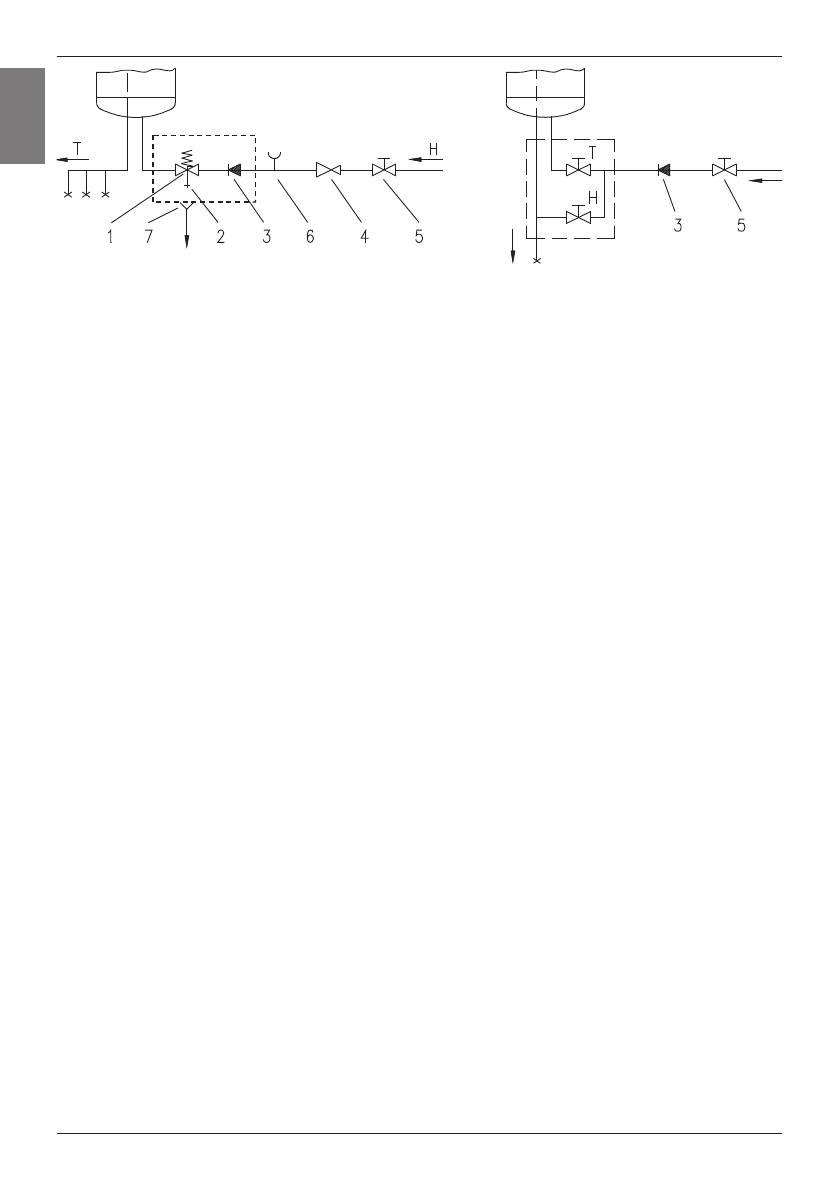

Legenda:  1 - Bezpečnostní ventil

6- Zkušební ventil

2 - Zpětný ventil

7- Trychtýř s přípojkou na odtok

3 - Nevratný ventil

4 - Redukční ventil

H- Studená voda

5 - Uzavírací ventil

T- Teplá voda

Uzavřený (tlakový) systém

Otevřený (průtokový) systém

Mezi aparát a zpětný bezpečnostní ventil nemontujte uzavírací ventil, protože tím
vyloučíte funkci bezpečnostního ventilu.

Ohřívač vody můžete připojit na domovní vodovodní síť bez redukčního ventilu, pokud je
tlak v síti nižší než 0,5 MPa. V případě, že tlak přesahuje 1,0 MPa, musíte zabudovat dva
redukční ventily za sebou.
Před  připojením  k  elektrické  síti  musíte  aparát  nejdříve  naplnit  vodou.  První  plnění
provedete tak, že na směšovací baterii otevřete ventil teplé vody. Aparát je naplněn, když
se na odtočné trubce směšovací baterie objeví voda.

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Před  připojením  k  elektrické  síti  je  potřeba  k  ohřívači  vody  zabudovat  připojovací  kabel,
proto  musíte  odmontovat  ochranné  víko  z  plastu.  To  provedete  tak,  že  odstraníte  štítek,
který je umístěn na přední straně víka. Štítek uvolníte tím způsobem, že opatrně zasunete do
štěrbiny mezi montážní destičkou a ochranným víčkem nejdříve vedle ovladače termostatu
a potom ještě z druhé strany ovladače šroubovák. Když štítek uvolníte po obou stranách,
můžete jej vyjmout rukou.
Abyste  mohli  sejmout  ochranné  plastové  víko,  musíte  odstranit  ještě  ovladač  termostatu
a  odšroubovat  oba  upevňovací  šrouby.  Postup  montáže  ochranného  plastového  víka
probíha  v  opačném  pořadí.  Připojení  aparátu  k  elektrické  síťi  musí  probíhat  v  souladu
s  normami  pro  elektrická  vedení.  Vzhledem  k  tomu,  že  aparát  nemá  prvek,  který  by  jej
trvale odpojil od elektrické sítě, musíte na kabelovém vedení mezi aparát a stávající trvalou
instalaci  zabudovat  takový  spínač,  který  přerušuje  oba  napájecí  póly.  Vzdálenost  mezi
nechráněnými kontakty spínače musí být minimálně 3 mm.

UPOZORNĚNÍ: Před každým zásahem do vnitřního prostoru aparátu musíte aparát
odpojit z elektrické sítě!
