РУССКИЙ

9

Не устанавливайте водонагреватель на

крепление, пока не убедитесь, что крепле-

ние установлено надежно. В противном

случае, электрический водонагреватель

может упасть со стены, что приведет к его

повреждению или может стать причиной

серьезных травм.

При выборе мест под отверстия для

крепежных болтов удостоверьтесь, что с

обеих сторон от стен ванной комнаты или

другого помещения до корпуса водонагре-

вателя имеется зазор не менее 0,2 м, а со

стороны подключения труб не менее 0,5м,

для облегчения доступа при проведении

технического обслуживания в случае необ-

ходимости.

В случае если в водонагреватель посту-

пает вода напрямую из скважин, колодцев

или водонапорных башен, для эксплуата-

ции водонагревателя обязательно нужно

использовать фильтр грубой очистки, для

поступающей в водонагреватель, холодной

воды. Фильтр грубой очистки можно при-

обрести в специализированных магазинах.

Если фильтр грубой очистки не установлен,

гарантия на изделие не распространяется.

Электрический водонагреватель следует

устанавливать на твердую вертикальную

поверхность (стену). Установка водо-

нагревателей серии SmartInverter PRO

существенно облегчается возможностью

установить их как вертикально, так и гори-

зонтально в любом месте вашего дома, в

отапливаемом (!) помещении. Желательно

установить водонагреватель как можно

ближе к месту использования горячей

воды, поскольку чем меньше длина труб,

тем меньше потери тепла. Как показано

на рис. 6, при горизонтальной установке

водонагревателя трубы подводки должны

быть расположены слева. При установке

водонагревателя рядом со стеной, оставь-

те рекомендованное свободное про-

странство для технического обслуживания.

Не устанавливайте водонагреватель на

горизонтальной поверхности и вплотную к

полу. После выбора места монтажа опре-

делите места под два крепежных болта с

крюками (в зависимости от спецификаций

выбранного изделия). Проделайте в стене

два отверстия необходимой глубины, соот-

ветствующие размеру крепежных болтов,

вставьте винты, поверните крюк вверх,

плотно затяните гайки, а затем установите

на него электрический водонагреватель

(см. рис. 3). Если ванная комната слишком

мала для установки водонагревателя, он

может быть установлен в любом другом

помещении, защищенном от попадания

прямых солнечных лучей и дождя.

Однако для сокращения тепловых потерь

в трубопроводе водонагреватель следует

устанавливать как можно ближе к месту

использования воды.

Подключение к водопроводу

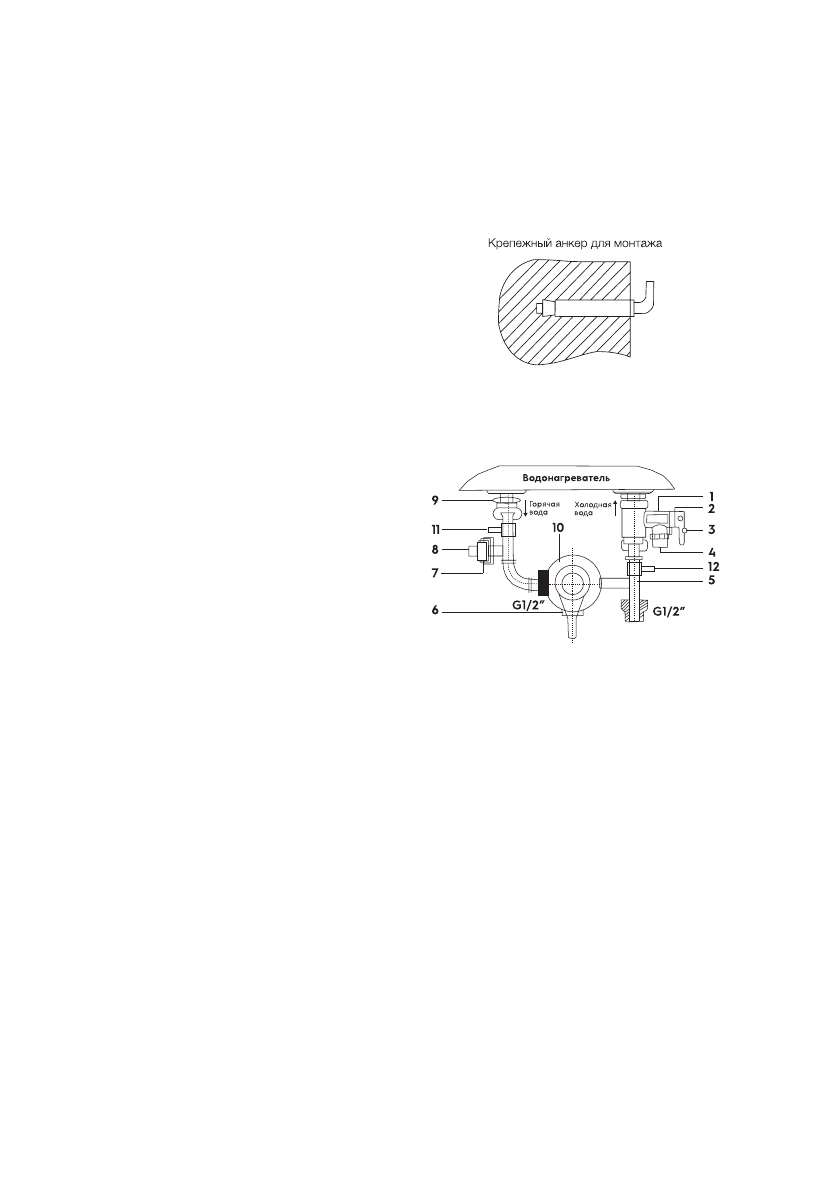

Рис. 4

1.  Сливной предохранительный клапан.

2.  Ручка слива.

3.  Винт фиксации ручки слива.

4.  Отверстие для сброса давления воды

(подключения дренажной трубки).

5.  Тройник подсоединения холодной воды

в бак и смесительный узел.

6.  Подключение душа и/или смесителей.

7.  Тройник горячей воды (для подключения

следующей точки водоразбора).

8.  Заглушка трубы

***

.

9.  Патрубок вывода горячей воды.

10.  Смеситель/душ.

11.  Кран на выходе горячей воды.

12.  Кран на входе холодной воды.

Для подключения водонагревателя к водо-

проводу применяются трубы диаметром G1/2.

Подключение обратного предохранительно-

го клапана: клапан следует устанавливать в

месте входа холодной воды (удостоверьтесь,

что гибкая сливная трубка установлена, на

отверстие спуска давления и слива воды

и направлена вниз в специальный дренаж

для удаления воды). Во избежание протечек

рис. 3
