УКРАЇНСЬКА

23

менше 0,5 м, для полегшення доступу при

проведенні технічного обслуговування в

разі потреби.

У разі якщо в водонагрівач надходить вода

безпосередньо з свердловин, колодязів

або водонапірних веж, для експлуатації

водонагрівача обов'язково потрібно

використовувати фільтр грубої очистки,

для води що надходить у водонагрівач,

холодної води. Фільтр грубої очистки можна

придбати в спеціалізованих магазинах.

Якщо фільтр грубої очистки не встановле-

но, гарантія на виріб не поширюється.

Електричний водонагрівач слід встанов-

лювати на тверду вертикальну поверхню

(стіну). Встановлення водонагрівачів серії

SmartInverter Pro істотно полегшується

можливістю встановити їх як вертикаль-

но, так і горизонтально в будь-якому

місці вашого будинку, в опалювально-

му (!) Приміщенні. Бажано встановити

водонагрівач якомога ближче до місця

використання гарячої води, оскільки чим

менше довжина труб, тим менше втра-

ти тепла. Як показано на мал. 6, при

горизонтальній установці водонагрівача

труби підводки повинні бути розташовані

ліворуч. При установці водонагрівача

поруч зі стіною, залиште рекомендоване

вільний простір для технічного обслуго-

вування. Не встановлюйте водонагрівач

на горизонтальній поверхні і впритул до

підлоги. Після вибору місця монтажу виз-

начте місця під два кріпильні болти з гака-

ми (в залежності від специфікацій обраного

вироби). Виконайте в стіні два отвори

необхідної глибини, що відповідають

розміру кріпильних болтів, вставте гвин-

ти, поверніть гак вгору, щільно затягніть

гайки, а потім встановіть на нього елек-

тричний водонагрівач (див. Мал. 3). Якщо

ванна кімната занадто мала для установки

водонагрівача, він може бути встановлений

в будь-якому іншому приміщенні, захи-

щеному від попадання прямих сонячних

променів і дощу.

Однак для скорочення теплових втрат в

трубопроводі водонагрівач слід встанов-

лювати якомога ближче до місця викори-

стання води.

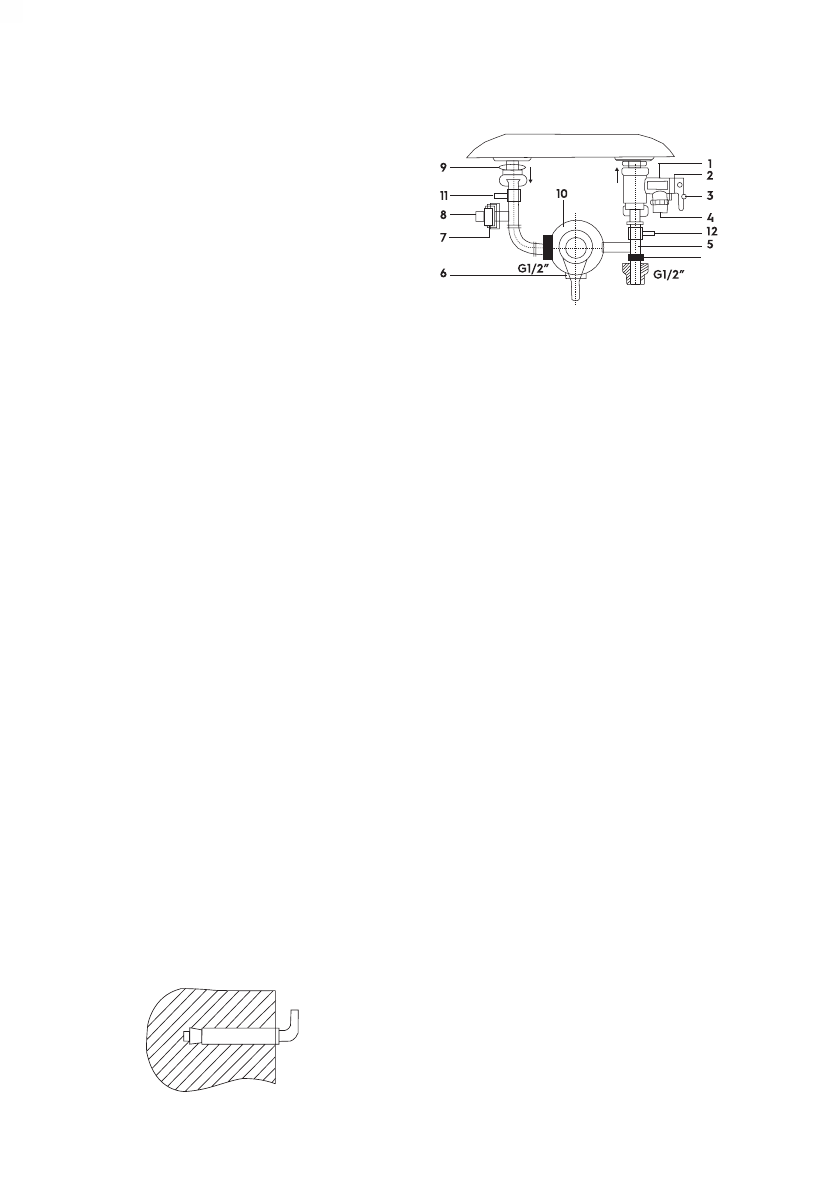

Кріпіжний анкер для монтажу

Мал. 3

Підключення до водопроводу

Водонагрівач

Гаряча

вода

Холодна

вода

13

Мал. 4

1  Зливний запобіжний клапан.

2   Ручка зливу.

3   Гвинт фіксації ручки зливу.

4   Отвір для скидання тиску води

(підключення дренажної трубки).

5   Трійник приєднання холодної води в бак

і змішувальний вузол.

6   Підключення душу та / або змішувачів.

7   Трійник гарячої води (для підключення

наступної точки водорозбору).

8   Заглушка труби *.

9   Патрубок виведення гарячої води.

10  Змішувач/душ.

11   Кран на виході гарячої води.

12  Кран на вході холодної води.

13  Редуктор тиску

Для підключення водонагрівача до водо-

проводу застосовуються труби діаметром

G1/2.

Якщо тиск в системі холодної води може

перевищіти 5 Бар, обов’язково треба

встановити захисний редуктор тиску

(придбавається окремо) якомого далі від

водонагрівача на магістраль холодного

водопоставчання.

Підключення зворотного запобіжного кла-

пана: клапан слід встановлювати в місці

входу холодної води (упевніться, що гнучка

зливна трубка встановлена, на отвір спуску

тиску і зливу води і спрямована донизу в

спеціальний дренаж для видалення води).

Ні в якому разі не дозволяється встанов-

лювати між водонагрівачем та орігінальним

запобіжним клапаном будь яку запорну

арматуру, або інши обратні клапани.

Щоб уникнути протікання при підключенні

трубопроводу на кінці різьбових з’єднань

слід встановити комплектні гумові проклад-

ки ущільнювачів (дв. мал. 5).
