10

www.home-comfort.com

при подключении трубопровода на концы

резьбовых соединений следует установить

комплектные резиновые уплотнительные

прокладки. Если необходимо реализовать

систему водоснабжения на несколько водо-

разборных точек, используйте способ соеди-

нения (см. рис. 5).

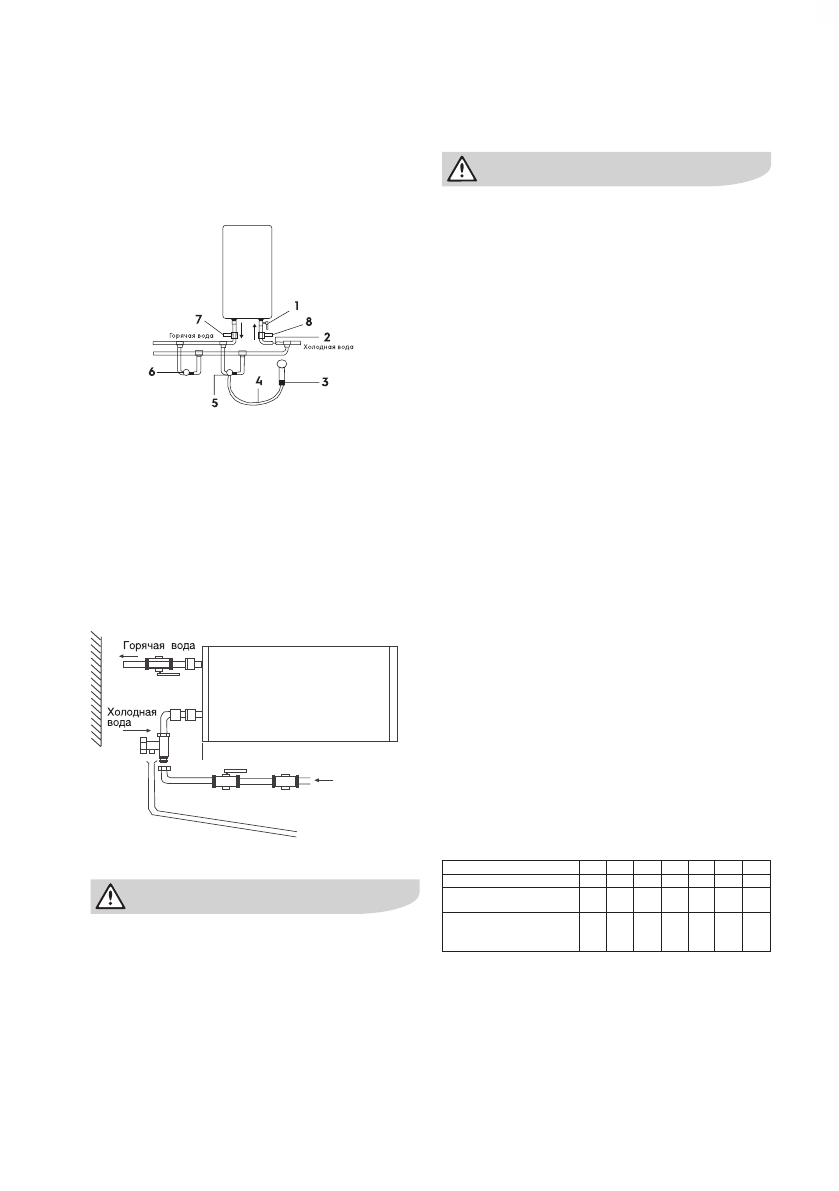

Рис. 5

1

  Предохранительный сливной клапан

2

  Впускной клапан

3

  Душевая насадка

4

  Металлический шланг

5

  Смеситель

6

  Дополнительная точка водоразбора

7

  Кран на выходе горячей воды

8

  Кран на входе холодной воды

Рис. 6

Внимание!

При горизонтальной установке прибора,

трубы подвода воды должны находиться

слева, размещение труб подвода справа

недопустимо!

Подключение к электрической

сети

Внимание!

Подключение к электросети производит ся

только после наполнения водонагрева-

теля водой полностью (обрат ное может

привести к сгоранию нагрева тельного

элемента и порчe прибора).

Все водонагреватели накопительного типа

серии SmartInverter PRO рассчитаны на

подключение к электрической сети с одно-

фазным напряжением 230 В. Перед подклю-

чением убедитесь, что параметры электро-

сети в месте подключения соответствуют

параметрам, указанным на табличке с тех-

ническими данными прибора. При установке

водонагревателя следует соблюдать дей-

ствующие правила электробезопасности.

При установке водонагревателя в ванной

комнате или туалете следует принимать

во внимание ограничения, связанные с

существованием запрещенного и защитно-

го объемов (пространств).

Запрещенный

объем –

 это пространство, ограниченное

тангенциальными и вертикальными пло-

скостями по отношению к внешним краям

ванны, унитаза или душевого блока и пло-

скостью, расположенной над ними или над

полом, если сантехника смонтирована на

полу, на высоте 2,25 м.

Защитный объем –

это пространство, ограничивающие гори-

зонтальные плоскости которого совпадают

с плоскостями запрещенного объема, а

вертикальные плоскости отстоят от соот-

ветствующих плоскостей запрещенного

объема на 1 метр.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности
и длине из меди, U = 230 B, одна фаза

Р, кВт

1

2

3

3,5

4

6

8

I, A

4,5 9,1 13,6 15,9 18,2 27,3 36,4

Сечение токопроводя-

щей жилы,мм²

1

1

1,5 2,5 2,5

4

6

Максимально допусти-

мая длина кабеля при

указанном сечении,м

34,6 17,3 17,3 24,7 21,6 23

27

Эксплуатация

Наполнение водой

Для того, чтобы наполнить бак водой пол-

ностью необходимо:

- открыть вентиль подачи воды;

- открыть кран горя чей воды на смесителе;

- дождаться, когда из крана потечет вода;

- закрыть кран горячей воды на смеси теле
