- 17 -

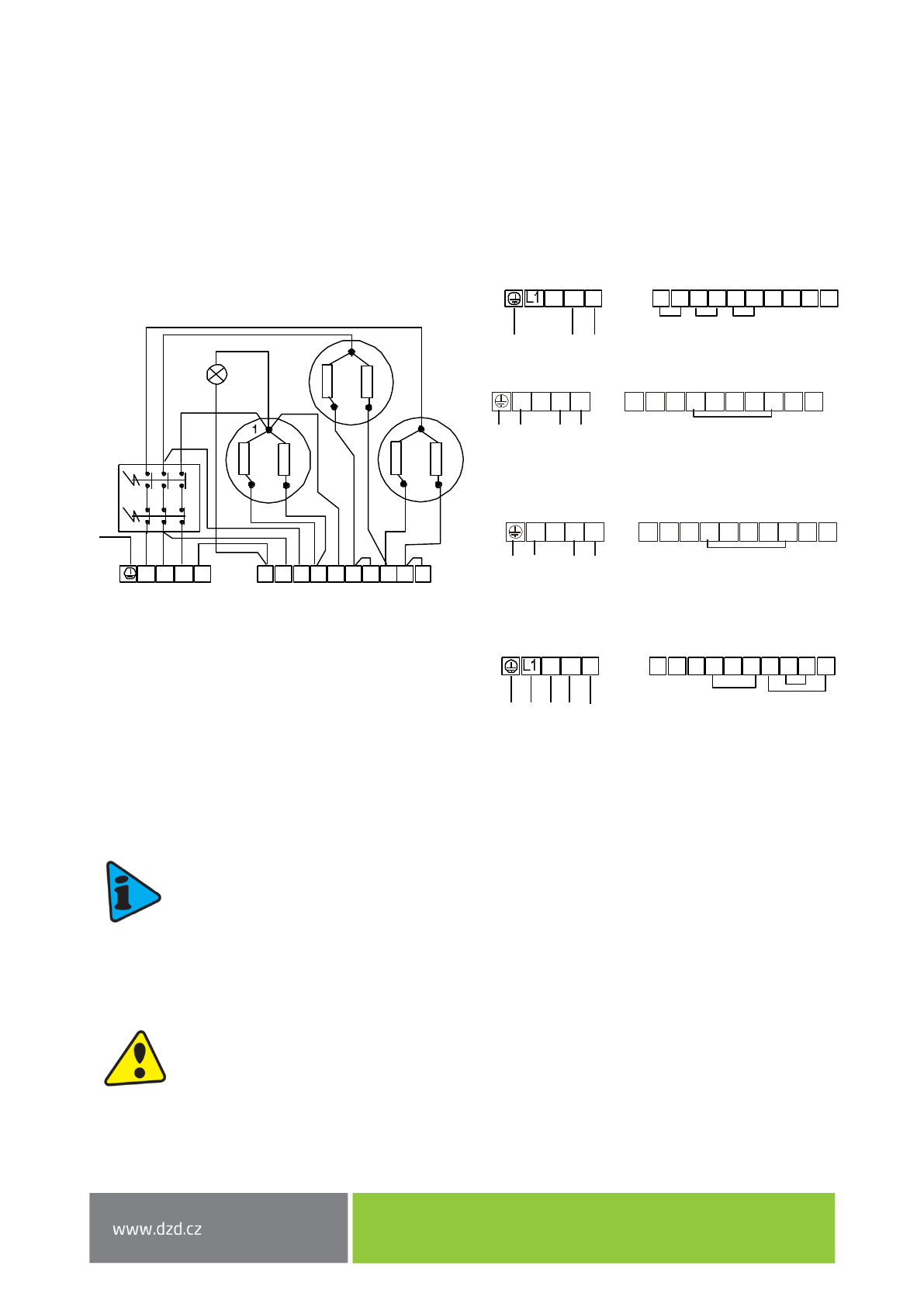

Нагревательный блок 3-6 кВт

Нагревательный  блок  3-6  кВт  позволяет  осуществлять  4  универсальных  типа  подключения  в
зависимости  от  требуемой  температуры  нагрева  или  возможностей  электрической  сети  в  месте
пользования.  Достижение  выбранной  мощности  нагревательного  блока  достигается  подключением
провода  к  клеммной  плате    L1-L2-L3-N  и  подключением  клемм  на  клеммной  плате  1  -  10  согласно
следующим схемам:


R = 1 кВт

3 кВт

1 PE - N AC 230 В / 50 Гц

3 кВт 2 PE - N AC 400 В / 50 Гц

4 кВт 3 PE - N AC 400 В / 50 Гц

6 кВт 3 PE - N AC 400 В / 50 Гц

2.3

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Напорная вода подключается к трубкам с резьбой 3/4“. Синяя – подача холодной воды,
красная – отвод горячей воды. Для возможного отключения водонагревателя на входах
и  выходах  воды  необходимо  смонтировать  резьбовые  соединения  Ду  3/4“.
Предохранительный  клапан  устанавливается  на  впуске  холодной  воды,  который
обозначен синим кольцом.

Каждый  напорный  водонагреватель  должен  быть  оборудован  мембранным
предохранительным  клапаном  с  пружиной.  Условный  проход  предохранительных
клапанов  устанавливается  в  соответствии  со  стандартом.  Предохранительный  клапан
должен  быть  легко  доступен  и  располагаться  как  можно  ближе  к  водонагревателю.
Подводящий  трубопровод  должен  иметь  внутренний  диаметр  как  минимум  такой  же,
как  и  предохранительный  клапан.  Предохранительный  клапан  устанавливается  на
высоте,  обеспечивающей  отвод  капающей  воды  самотеком.  Рекомендуем  установить

1

1

2

2

2

3

3

3

1

1

2

2

2

3

3

3

R

R

R

R

R

R

L1 L 2 L3

1 2 3 4 5 6 7 8

N

9 1 0

PE

L2 L3

1 2 3 4 5 6 7 8

N

9 10

L2 L3

1 2 3 4 5 6 7 8

N

9 10

L1 L2 L3

1

2 3

4

5

6 7 8

N

9

10

L1 L2 L3

1

2 3

4

5

6 7 8

N

9

10
