- 16 -

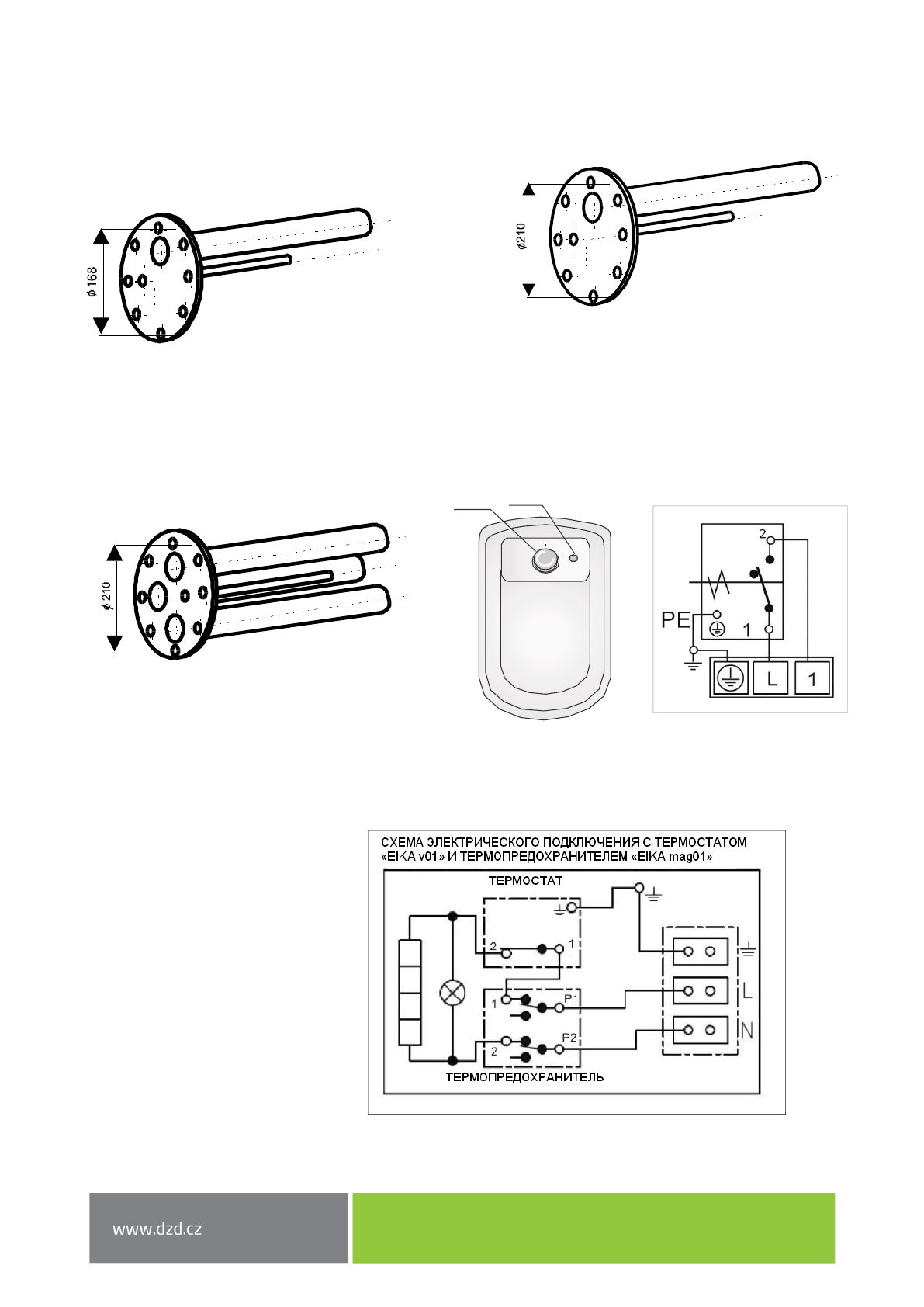

2.2.2
НАГРЕВАТЕЛЬНЫЙ БЛОК - ФЛАНЦЫ
OKCE 300 NTR/2,2 кВт, OKCE 300 NTRR/2,2 кВт
OKCE 160 NTR/2,2 кВт, OKCE 200 NTR/2,2 кВт,
OKCE 200 NTRR/2,2 кВт, OKCE 250 NTR/2,2 кВт,
OKCE 250 NTRR/2,2 кВт
Крепление 8 x M10
Крепление 12 x M12
Рисунок 5
Рисунок 6
OKCE 300 NTR/3-6 кВт, OKCE 300 NTRR/3-6 кВт Кожух электрооборудования и схема подключения
Индикатор работы Управляющее напряжение
230 В/50
Гц
Термостат водонагревателя
Крепление 12 x M12
Рисунок 7
Рисунок 8
2.2.3
СХЕМА ПОДКЛЮЧЕНИЯ
Внимание: Подключение, выполненное на заводе, запрещено менять!
Нагревательный блок 2,2 кВт
Рисунок 9
Фланец 3-6 кВт
Фланец 2,2 кВт
Фланец 2,2 кВт
