S 10  /  S 15

8

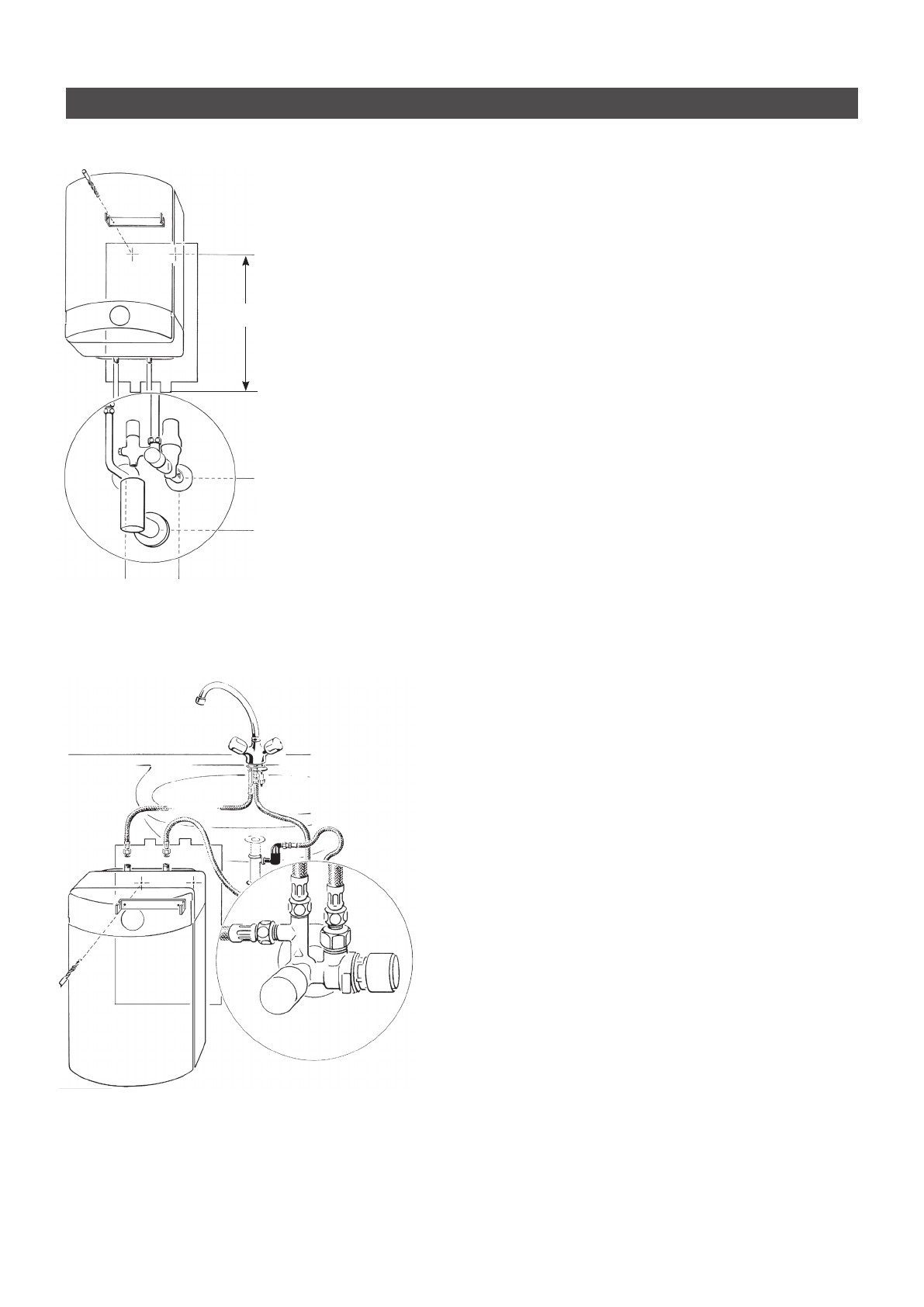

Над раковиной (S 10-O / S 15-O)

100 мм

6 мм

6 мм

100 мм

426 мм

6. Монтаж

•  Вода не должна встречать никаких препятствий при изливе из смесителя.

Не допускается использование аэраторов. При нагреве вода капает из крана
(вследствие расширения).

Смеситель низкого давления для использования с водонагревателем,
смонтированным под раковиной: напр., SNO,
кат. № 4100-0110

•  Установить объемный расход в соответствии с DIN 44531 или значением,

указанным в руководстве пользователя смесителя.

Смеситель низкого давления для использования с водонагревателем,
смонтированным под раковиной: напр. SNT,
кат. № 4100-02100

•  Установить объемный расход в соответствии с DIN 44531 или значением,

указанным в руководстве пользователя смесителя.

Напорный вариант монтажа

•  Предусматривает возможность водоснабжения нескольких водоразборных

точек.

•  Допускается использование любого подходящего смесителя, аттестованного

для эксплуатации с накопительными водонагревателями.

•  При напорном варианте монтажа в линию ХВС должен быть установлен

предохранительный клапан, соответствующий требованиям DIN 1988.

•  При нагреве вода капает из перепускного клапана (вследствие расширения).

Запрещено блокировать перепускной клапан.

•  Для отвода воды из перепускного клапана редукционного устройства

необходимо использовать сливной патрубок, установленный под уклоном.

•  При напорном варианте монтажа между водонагревателем и мембранным

предохранительным клапаном запрещается устанавливать обратный или
запорный клапан.

•  Давление воды в линии ХВС не должно превышать 5 бар, в противном случае

требуется установка редукционного клапана.

•  Рекомендуется не реже одного раза в два года вызывать специалиста для

проверки работы водонагревателя.

SGU, кат. № 4100-0013

SG, кат. № 4100-0011 для S 10-O,

SGM, кат. № 4100-0012 для S 15-O

Под раковиной (S 10-U / S 15-U)
