S 10 / S 15

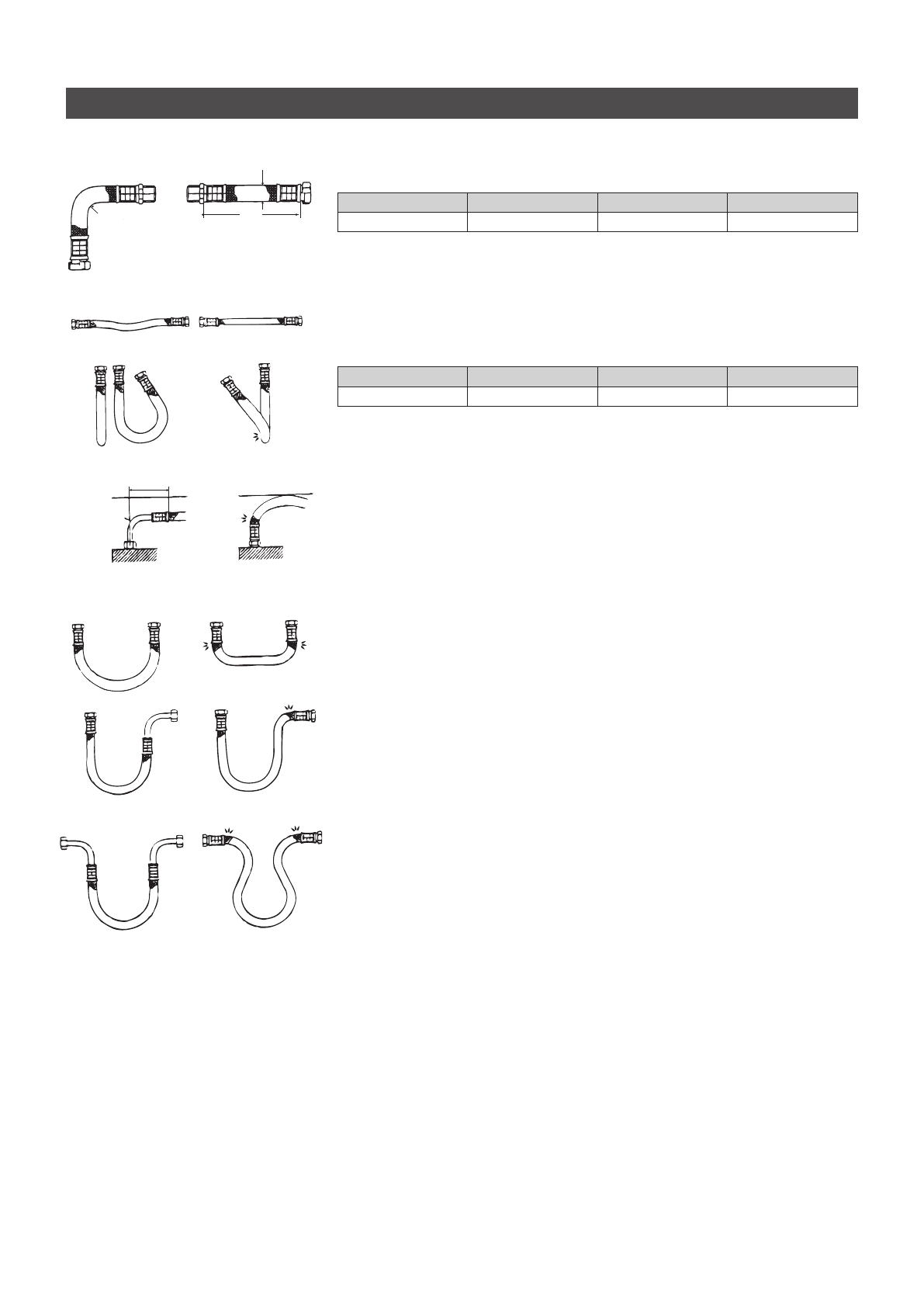

Гибкая подводка

Рекомендации по монтажу

DN шланга

внешний

мин.

8 мм

12 мм

20 бар

27 мм

Обеспечьте надлежащее равнопотенциальное соединение.

• Радиус изгиба R

мин.

шлангов не должен быть меньше 27 мм. Данное

требование относится в том числе к транспортировке и монтажу прибора.
В случае невозможности соблюдения данного требования следует выбрать
другой способ монтажа, либо использовать соответствующий шланг.

Минимальная длина указана в таблице

мин.

α = 90°

мин.

= 180°

мин.

= 360°

60 мм

140 мм

180 мм

260 мм

• В случае невозможности избежать изгиба шланга при монтаже, необходимо

использовать шланг достаточной длины, позволяющей не повредить шланга
вследствие залома.

• Длина шланга может изменяться в незначительном диапазоне в результате

воздействия давления и тепла. В связи с чем при монтаже с прямыми
шлангами необходимо предусмотреть небольшой допуск по длине шланга.

• Не перекручивайте и не перегибайте гибкую подводку.
• Проследите за тем, чтобы в ходе монтажа и при эксплуатации шланги не

подвергались воздействию внешних растягивающих и сжимающих сил.

• Жёсткое соединение (с наружной резьбой) не следует затягивать сильнее

после монтажа второго соединения, поскольку это может привести к
повреждению шланга вследствие его скручивания.

• Специалист, выполняющий монтаж подводки, должен проследить за тем,

чтобы все соединения были плотно затянуты.

• Он должен проверить прилагаемые к шлангам уплотнительные материалы на

предмет их пригодности для использования в данном конкретном случае.

мин.

внешний

правильно

изгиб

Изгиб

шланга

правильно

неправильно

мин.

6. Монтаж

www.clage

com.ru
