6 720 646 303 (2016/10)

Therm 8000S

8 | Технические характеристики и габариты

2.9

Электрическая схема

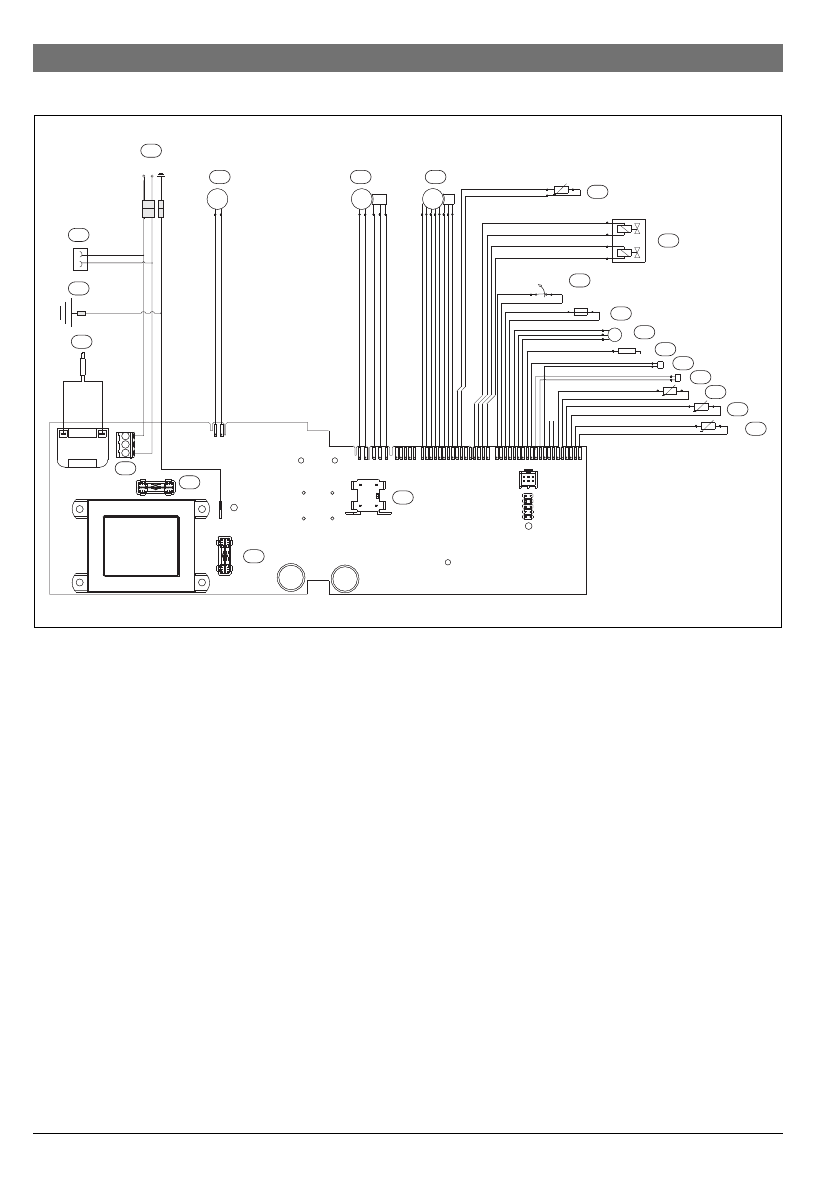

Рис. 3

Электрическая схема

[1] Датчик температуры воды на входе
[2] Датчик температуры воды на выходе
[3] Датчик температуры обратной тяги
[4] Каскадное выходное соединение
[5] Каскадное входное соединение
[6] Ионизационный датчик
[7] Датчик расхода воды
[8] Датчик температуры закрытого корпуса
[9] Датчик перегрева теплообменника (104 °C)
[10] Газовая арматура
[11] Датчик температуры дымовых газов
[12] Водяная арматура
[13] Основной вентилятор
[14] Выключатель
[15] Вентилятор вторичного воздуха
[16] Электрическая вилка
[17] Подключение к сети электропитания
[19] Клемма заземления
[20] Подключение комплекта защиты от замерзания
[21] Предохранитель
[22] Предохранитель

20

...

1

20

...

1

16

...

1

16

...

1

JP5

JP6

JP7

JP8

JP2

M

PS

M

M

E

FS

T=104°C

T=110°C

2

1

4

5

6

7

9

10

12

13

15

16

20

19

18

21

22

17

14

8

3

6720608917-02.1AL

L N

11

T=90°C
