6 720 646 303 (2016/10)
Therm 8000S
10 | Нормы
2.11 Инструкция по эксплуатации
Горячая вода
Откройте газовый и водяной краны и проверьте
герметичность всех соединений.
Установите главный выключатель (Рис 3, поз. 1) в рабочее
положение (гл. 4.3), чтобы прибор был готов к работе.
Если кран горячей воды открыт, то датчик расхода воды
должен включиться (Рис 3, поз. 7) и послать сигнал блоку
управления. Этот сигнал инициирует следующее:
•
вентилятор начинает работать;
•
одновременно с этим начинается автоматический
розжиг и открывается блок газовой арматуры;
•
воспламеняется горелка;
•
ионизационный электрод контролирует состояние
пламени;
•
температура воды автоматически контролируется
датчиками/регуляторами согласно выбранной
температуре.
Защитное отключение при превышении безопасного
периода
Если пламени нет в течение определенного безопасного
периода (35 с), то срабатывает защитное отключение.
Присутствие воздуха во впускном газопроводе (например,
если прибор используется после длительного простоя)
может задержать воспламенение.
В случае, если попытки розжига длятся слишком долго, то
защитные механизмы предотвращают включение.
Защитное отключение вследствие перегрева воды
Блок управления определяет температуру нагрева с
помощью резистора с отрицательным температурным
коэффициентом (NTC), расположенного в
теплообменнике. При обнаружении перегрева он вызывает
защитное отключение.
Повторный пуск после защитного отключения
Для повторного пуска после защитного отключения:
▶ нажмите кнопку сброса (Рис 19).
3
Нормы
Необходимо соблюдать все местные нормативные акты и
4
Инструкция по эксплуатации

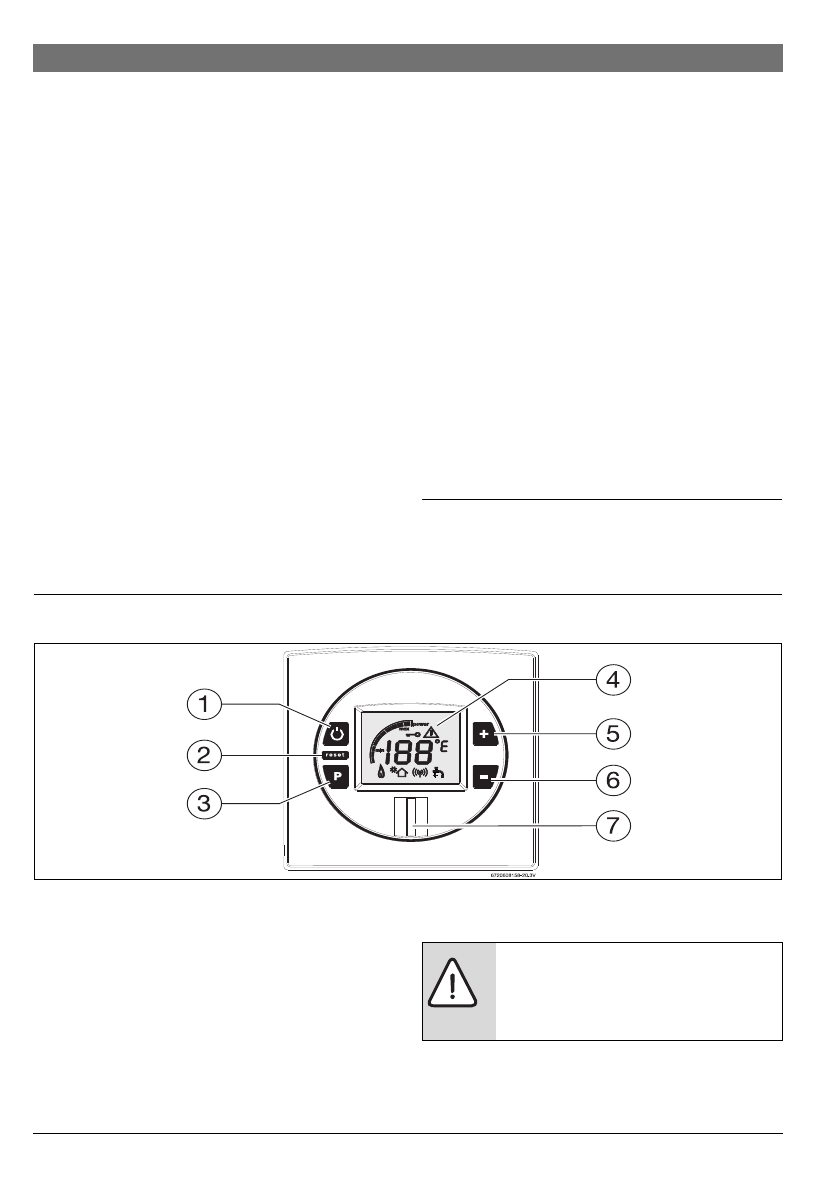

Рис. 4
[1] Главный выключатель
[2] Кнопка сброса
[3] Кнопка программирования
[4] ЖК-панель
[5] Кнопка повышения температуры/ программирования
[6] Кнопка понижения температуры/ программирования
[7] Светодиод
4.1
Описание ЖК-дисплея
BHИMAHИE:
▶ Не используйте какие-либо
агрессивные чистящие вещества для
чистки окна дисплея.
Содержание
- 2 Оглавление; Заполнение устройства для сбора конденсата
- 3 Пояснения символов и указания по технике безопасности | 3; Пояснения условных обозначений; Знак
- 4 | Технические характеристики и габариты; Декларация о соответствии; Модель
- 5 Технические характеристики и габариты | 5; ЖК-панель с подсветкой; Дополнительное оборудование
- 6 | Технические характеристики и габариты; Габариты
- 7 Технические характеристики и габариты | 7; Вид прибора; комплект не включено)
- 8 | Технические характеристики и габариты; Электрическая схема
- 9 Технические характеристики и габариты | 9; Технические данные; Технические характеристики
- 10 Горячая вода; вентилятор начинает работать; Защитное отключение вследствие перегрева воды; Для повторного пуска после защитного отключения:; Нормы; Необходимо соблюдать все местные нормативные акты и; Инструкция по эксплуатации; ▶ Не используйте какие-либо
- 11 Инструкция по эксплуатации | 11; Индикатор температуры; Перед включением прибора; ▶ Убедитесь в том, что тип газа водонагревателя
- 12 2 | Инструкция по эксплуатации; Включение и отключение прибора; Подключение; Регулировка температуры воды
- 13 Инструкция по эксплуатации | 13; Активация нового ПДУ
- 14 Кнопка программирования; Использование функции программы; Функция приоритета; Для выбора приоритета; Продувка прибора
- 15 Инструкции по установке | 15; Если на ЖК-дисплее появляется символ ошибки; Инструкции по установке; ▶ Перед выполнением каких-либо работ
- 16 6 | Инструкции по установке; Важные замечания; Выбор места установки; Минимальные расстояния
- 17 Инструкции по установке | 17; Установка крепежного кронштейна; Установите крепежный кронштейн; Монтаж; Ослабьте два винта
- 18 8 | Инструкции по установке; ▶ Поднимите переднюю панель и снимите ее.; Соединение воды; ▶ Пометьте трубы горячей и холодной воды во избежание
- 19 Инструкции по установке | 19; Установка трубопровода слива конденсата; Подключение газа; ▶ При несоблюдении местных правил; Oставьте воздущный зaзop
- 21 Концевое дополнительное оборудование; Заполнение устройства для сбора
- 22 Заполнение устройства для сбора конденсата; ▶ Заполните устройство для сбора конденсата, налив
- 24 4 | Дополнительное оборудование дымохода и подвода воздуха; Инструкция по сборке
- 25 Рекомендованные конструкции дымоходов
- 26 6 | Дополнительное оборудование дымохода и подвода воздуха
- 28 8 | Электрические подключения; Электрические подключения; ▶ Подключите питающий кабель к заземленной; Силовой кабель; Подключение силового кабеля
- 29 Инструкция по монтажу | 29; Расположение предохранителей; Инструкция по монтажу; Заводские указания; Природный газ; Измерение давления газа; Подтверждение давления газа после установки.; Подключение манометра; Возможность; Показание статического давления газа; Показание рабочего давления газа
- 30 Режим настройки подачи газа; Регулировка CO; Если давление газа правильное:; Отверстие для измерения; Тип газа
- 31 Регулировка уровня P1 CO; Программа
- 32 Регулировка уровня P2 CO; Завершение регулировки; Нормативные значения CO
- 33 Инструкция по монтажу | 33; Программируемые значения; Програма Описание
- 34 4 | Инструкция по монтажу; Диагностика платы управления; Диагностическое меню
- 37 Обслуживание
- 38 Периодические работы по обслуживанию; Проверка работоспособности
- 39 Положение предохранителей; Конденсационный теплообменник; Обслуживание конденсирующего теплообменника
- 40 Чистка устройства для сбора конденсата
- 41 Пуск после обслуживания
- 42 2 | Устранение неисправностей; Устранение неисправностей; Код на дисплее; * Выполняется только монтажником или сервисным специалистом.
- 46 Сбой ионизации при работе.
