6 720 646 303 (2016/10)

Therm 8000S

32 | Инструкция по монтажу

▶ При вращении пластикового винта #40 с

крестообразной головкой по часовой стрелке уровни
P2 CO

2

 будут расти.

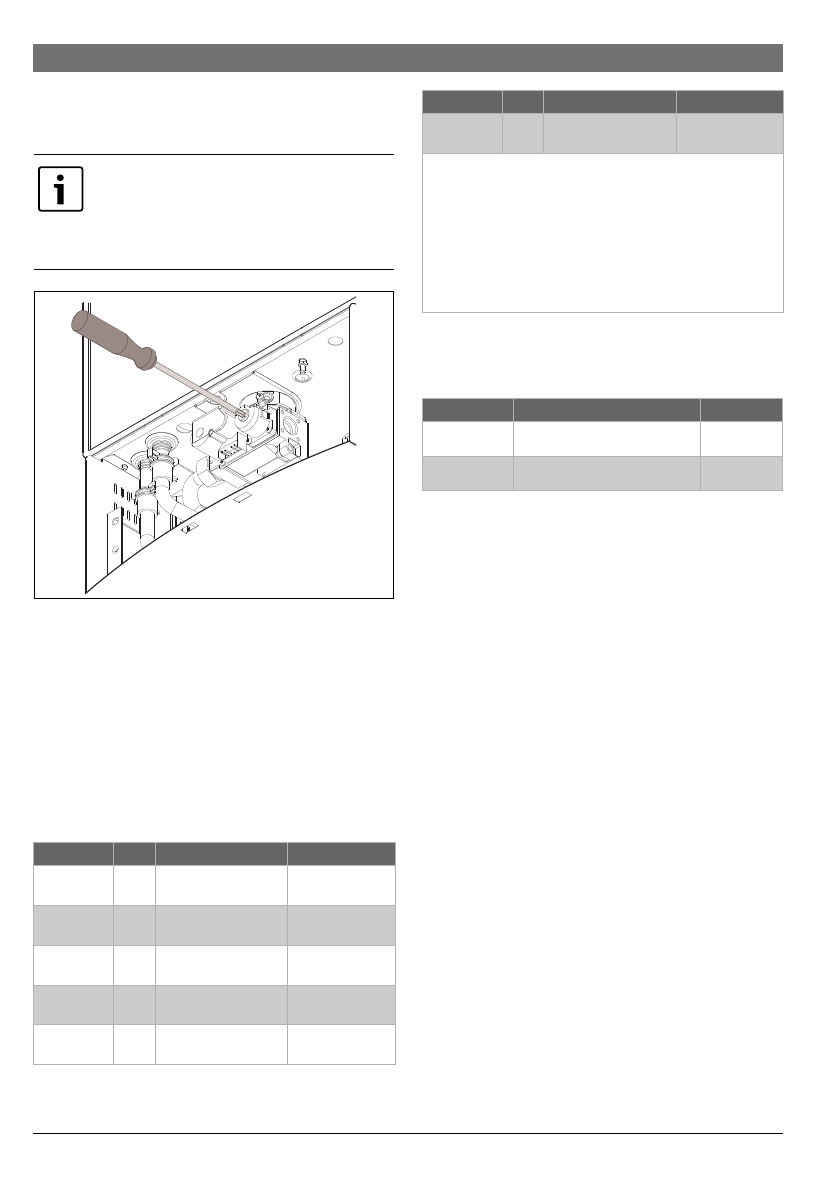

Рис. 53

Регулировка уровня P2 CO

2

▶ Проверьте, чтобы показания CO

2

 P1 и P2 были в

пределах, указанных в таб.10.

▶ Повторяйте шаги 1 и 2 по мере необходимости, пока

значения CO

2

 не будут в пределах указанных

диапазонов.
Как только уровни CO

2

 будут правильными, проверьте,

чтобы значения CO соответствовали предельным
значениям, указанным в таб.10. Если значения
превышают предельные значения, то необходимо
проверить вентиляционную систему и теплообменник.

Завершение регулировки

▶ Запишите конечные значения в таб.11.

Соберите все детали в обратном порядке:

▶ Верните крышку шлицевого винта в исходное

положение и затяните винт с крестообразной головкой,
Рис. 52 .

▶ Установите на место защитную утопленную крышку,

Рис. 53 .

▶ Извлеките датчик анализатора CO

2

 и снова установите

винт с плоской головкой вместе с прокладкой на
манжету дымохода.

▶ Нажмите кнопку «Вкл./выкл.» для выключения

прибора.

▶ Нажмите кнопку «Вкл./выкл.» для включения

водонагревателя. водонагреватель готов к нормальной
работе.

Примечание: Регулировка этого винта
очень чувствительна и должна
выполняться небольшими шагами.
Стабилизация показаний может занять
несколько минут.

Диапазон CO

2

 (%)

(измеренный)

Природный газ

Макс. input

P1

От 8,1% до 8,9%

< 200 ppm

Мин. input

P2

От 2,0% до 2,6%

< 30 ppm

Пропан

Макс. input

P1

От 9,2% до 10%

< 250 ppm

Таб. 10

Нормативные значения CO

2

 и CO

6720608158-38.1AL

Мин. input

P2

От 2,0% до 2,6%

< 30 ppm

Примечание. Приведенные значения указаны не для
условий с регулируемым климатом.
Входные значения, такие как давление газа, теплотворная
способность газа, влажность и температура воздуха
горения имеют влияние на содержание CO и CO

2

.

Изменение этих входных значений может привести к
различным значениям CO и CO

2

 на одном и том же

приборе.

Программа

Измеренные значения CO

2

Дата

P1

______________ %

P2

______________ %

Таб. 11

Диапазон CO

2

 (%)

(измеренный)

Таб. 10

Нормативные значения CO

2

 и CO
