20
|
Регулировка газа (только для авторизированных фирмой Бош специалистов)
RU
6 720 680 340 (2010/07)
B
Подсоединить манометр с U-образной трубкой к
точкам измерения давления горелки.

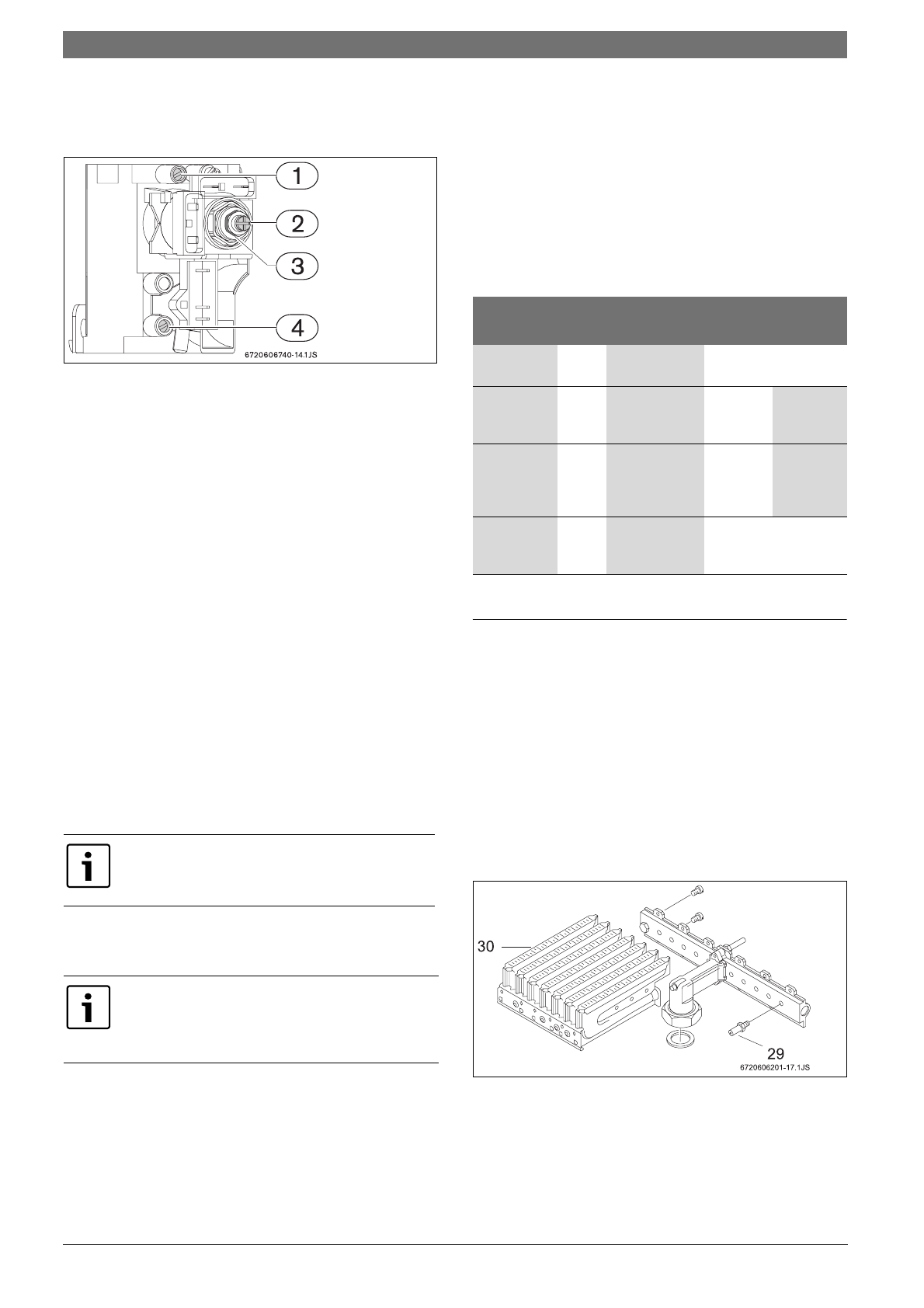

Рис 18 точки измерения давления
1
точка измерения давления газа в горелке
2
регулировочный винт минимального расхода газа
3
регулятор минимального расхода газа
4
точка измерения давления подводимого газа
Регулировка максимального расхода газа
Главный переключатель находится в положении 0.
B
Установить терморегулятор (
Æ
рис. 7, поз. 2) в
положение 60°C.
B
Нажать и удерживать кнопку состояния горелки
(
Æ
рис. 7, поз. 4) и установить главный
переключатель (
Æ
рис. 7, поз. 3) в положение I.
Через 10 сек. удерживания кнопки состояния горелки
в нажатом положении прибор настроен на
максимальный расход, и кнопка состояния горелки
мигает.
B
Открыть кран горячей воды.
B
Используя регулятор 3 (
Æ
рис. 18), отрегулировать
давление, чтобы достичь величин, приведенных в
таблице 9.
Регулировка минимального расхода газа
Главный переключатель находится в положении 0.
B
Установить терморегулятор (
Æ
рис. 7, поз. 2) в
положение 35
°C
.
B
Нажать и удерживать кнопку состояния горелки
(
Æ
рис. 7, поз. 4) и установить главный
переключатель (
Æ
рис. 7, поз. 3) в положение I.
Через 10 сек. удерживания кнопки состояния горелки
в нажатом положении прибор настроен на
максимальный расход, и кнопка состояния горелки
мигает.
B
Открыть кран горячей воды.
B
Используя регулировочный винт (
Æ
рис. 18, поз. 2),
отрегулировать давление до величин, указанных в
таблице 9.
7.3
Перенастройка на другой тип газа
Используйте только оригинальные комплекты
перенастройки. Установка комплекта перенастройки
должна осуществляться только сертифицированным
техником. Оригинальные комплекты перенастройки
поставляются вместе с инструкцией по монтажу и
эксплуатации.
B
Закрыть газовый вентиль.
B
Выключить главный переключатель и снять
переднюю крышку.
B
Демонтировать горелку.
Рис 19
B
Выкрутить форсунки из обеих частей горелки, и
заменить их.
B
Снова собрать горелку.
B
Убедиться, что нет никаких утечек газа.
После завершения регулировки оставить
прибор включенным на максимальную
мощность как минимум на 30 секунд.
Регулировка минимального расхода
необходима только в случае, если горелка
часто гаснет при сниженном протоке
воды.
Природный
газ H
Бутан
Пропан
Код
форсунки
WT13
8708202124
(1,20)
8708202127
(0,74)
Давление
на входе
(мбар)
WT13
13
30
37
Давление
горелке
макс.
(мбар)
WT13
10,9
26
36
Давление в
горелке
мин (мбар)
WT13
1
2,7
Таб. 9
Давление газа в горелке
