Инструкция по монтажу и сервисному обслуживанию

10

1

– устройство газоотводящее;

2

– теплообменник;

3

– термореле (датчик наличия тяги);

4

– датчик наличия пламени;

5

– свеча;

6

– блок управления электронный;

7

– отсек батарейный;

8

– штуцер подвода холодной воды;

9

– штуцер подвода газа;

10

– штуцер отвода горячей воды;

11

– датчик температуры горячей воды;

12

– горелка;

13

– датчик температуры холодной воды;

14-

датчик протока воды;

15

– узел газовый;

16 -

панель управления.

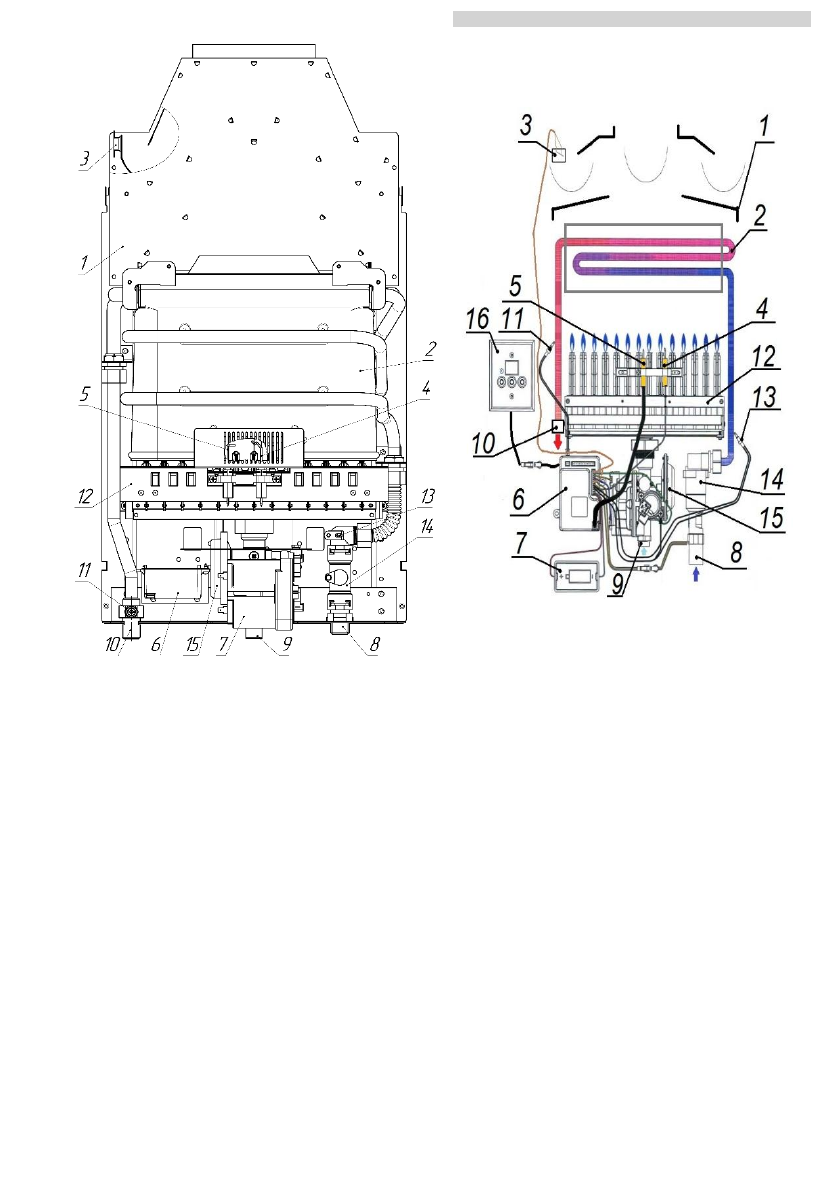

Рис. 6. Вид аппарата без облицовки

Рис. 7. Функциональная схема аппарата
