Инструкция по монтажу и сервисному обслуживанию
7
2.5.
Подключение
аппарата к баллону со сжиженным газом
2.5.1.
Перед подключением аппарата к баллону со сжиженным газом убедитесь в том, что Ваш аппарат
настроен на работу с данным видом газа. В противном случае необходимо произвести переналадку аппарата.
2.5.2.
Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением
стабилизации паровой фазы 300 мм вод. ст. и производительностью паровой фазы не менее 1 м
3
/час.
ВНИМАНИЕ!
Использование редукторов с давлением стабилизации, отличающимся от 2,9 кПа,
ЗАПРЕЩАЕТСЯ.
2.5.3.
Длина гибкого шланга для подключения аппарата должна быть не более 2,5 м, внутренний диаметр
-
не менее 12 мм. Гибкий шланг для подвода газа должен быть стойким к подводимому газу при заданных
давлении и температуре.
2.5.4.
Гибкий шланг подключать к штуцеру 6, предварительно сняв с него защитную заглушку.
2.5.5.
Перед входом в аппарат должен быть установлен запорный газовый кран. Запорный кран должен
быть легко доступен. Также перед входом в аппарат рекомендуется установить газовый фильтр.
2.5.6.
После окончания монтажа необходимо проверить места соединений и всю длину соединительного
шланга на герметичность (см. п. 2.4.7).
2.5.7.
Во избежание несчастных случаев
ЗАПРЕЩАЕТСЯ
:
--
хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами, вблизи от источников
тепла (печь, плита, радиаторы отопления, другие нагревательные приборы);
--
нагревать баллоны с помощью пламени или нагревательных приборов;
--
использовать поврежденные газовые баллоны.
2.5.8.
Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы ограничить
доступ к ним детей и посторонних лиц.
2.6.
Подключение
аппарата к дымоходу
2.6.1.
В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата
должны быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей аппарат
и дымоход:
-
дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.
Не допускается использование вентиляционных каналов для удаления продуктов сгорания;
-
тяга в дымоходе должна быть в пределах от 2,0 до 30,0 Па (см. табл. 1, стр. 3);
-
материал газоотводящей трубы должен быть коррозионностойким, негорючим и выдерживать
длительную работу при температуре до 200
С. Рекомендуемые материалы: нержавеющая, оцинкованная или
эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм;
-
газоотводящая труба должна иметь внутренний диаметр не менее 125 мм;
-
длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;
-
длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;
-
газоотводящая труба должна иметь уклон не менее 2
вверх по направлению к месту стыковки с
дымоходом и минимальное количество поворотов (не более трёх);
-
газоотводящая труба и её соединение с аппаратом должны быть герметичными. Соединение трубы с
аппаратом рекомендуется выполнять в соответствии с рисунком 4.

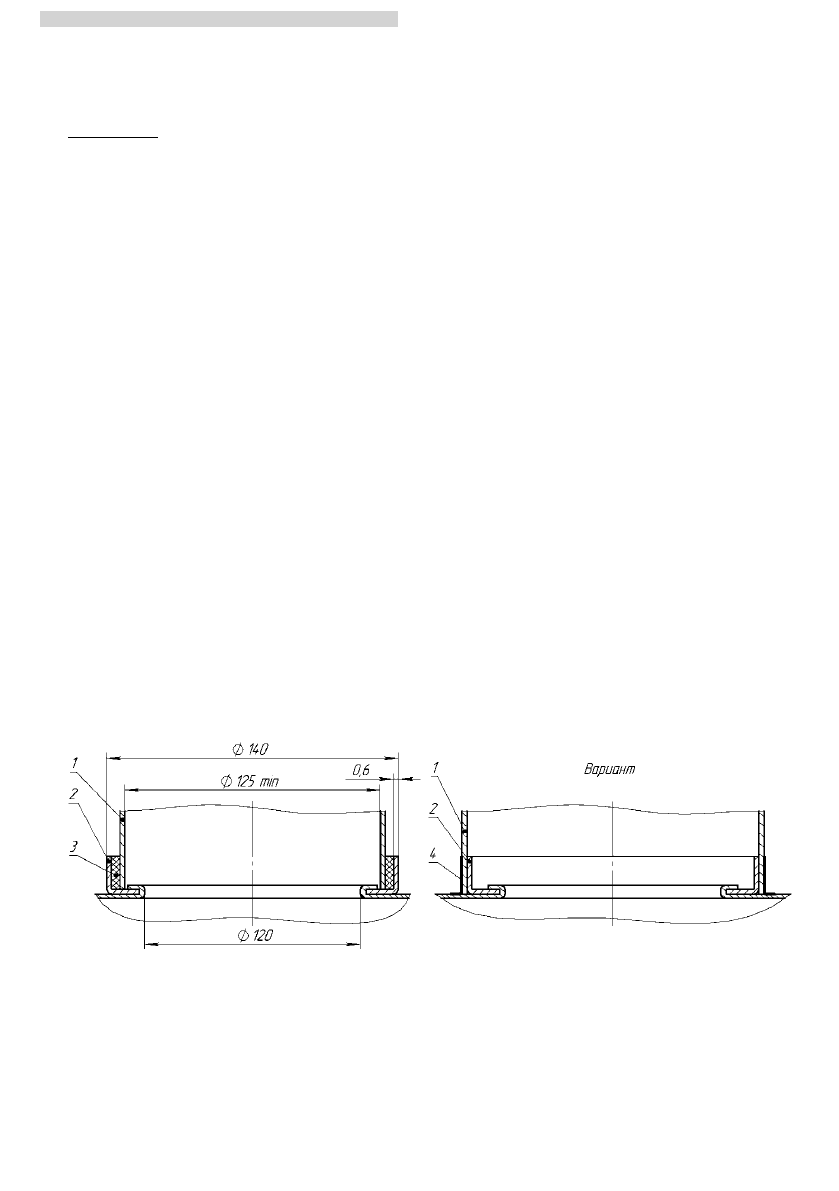

1 -
газоотводящая труба; 2 – патрубок газоотводящего устройства аппарата;
3
– уплотнитель термостойкий; 4 – скотч алюминиевый термостойкий
Рис. 4. Схема подсоединения газоотводящей трубы
