Руководство для пользователя
5
2.4.
Габаритные и присоединительные размеры аппарата
1
– ручка регулировки расхода воды;
2
– ручка регулировки расхода газа;
3
– дисплей температуры воды;
4
– облицовка;
5
– окно смотровое;
6
– штуцер подвода холодной воды, резьба G 1/2;
7
– штуцер подвода газа, резьба G 1/2;
8
– штуцер отвода горячей воды, резьба G 1/2;
9
– патрубок газоотводящего устройства;
10
– монтажные отверстия.

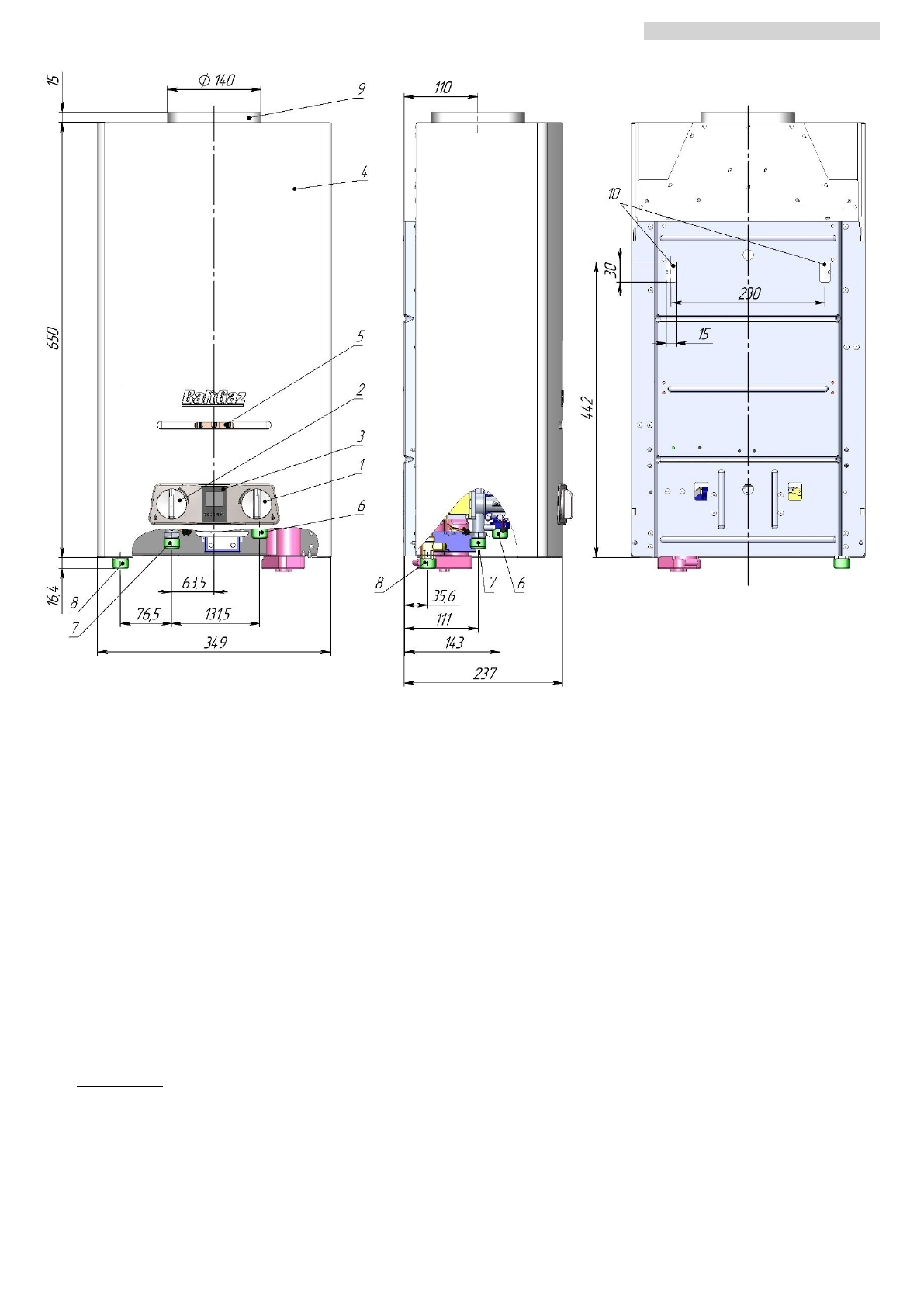

Рисунок 1. Габаритные и присоединительные размеры аппарата
3.
ПОЛЬЗОВАНИЕ АППАРАТОМ
Для нормальной и безопасной работы аппарата должно быть обеспечено выполнение условий п.п. 2.2.8;
2.2.10
и 2.2.13 (таблица 1). Невыполнение этих условий может привести к неправильной или нестабильной работе
аппарата или выходу его из строя
.
Указанная в п. 2.2.2 таблицы 1 теплопроизводительность аппарата обеспечивается
(с точностью ± 5%) при номинальном давлении газа на входе работающего аппарата, указанном в разделе
«Свидетельство о приемке».
3.1.
Включение аппарата
3.1.1.
Для включения аппарата в общем случае необходимо:
а) установить (если не установлены) элементы питания в батарейный отсек (см. п. 3.4.2, стр. 6);
б) открыть (если закрыт) запорный кран на газопроводе перед аппаратом;
в) открыть (если закрыт) запорный кран холодной воды перед аппаратом;
г) рекомендуется повернуть ручки 1 и 2 в положения минимального расхода воды и газа (рис. 2).
д) открыть кран горячей воды, при этом должны начаться искровые разряды между свечой и горелкой (если расход воды,
проходящей через аппарат, будет не менее 2,5 л/мин), от искровых разрядов должна зажечься горелка и начаться нагрев воды.
ВНИМАНИЕ! Во избежание ожогов при включении аппарата не следует приближать глаза слишком близко к смот-
ровому окну.
Примечание 1.
При первом включении аппарата после его установки или после длительного перерыва в работе аппа-
рата, зажигание горелки будет происходить только после удаления воздуха из газовых коммуникаций и заполнения их газом.
Так как искровые разряды длятся около 7 секунд после включения воды, то для продолжения розжига необходимо кран горя-
чей воды закрыть, а затем снова открыть. Такую процедуру надо повторить до полного выхода воздуха из коммуникаций,
пока не произойдет розжиг горелки.
Примечание 2. Зажигание горелки произойдет при расходе воды не менее 2,5 л/мин в положении ручки 1 регулировки
расхода воды «Минимальный расход» (рис. 2) и не менее 6 л/мин в положении «Максимальный расход». Поэтому, если после
открытия крана горячей воды горелка не зажигается, то следует перевести ручку регулировки расхода воды в положение
«Минимальный расход» или краном горячей воды увеличить расход воды, протекающей через аппарат.
3.1.2.
После включения аппарата необходимо визуально проверить работу горелки (п. 4.1.2).
