Руководство для технического персонала

14

1

– регулятор расхода воды;

2

– регулятор расхода газа;

3

– табличка;

4

– узел водогазовый;

5

– горелка;

6

– штуцер подвода холодной

воды;
7

– штуцер подвода газа;

8

– штуцер отвода горячей

воды;
9

– газоотводящее устройство;

10

– свеча;

11

– датчик наличия пламени;

12

– теплообменник;

13

– клапан электромагнитный;

14

– отсек батарейный;

15

– блок управления электронный;

16

–  термореле  (датчик  наличия

тяги);
17

–  микровыключатель  (датчик

протока воды);
18

– датчик температуры воды;

19

–  термореле  (датчик  перегрева

воды);
20

– пробка для слива воды;

21

– штуцер замера давления газа;

22

– задняя стенка;

23

– винты крепления облицовки.

1

– регулятор расхода воды;

2

– регулятор расхода газа;

3

– дисплей температуры

воды;
4

– узел водогазовый;

5

– горелка;

6

– вход холодной воды;

7

– вход газа;

8

– выход горячей воды;

9

– газоотводящее устройство;

10

– свеча;

11

– датчик наличия пламени;

12

– теплообменник;

13

– клапан электромагнитный;

14

– отсек батарейный;

15

– блок управления элек-

тронный;
16

– термореле (датчик тяги);

17

– микровыключатель;

18

– датчик температуры воды;

19

– термореле (датчик перегрева

воды);
20

– пробка для слива воды;

21

– штуцер для замера давления

газа;
22

– узел водяной;

23

– фильтр водяной;

24

– ограничитель расхода воды;

25

– мембрана;

26

– штуцер Вентури;

27

– выход воды на

теплообменник;
28

– узел газовый;

29

– фильтр газовый;

30

– клапан газовый;

31

– выход  газа на горелку.

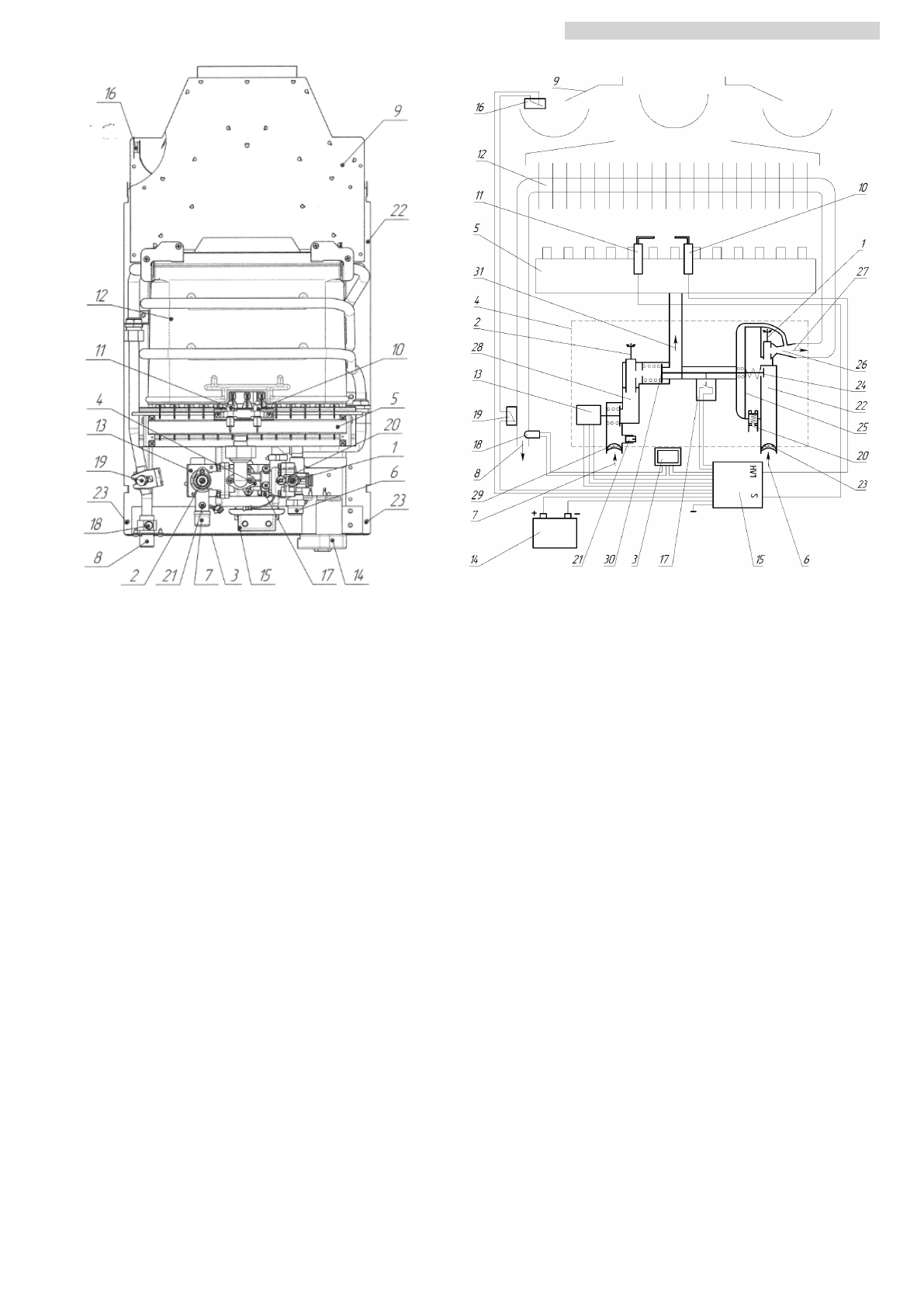

Рисунок 8. Вид аппарата без облицовки

Рисунок 9. Функциональная схема аппарата
