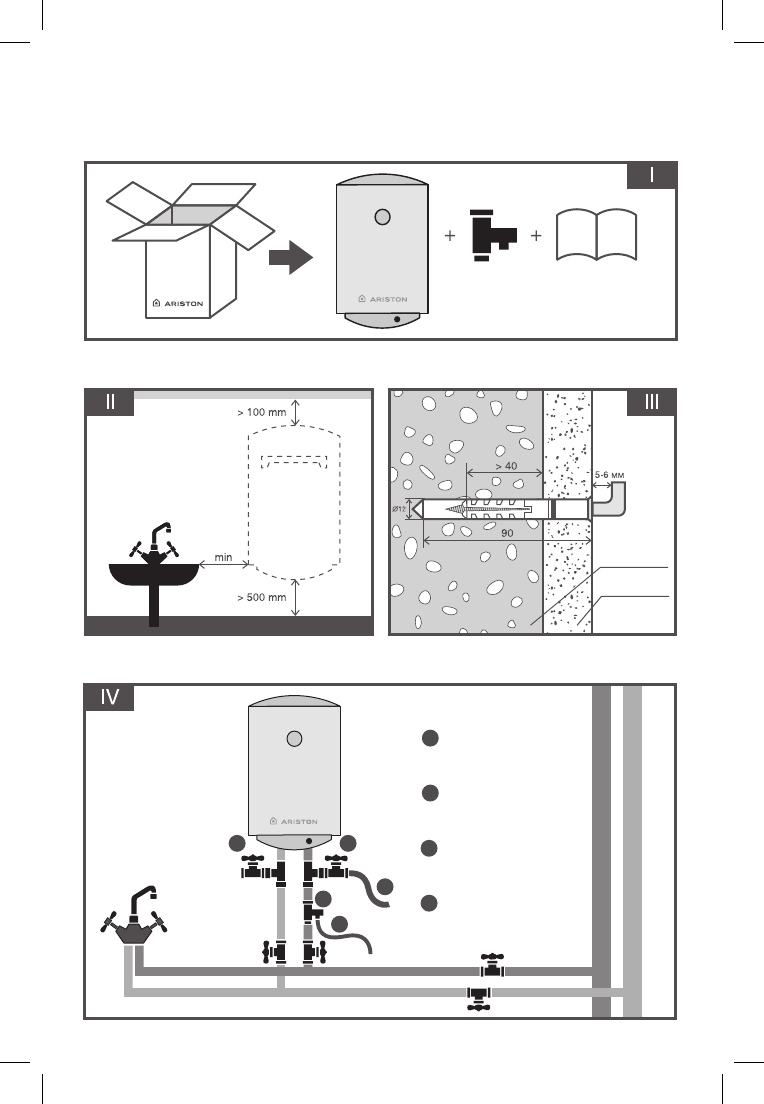

Краткая инструкция по монтажу накопительного электроводонагревателя

Кратка iнструкцiя з монтажу накопичувального електроводонагрiвача

Quick manual on the storage water heater installation

Рекомендацiї  до установки

Рекомендации по установке

Installation recommendations

Схема подключения

Схема пiдключення

Connection diagram

Тройник (рекомендуется)

Трiйник (рекомендується)

"T" piece union (recommended)

L-образный винт
L-образний гвинт
L-screw

Несущая часть стены
Несуча частина стiни
Supporting part

of the wall

Слой штукатурки

Шар штукатурки

Plaster coat

Предохранительный клапан

Запобiжний клапан

Safety valve

Сливной шланг

Зливной шланг

Drain hose

ХОЛ

О

ДНАЯ

 ВОДА, Х

О

Л

О

Д

Н

А

 ВОДА,

  COL

D

 WATE

R

ГО

РЯ

Ч

АЯ

 ВОДА,

 Г

О

РЯЧА

 ВОДА, H

O

T WAT

ER

Дренаж в канализацию

Дренаж у каналізацію

Draining into the sewer

Требования к крепежу

Вимоги до крiплення

Requirements for fasteners

Виберiть мiсце для установки як

найближче до найближче до точки

водорозбору

Выбирайте место для установки

как можно ближе к точке

водоразбора

Choose installation location as close

as possible to the point of water use

Комплектация

Supplied items

Комплектацiя

В комплектi iнструкцiя

та запобiжний клапан
Manual and safety valve are included

В комплекте инструкция

и предохранительный клапан

4

4

1

1

1

2

3

3

2
