А

B

C

2.2. Гидравлическое подключение

Внимание! Установка предохранительного клапана, входящего в комплект поставки, является обязательным

требованием.

Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в

бак, а также блокировать сливное отверстие предохранительного клапана.

Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи разъемных

соединений.

Стандартное подсоединение (рис. 1)

2.2.1.

 Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды в

водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более чем

на 3-4 оборота, обеспечив герметичность любым водоизолирующим материалом.

2.2.2.

 Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью трубы

или гибкого шланга.

2.2.3.

Подсоедините к выходу горячей воды из водонагревателя (помечен красным кольцом) трубу или гибкий шланг

для отвода горячей воды к месту водоразбора.

2.2.4.

 Для удобства обслуживания рекомендуется установить тройник с запорным краном между входом холодной

воды в водонагреватель и предохранительным клапаном.

Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.

2.2.5.

 Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным краном

на выходе горячей воды из водонагревателя.

2.2.6.

 При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном

редуктор для понижения давления.

Подсоединение к открытому резервуару с водой (рис. 2)

2.2.7.

Вода поступает в водонагреватель самотеком из резервуара. Для этого тройник развода воды из резервуара на

водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя. При данном варианте

подсоединения предохранительный клапан не обязателен.

2.3. Электрическое подключение

Внимание! Электромонтаж прибора должен выполнять квалифицированный специалист с соблюдением

правил техники безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора

вследствие неправильного заземления или неправильных параметров источника электропитания.

2.3.1.

 После заполнения бака водонагревателя водой и проверки герметичности системы – включите электрическую

вилку водонагревателя в розетку.

2.3.2.

 Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения

используйте кабель соответствующего типа (тип H05VV-F 3х1,5 мм², Ø 8,5 мм). Проденьте кабель электропитания в

отверстие, находящееся в крышке прибора и присоедините к клеммам на термостате. Затем каждый провод должен

быть зафиксирован соответствующим винтом.

2.3.3.

Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета) следует подсоединить к

клемме, обозначенной символом       . Закрепите кабель электропитания с помощью кабельных зажимов.

2.3.4.

 Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам

водонагревателя, указанным на идентификационной табличке.

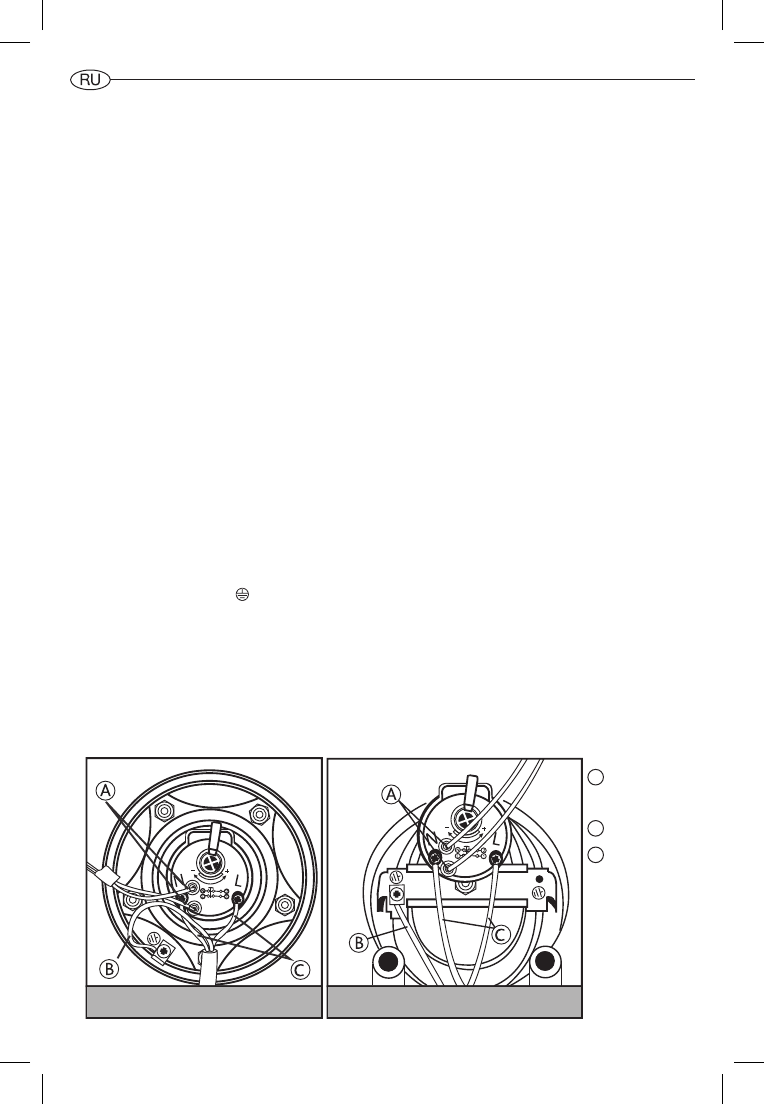

Контакты

индикаторной

лампы
Заземление

Электропитание

Фланец на 5-ти болтах

Автоклавный фланец

2.2. Гидравлическое подключение

Внимание! Установка предохранительного клапана, входящего в комплект поставки, является

обязательным требованием.

Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом

в бак, а также блокировать сливное отверстие предохранительного клапана.

Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи

разъемных соединении.
Стандартное подсоединение (рис. 1)

2.2.1.

Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды

в водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более

чем на 3-4 оборота, обеспечив герметичность любым водой зонирующим материалом.

2.2.2.

Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью

трубы или гибкого шланга.

2.2.3.

Подсоедините к выходу горячей воды из водонагревателя (помечен красным кольцом) трубу или гибкий

шланг для отвода горячей воды к месту водоразбора.

2.2.4.

Для удобства обслуживания рекомендуется установить тройник с запорным краном между входом холодной

воды в водонагреватель и предохранительным клапаном.

Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.

2.2.5.

Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным кра-

ном на выходе горячей воды из водонагревателя.

2.2.6.

При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном

редуктор для понижения давления.

Подсоединение к открытому резервуару с водой (рис. 2)

2.2.7.

Вода поступает в водонагреватель самотеком из резервуара. При данном варианте подсоединения предохрани-

тельный клапан не обязателен.

2.3. Электрическое подключение

Внимание! Электромонтаж прибора должен выполнять квалифицированный специалист с

соблюдением правил техники безопасности. Фирма-изготовитель не несет ответственности за

повреждения прибора вследствие неправильного заземления или неправильных параметров

источника электропитания.

2.3.1.

Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения

используйте кабель соответствующего типа (тип H05VV-F 3x1,5 мм2, Ø 8,5 мм). Проденьте кабель электропитания в

отверстие, находящееся в крышке прибора и присоедините к клеммам на термостате. Затем каждый провод должен

быть зафиксирован соответствующим винтом.

2.3.2.

Водонагреватель должен быть заземлен. Схема заземления должна обеспечивать отсутствие электрического

потенциала на корпусе водонагревателя. Провод заземления (желто-зеленого цвета) следует подсоединить к клем-

ме, обозначенной символом  . Закрепите кабель электропитания с помощью кабельных зажимов.

2.3.3.

Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам

водонагревателя, указанным на идентификационной табличке.
