Встановлення

установка

Гидравлические соединения

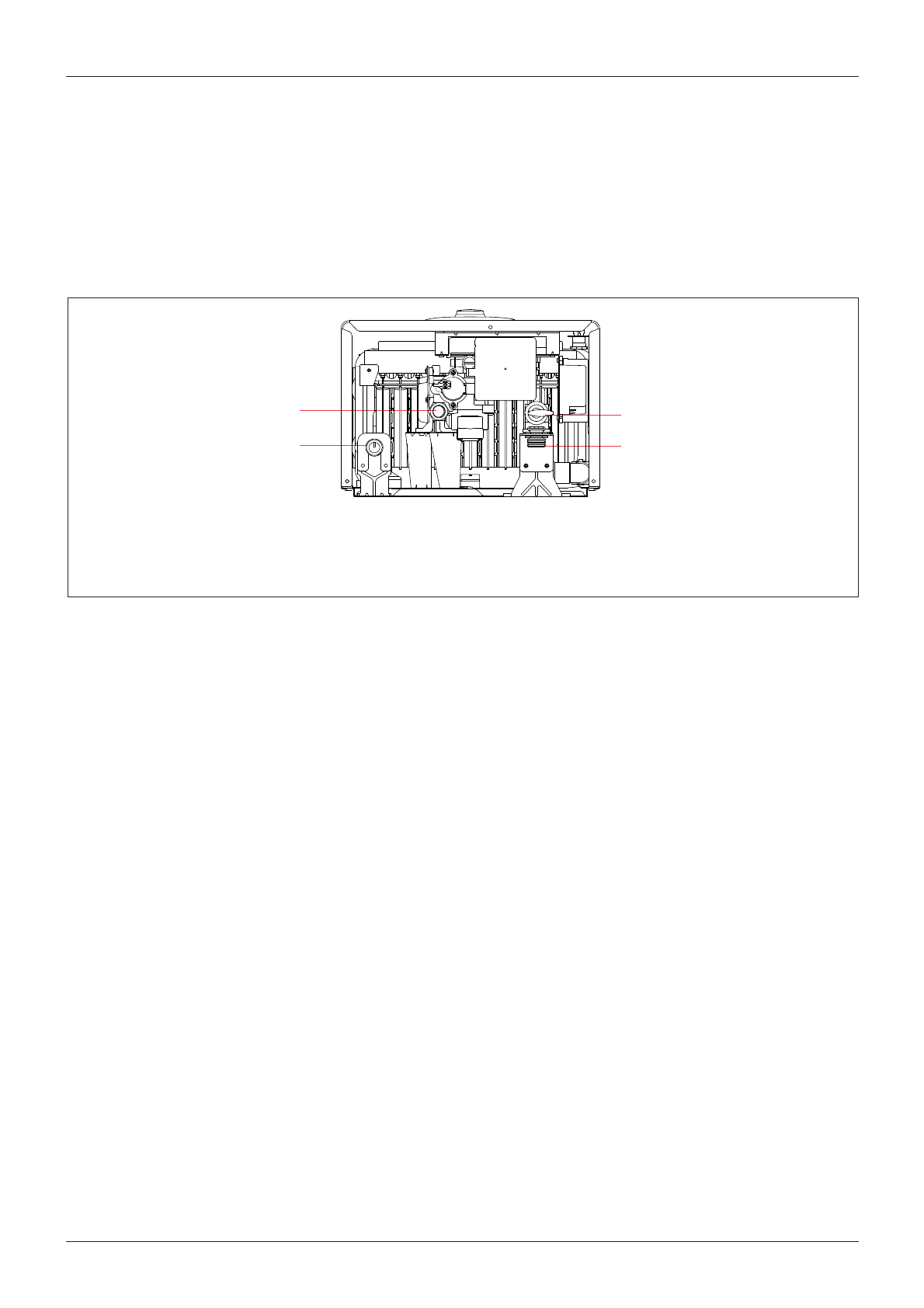

На рисунке показана схема подключения трубопроводов
воды и газа к водонагревателю. Убедитесь, что
максимальное давление в водопроводе не выше 1,0
МПа (10 бар); если выше, необходимо обязательно
установить редуктор давления.

Обеспечьте минимальное давление не ниже, чем
0,2 мбар.

Обозначения

Підключення водонагрiвача

B.

 Патрубок подачи в контур ГВС 1/2”

C.

   Подвод газа 1/2”

D.

   Подвод холодной воды 1/2”

G.

    Фильтр холодной воды

Устройство оборудовано фильтром

“G”

,  асположенном

на входе холодной воды. Периодически очищайте
идравлическое система, если присутствует грязь .

ВАЖНО!!
Не включайте водонагреватель  без установленного
фильтра!

ВАЖНО!
Если водонагреватель установлен в местности
с присутствием жесткой воды (> 200 мг /л)
необходимо применить предварительное
умягчение воды, чтобы уменьшить  отложение
накипи в теплообменнике.
Гарантия не распостраняется на ущерб,возникший
от накипи.

Пристрій обладнаний фільтром

«G»

, який

розташований на вході холодної води. Якщо є бруд,
періодично очищайте гідравлічну систему.

ВАЖЛИВО!!
Не вмикати пристрій без фільтру.

ВАЖЛИВО!
Якщо місці встановлення пристрою жорстка вода
(> 200 мг/л), необхідно встановити пом’якшувач
води, щоб зменшити накопичення накипу в
теплообміннику.
Гарантія не поширюється на пошкодження в
результаті накипу.

B

D

C

G

Гідравлічні з’єднання

На малюнку показано схему підключення трубопроводів
води та газу до водонагрiвача. Переконайтеся, що
максимальний тиск у водопроводі не перевищує 1,0
МПа (10 бар); якщо перевищує, необхідно обов’язково
встановити редуктор тиску.

Впевнитись, що мінімальний тиск не менше 0,2
мбар.

B.

  Патрубок подачі в контур ГВП 1/2”

C.

  Підведення газу 1/2”

D.

   Підведення холодної води1/2”

G.

 Фільтр на вході холодної води
