7

Циркулярная пила с подвижным столом JTS-600XL

8. Работы по наладке и регулировке
Общие указания

•  Перед работами по наладке и регулиров-

ке станок должен быть предохранен от
непроизвольного включения. Отключите
станок от эл. сети.

8.1. Монтаж пильного диска

•  Диск должен соответствовать техниче-

ским характеристикам станка.

•  Максимальный диаметр пильного диска,

применяющийся на данном станке – 250
мм.

•  Перед установкой проверьте пильный

диск на предмет наличия дефектов (тре-
щин, поломанных зубьев, деформаций).
Не используйте дефектные диски!

!

Внимание! Применение
пильных дисков из быстро-
режущей стали запрещено!

•  Используйте диски только с твердосплав-

ными режущими напайками. Зубья диска
должны быть направлены в сторону рас-
пила (вниз).

•  Во время работы с диском надевайте

подходящие перчатки.

!

Внимание!

•  Всегда отключайте станок от источника

питания во время замены диска.

•  Продвиньте каретку вперед или назад и

откройте нижний защитный кожух пиль-
ного диска. Поднимите пильный диск
в верхнее положение. Снимите кожух
пильного диска.

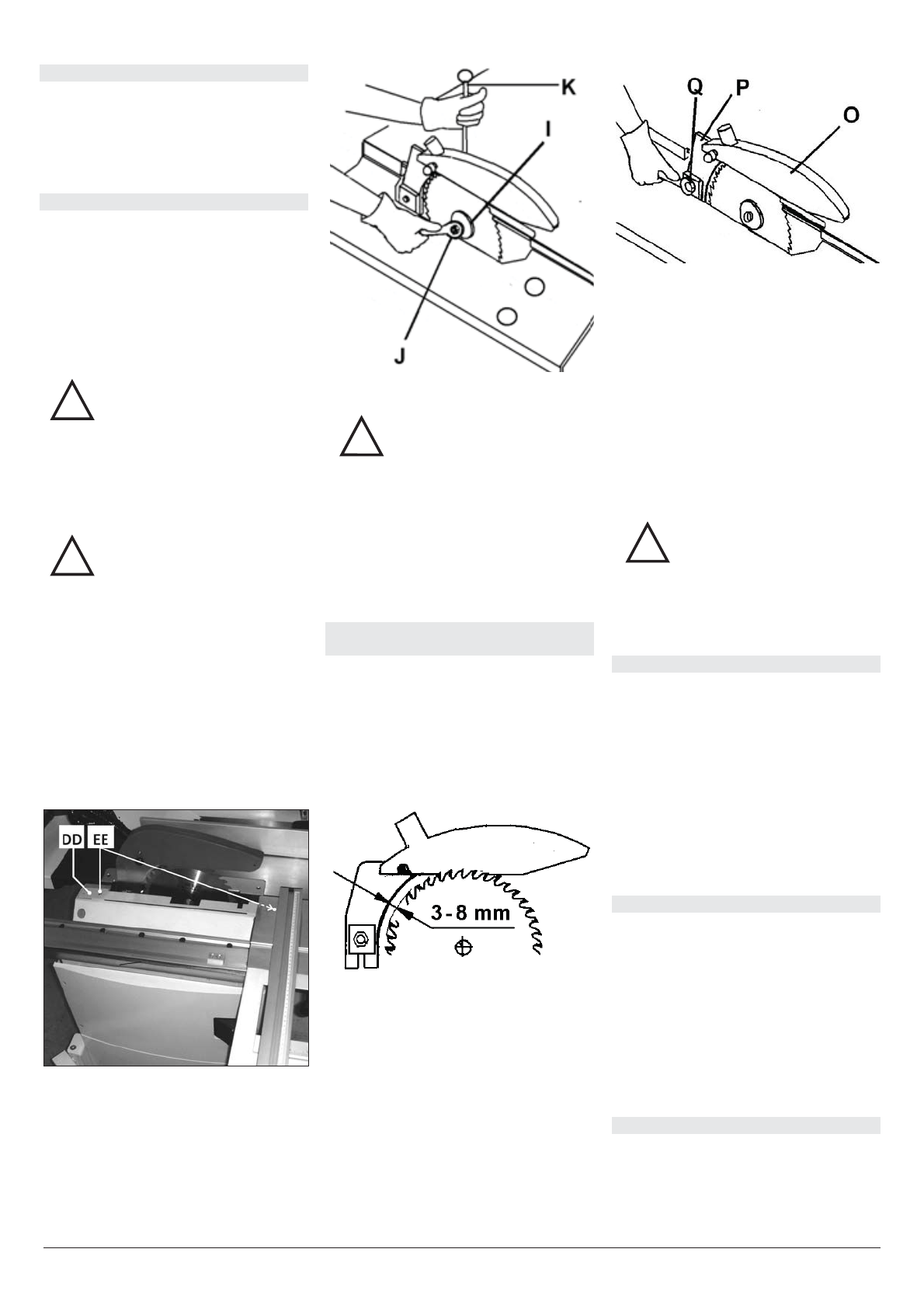

Замена пильного диска:

•  Переместите каретку для того, чтобы обе-

спечить доступ к пильному диску.

•  Ослабьте 2 винта (ЕЕ. Рисунок 18) и сни-

мите крышку (DD).

Рис. 18

•  Ослабьте натяжную гайку (J, Рисунок 19).
•  При помощи стопорного штифта (К)

зафиксируйте осевой блок диска от про-
кручивания.

Рис. 19

!

Гайка имеет левостороннюю
резьбу!

•  Открутите гайку (J) и фланец (I). Устано-

вите пильный диск на осевой блок. Зубья
пильного диска должны быть направле-
ны в сторону распила (вниз). Установите
фланец и прочно затяните гайку. Вы-
тащите стопорный штифт (К). Проверьте
правильность регулировки расклини-
вающего ножа по отношению к пильному
диску. Установите кожух пильного диска.

8.2. Монтаж расклинивающего

ножа

•  Использование расклинивающего ножа

обязательно. Станок снабжен раскли-
нивающим ножом для использования с
пильным диском диаметром 250 мм.

•  Расклинивающий нож должен быть отре-

гулирован таким образом, чтобы по всей
длине расстояние между ним и пилой
было в пределах от 3-х до 8 мм (рис. 20)

Рис. 20

•  Расклинивающий нож (P, рисунок 21) мо-

жет быть отрегулирован как в вертикаль-
ном, так и в горизонтальном положении.

Рис. 21

•  Высота установки должна быть отрегу-

лирована таким образом, чтобы нижняя
часть ножа никогда не превышала 3 мм
самого высокорасположенного зубца
диска. После регулировки высоты зафик-
сируйте гайку (Q).

•  Для изготовления пазов необходимо

установить специальный расклиниваю-
щий нож.

•  Он должен быть установлен таким обра-

зом, чтобы верхний край расклиниваю-
щего ножа совпадал с самым высокорас-
положенным зубом пильного диска.

!

Никогда не снимайте рас-
клинивающий нож!

•  Обратная отдача очень опасна!
•  Запрещается работать на станке без

защитного кожуха пильного диска и рас-
клинивающего ножа.

8.3. Монтаж защиты пильного диска

•  Использование защиты пильного диска

(рисунок 21,О) обязательно. Закрепите
защитный кожух пильного диска на рас-
клинивающем ноже (Р).

•  Защитный кожух пильного диска должен

быть опущен к обрабатываемому из-
делию для минимизации числа открытых
зубьев.

•  Никогда не регулируйте положение

кожуха пильного диска во время работы
станка. Вытяжная установка подключает-
ся к кожуху пильного диска.

8.4. Регулировка пильного диска

•  Во время работы станка нельзя выпол-

нять операции по регулировке диска.

•  Используйте передний маховик для под-

нятия пильного диска.

•  Один поворот маховика соответствует 3

мм подъема вверх.

•  Для наклона пильного диска используйте

маховик.

•  После каждой регулировки пильного

диска осторожно запускайте станок.

•

8.5. Регулировка каретки

•  Не устанавливайте каретку во время

работы станка.

•  При подаче заготовки и параллельном

распиле каретка должна быть зафикси-
рована.
