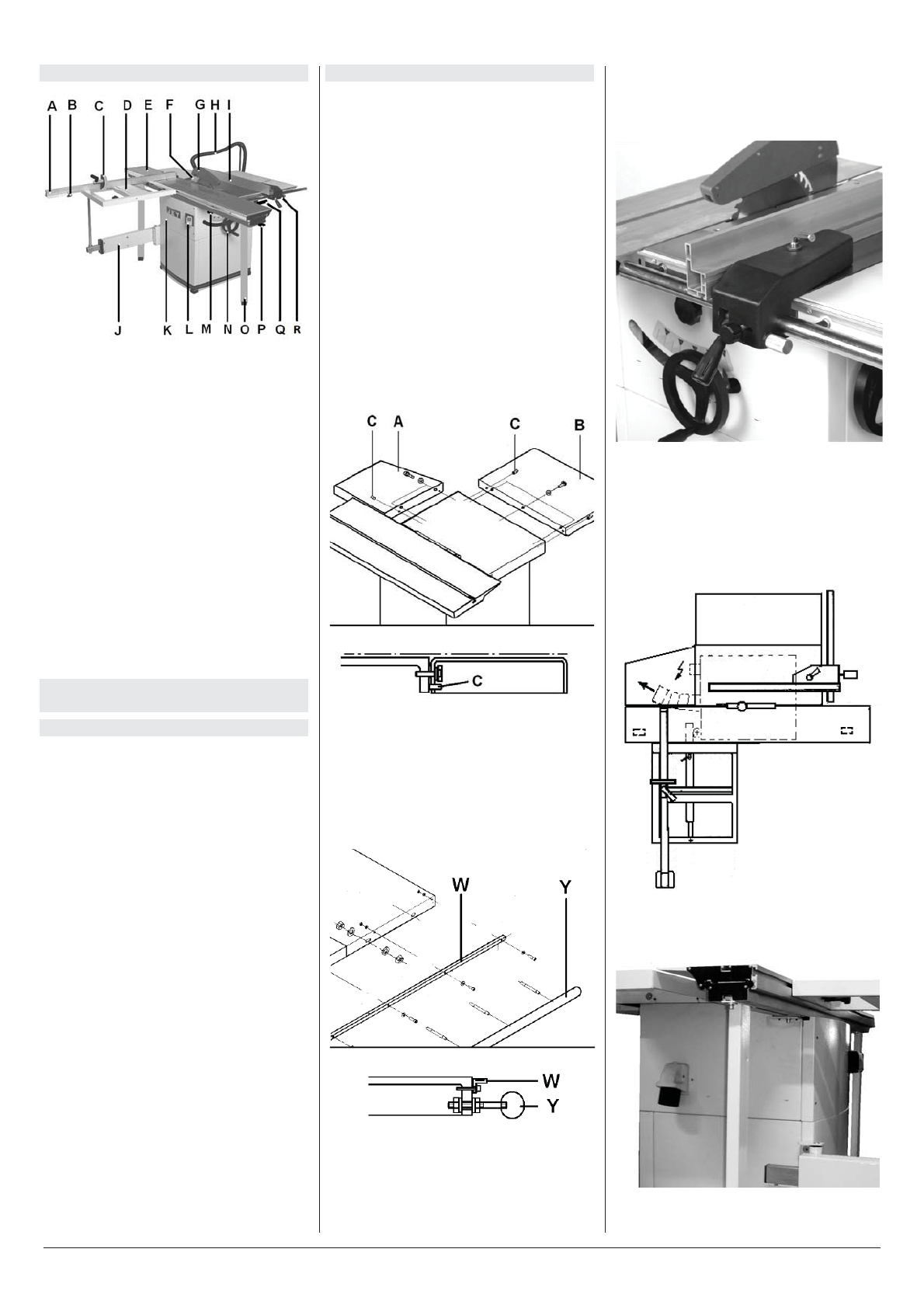

Циркулярная пила с подвижным столом JTS-600XL
5. Описание пилы
Рис. 1
А - Поперечный упор
B - Ручка блокировки
С - Ограничитель
D - Съёмный стол каретки
E - Каретка
F - Расклинивающий нож
G - Кожух пильного диска
H - Шланг кожуха пильного диска
I - Параллельный упор
J - Телескопическая штанга
K - Корпус
L - Выключатель
М - Блокировка маховика подъема пильно-
го диска
N - Маховик подъема пильного диска
О - Опорные ножки каретки
P - Блокировка каретки
Q - Маховик наклона пильного диска
R - Расширение стола справа
6. Транспортировка и пуск в
эксплуатацию
6.1. Транспортировка и установка
• При транспортировке в нужное место ис-
пользуйте погрузчик или ручной транс-
портировочное устройство. Убедитесь,
что оборудование закреплено и не может
упасть во время перевозки.
• Оборудование предназначено для ра-
боты в закрытых помещениях и должно
быть установлено на твёрдой ровной
поверхности.
• Оборудование должно быть выровнено
в обоих направлениях для обеспечения
хорошего движения каретки.
• Оборудование возможно устанавливать
на резиновые пластины, которые высту-
пают в качестве амортизаторов и могут
снизить уровень шума.
• Установка пилы должна производиться
в закрытых помещениях, при этом до-
статочно условий обычной столярной
мастерской.
• Поверхность, на которой устанавливает-
ся пила, должна быть достаточно ровной
и способной выдерживать нагрузки.
При необходимости пилу можно жестко
закрепить на устанавливаемой поверх-
ности.
• По соображениям упаковки пила постав-
ляется не полностью смонтированной.
6.2. Монтаж
Общие указания
• Перед проведением монтажно-
наладочных работ отключите станок от
эл. сети!
• Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
• Установите станок на плоскую поверх-
ность.
Монтаж удлинения и расширения
стола:
• Закрепите удлинение стола при помощи
болтов (рис. 2, А).
• Закрепите расширения стола (В) при по-
мощи болтов.
• Параллельный упор используется в каче-
стве поверочной линейки, установочный
штифт (С) для настройки.
Рис. 2
Монтаж направляющей
параллельного упора
• Установите и закрепите направляющую
и шкалу (Y, W, Рисунок 3) параллельного
упора на передней части стола и закре-
плённого расширения стола.
Рис. 3
Монтаж параллельного упора
• Установите параллельный упор на закре-
плённую направляющую упора.
Рис 4
• Упор должен быть выровнен парал-
лельно поверхности стола. Выровняйте
направляющую упора (Y ) по высоте.
Монтаж каретки
• Установите каретку на станок. как показа-
но на рисунках 5, 6, 7 и 8.
Рис. 5
Рис. 6
