Циркулярная пила с подвижным столом JTS-600XL

6.3. Подключение пылеудаления

•  Перед первым использованием, обору-

дование должно быть подключено к си-
стеме пылеудаления. Шланг, Y-образный
разветвитель шланга и опора верхнего
шланга поставляются вместе с оборудо-
ванием.

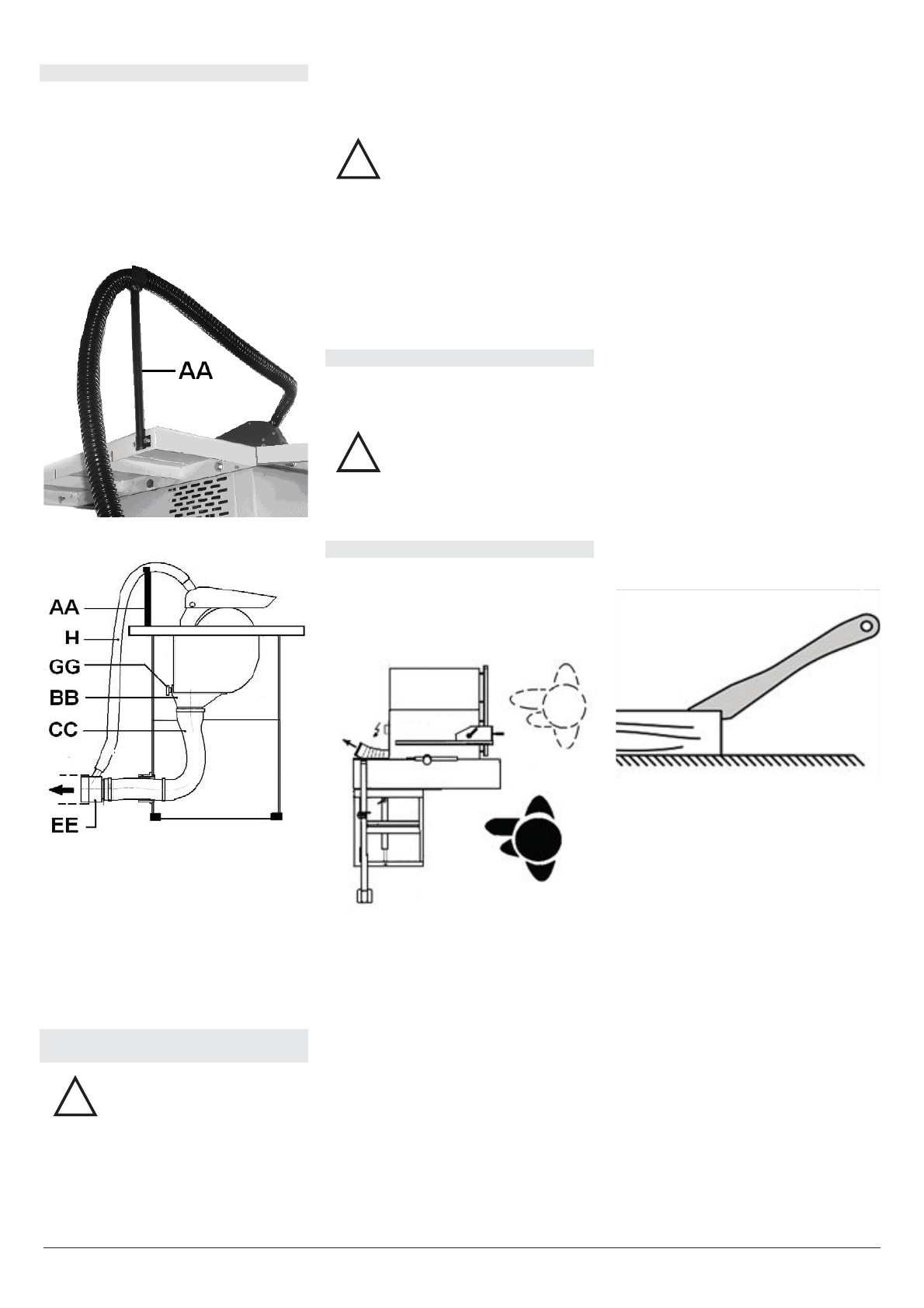

Монтаж шлангов

•  Прикрепить опору верхнего шланга к

расширению стола с помощью прилагае-
мого крепления (АА, рисунок 14).

Рис. 14

Рис. 15

•  Установите Y-образный разветвитель (ЕЕ)

и соединительный шланг (Н) к верхней
вытяжке.

•  Гибкие шланги диаметром 100мм и про-

пускной способностью 20м/сек должны
быть из негорючих материалов, и должны
быть подключены к системе заземления
оборудования.

6.4. Подключение к электрической

сети

!

При подключении к сети
должны соблюдаться нормы
и правила

•  Напряжение должно соответствовать

информации на оборудовании.

•  Подключение к сети должно произво-

диться через 16А предохранитель.

•  Используйте только кабели отмеченные

маркировкой H07RN-F

•  Подключение и ремонт электрического

оборудования может проводиться только
квалифицированными электриками.

!

Внимание!

Сначала проверьте свободный ход шпин-
деля.
•  Если направление вращения не является

правильным, следует поменять фазы пре-
образователя внутри евро-вилки

•  По соображениям безопасности все

операции должны быть сделаны только
без установленного на оборудование
пильного диска!

6.5. Начало работы

•  Станок включается зелёной кнопкой

на главном выключателе, выключается
красной кнопкой.

!

Внимание!

При перегрузке двигатель выключается.
Время остывания двигателя 10 минут, за-
тем станок можно включить.

7. Работа
Правильное рабочее положение:

•  Перед станком, за линией распила (опас-

ная зона).

Рис. 16

Обращение с заготовкой при работе

•  Держите руки за пределами области

пиления, положив их на заготовку.

•  Подавайте заготовку в направлении

линии пильного диска.

•  Подавайте заготовку равномерно, не

перекашивая ее.

•  При пилении широких и длинных за-

готовок применяйте опорные роликовые
стойки.

•  Смотрите за тем, чтобы отпиленный ма-

териал не был захвачен поднимающимся
зубом пильного диска и не отброшен
вверх.

•  Отпиленные и заклинившие заготовки

удаляйте только при выключенном мото-

ре и после полной остановки пильного
диска.

•  Подключение подающего устройства не

предусмотрено.

Указания по работе

•  Всегда принимайте во внимание указа-

ния по технике безопасности и придер-
живайтесь действующих инструкций.

•  Обеспечьте правильное положение за-

щитного кожуха пильного диска, прежде
чем Вы начнете работу на станке.

•  Перед началом работы проконтролируй-

те состояние пильного диска.

•  Работайте только с острым пильным

диском!

•  Предохраняйте заготовки круглого сече-

ния от проворачивания за счет достаточ-
ного давления на нее при пилении.

•  При обработке неровных заготовок ис-

пользуйте вспомогательные средства для
поддержки заготовки.

•  Необходимо обращать внимание на то,

чтобы заготовки при распиле надежно
удерживались и подавались. Будьте
особенно осторожны при изготовлении
пазов.

•  При продольном пилении узких загото-

вок (уже 120 мм) применяйте толкающие
штоки и деревянные рукоятки.

Рис. 17

•  Смотрите за тем, чтобы отпиленный ма-

териал не был захвачен поднимающимся
зубом пильного диска и не отброшен
вверх.

•  Отпиленные и заклинившие заготовки

удаляйте только при выключенном мото-
ре и после полной остановки пильного
диска. Избегайте обратного удара при
работе.

•  Всегда применяйте расклинивающий нож

и защитный кожух пильного диска. Про-
веряйте правильность их положения.

•  Перед началом распила заготовки пиль-

ный диск должен набрать максимальное
число оборотов.

•  При работе всегда устанавливайте все

защитные приспособления.

•  Немедленно производите замену по-

врежденных защитных приспособлений.

•  Никогда не распиливайте заготовку, удер-

живая ее на весу.
