Циркулярная пила с подвижным столом JTS-600XL

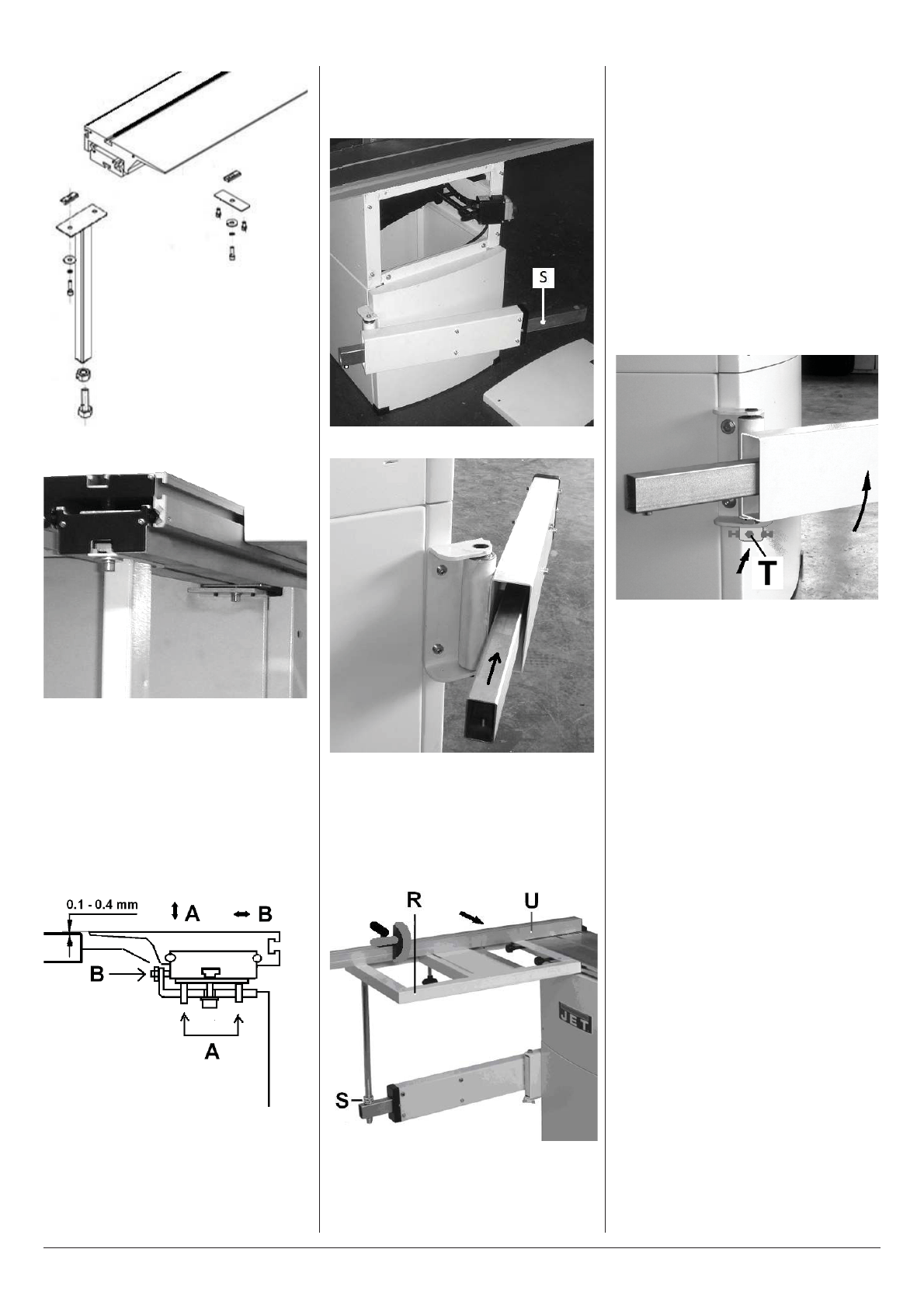

Рис. 7
Рис. 8
• Закрепите опорные ножки
Регулировка каретки
• Каретка регулируется на заводе.
• Каретка должна быть выровнена парал-
лельно поверхности стола и быть 0,1 - 0,4
мм выше, чем стол. Используйте повероч-
ную планку для проверки (рис. 9).
Рис. 9
• Каретка устанавливается (регулируется)
параллельно пильному диску. Для уста-
новки используйте установочные винты
(А и В).
Монтаж телескопической штанги
• Вставьте кронштейн в телескопическую
штангу (рисунок 10, S, рисунок 11)
Рис. 10
Рис. 11
Монтаж съёмного стола каретки
• Не устанавливайте стол каретки во время
работы станка.
• Стол каретки устанавливается на телеско-
пической штанге (R, рисунок 12).
Рис. 12
• Стол каретки и телескопическая штанга
устанавливаются на заводе (поверхность
стола и поверхность поперечного упора
должны быть на одном уровне).
Регулировка телескопической
штанги
• Телескопическая штанга регулируется на
заводе. Каретка перемещается к телеско-
пической штанге под прямым углом (как
показано на рис. 12).
• Установите шкалу поперечного упора
при помощи гаек (S) на уровне рабочего
стола станка.
• Используйте поперечный упор(U) в каче-
стве поверочной линейки.
• Переместите каретку вперед. В случае
понижения высоты стола необходимо
закрепить левый болт (Т, рис. 13).
• Установочные винты и контргайки при
необходимости ослабить и снова за-
тянуть.
Рис. 13
• Установите высоту стола с помощью
гаек на одном уровне с рабочим столом
станка.
• После каждой регулировки осторожно
запускайте станок в работу.
Регулировка поперечного упора
• Не устанавливайте поперечный упор
(рис. 12, U) во время работы станка.
• Шкала поперечного упора имеет 2 по-
садочных отверстия, благодаря которым
возможна установка поперечного упора
на двух центрах вращения.
• Поперечный упор крепится с помощью
рукоятки в форме грибка.
• Регулировка упора на 90° (R, рис. 12) про-
изводится на заводе. Для перестановки
центр вращения необходимо переме-
стить в Т-образном пазе торцовочного
упора. Проверьте правильность установ-
ки на пробной заготовке.
• Если язычок торцовочного упора из-
носится, его необходимо заменить (Арт.
JTS600-178). См.деталировку.
Монтаж пильного диска – см. п. 8.1.
Регулировка расклинивающего
ножа – см. п. 8.2.
Установка кожуха пильного диска –
см. п. 8.3.
