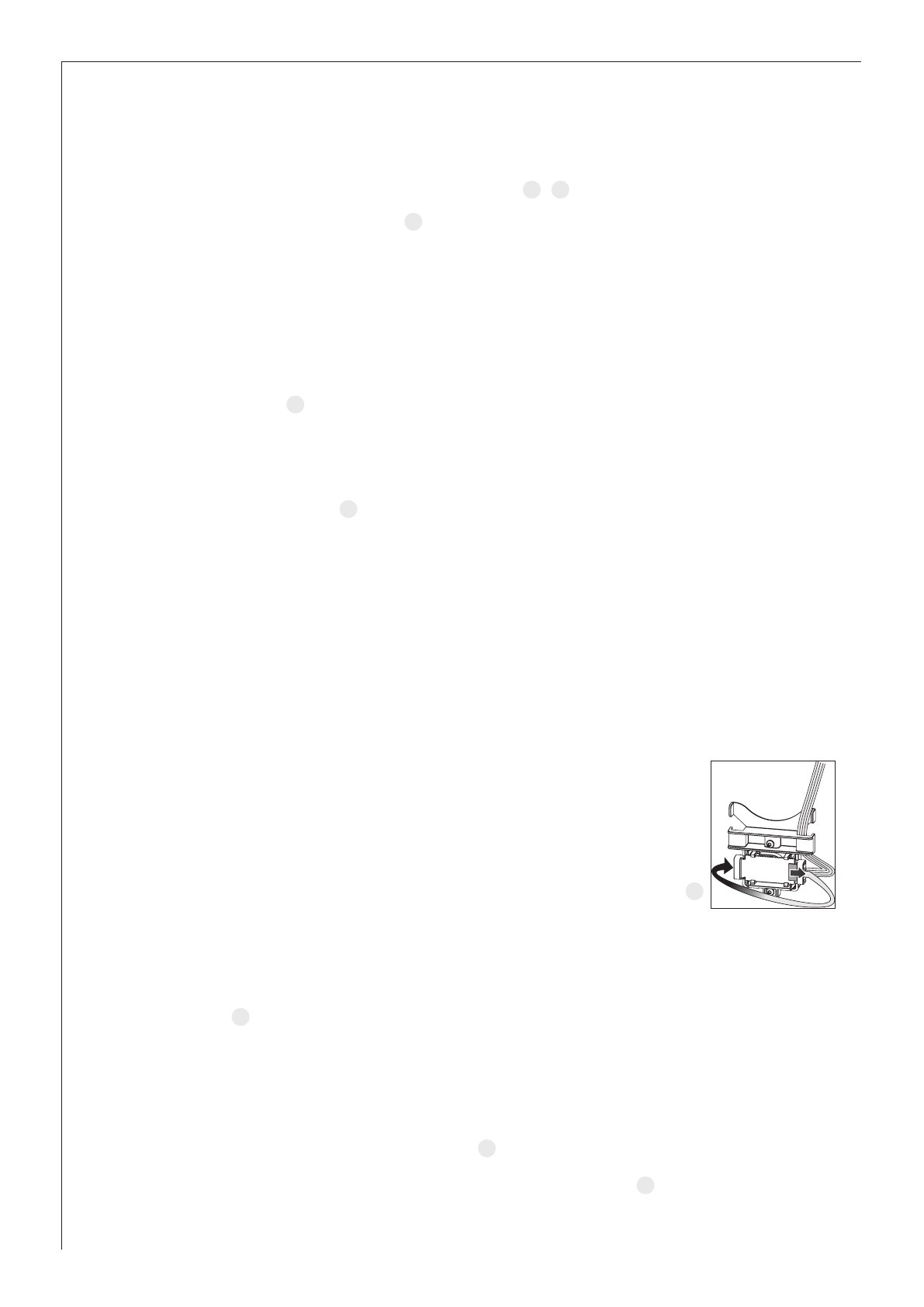

Альтернативные варианты монтажа показаны на рисунках; Альтернативные варианты монтажа - AEG DDLE Basis 18 / 21 / 24 / 27 - Инструкция по эксплуатации - Страница 46

46

Для специалиста

Альтернативные варианты монтажа показаны на рисунках

J

 -

O

 .

4.1

Электромонтаж – UP – внизу

K

a

  Провести наконечник кабеля через кабель подключения к электросети.

b

  Выдавите размеченный фрагмент для вставки наконечника кабеля в задней стенке.

c

  Переместить клеммник сверху вниз, для этого ослабить все винты и снова прикрутить клеммник внизу.

d

  Провести заднюю стенку через резьбовой болт и кабельный наконечник, кабельный наконечник возле крючков с

помощью клещей протянуть в заднюю стенку и зафиксировать оба крючка (должен быть щелчок).

e

Придавить заднюю стенку прочно и заподлицо со стенкой, затем зафиксировать с помощью крепежного кулачка.

4.2

Электромонтаж – AP

•

  Для соединительного кабеля в задней стенке необходимо прорезать или продавить ввод (возможные места

продавливания см

J

 ).

•

  При электромонтаже AP (поверх штукатурки) степень защиты переходит в IP 24 (защита от брызг)..

  Внимание:

На заводской табличке нужно сделать пометки подходящим  карандашом:

перечеркнуть IP 25 и отметить клетку IP 24.

4.3

Приоритетная схема

L

При сочетании с другими электроприборами, например, электрическими нагревателями, следует применять реле

сброса нагрузки:

a

  Реле сброса нагрузки (см. «8. Специальные принадлежности»).

b

  Линия управления для контактора 2-го устройства (например, электрического нагревателя).

c

  Управляющий контакт, открывающийся при включении проточного водонагревателя

  Сброс нагрузки происходит при эксплуатации проточного водонагревателя!

Реле сброса нагрузки можно подключать только к средней фазе сетевой клеммы устройства.

4.4

Монтаж под столом, содинения для подачи воды – вверху

Монтаж устройства под столом с расположенными сверху соединениями для подачи воды выполняется с помощью

дополнительных устройств для подстольного монтажа труб (номер для заказа 18 44 21). Аккуратно продавить

вводные отверстия в задней стенке для водопроводных труб и смонтировать набор труб.

4.5

Ограничение температуры

Максимальное ограничение температуры до 43°C настраивается внутри устройства, на

колпаке. Для этого переставить кабель настройки температуры в колпаке с 60°C на 43°C.

Кнопка настройки температуры двигается по всему диапазону. Температура воды на выходе

всегда ограничивается значением 43°C! Возможна настройка в диапазоне от 30 до 43°C.

4.6

Арматура AP

AEG-Haustechnik - напорная арматура для установки поверх штукатурки ADEo 70 WD

N

(№ для заказа. 18 39 34):

•

  Смонтировать пробку G ½ с уплотнениями (a)

(входят в комплект поставки напорной арматуры ADEo 70 WD).

•

  Смонтировать арматуру.

•

  Вставить опорный лист в нижнюю часть задней стенки. Опорный лист входит в комплект поставки арматуры и

необходим для удерживания труб арматуры в предписанном положении и для обеспечения защиты

от влаги (

M

 31).

•

  Вставить трубы арматуры сверху через опорный лист и нижнюю часть задней стенки.

•

  Вставить свободные концы труб в арматуру.

•

  Зафиксировать нижнюю часть задней стенки вместе с опорным листом и трубами в верхней части задней

стенки.

•

  Соединить трубы с устройством.

Необходимо подготовить колпак устройства к этой установке:

Aккуратно продавить вводные отверстия в колпаке (

M

 a), при необходимости использовать пилочку.

Крепление устройства:

Закрепить заднюю стенку в нижней области двумя дополнительными винтами (

M

 24).

4.

Альтернативные варианты монтажа

 для специалиста

Электромонтаж: UP - внизу,  реле сброса нагрузки;  монтаж под столом, соединения для подачи воды -

вверху;  вода: AP

60°C

43°C
